带链传动输送结构的型材成型设备

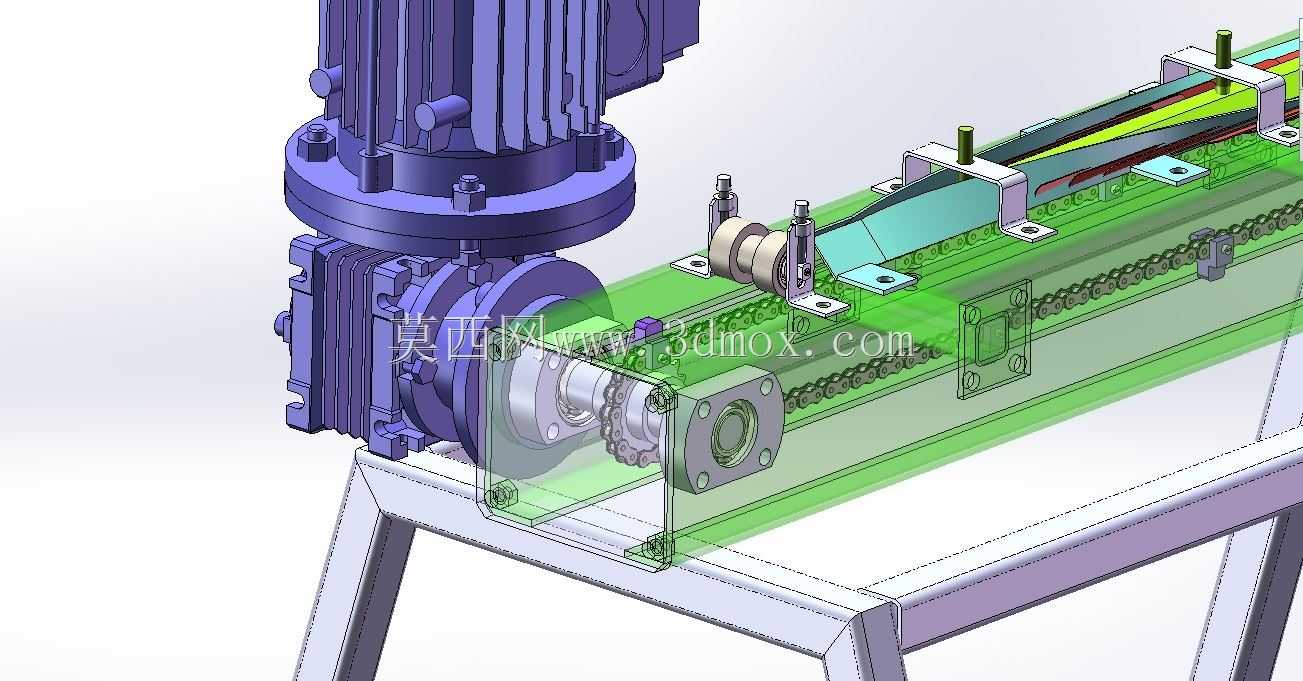

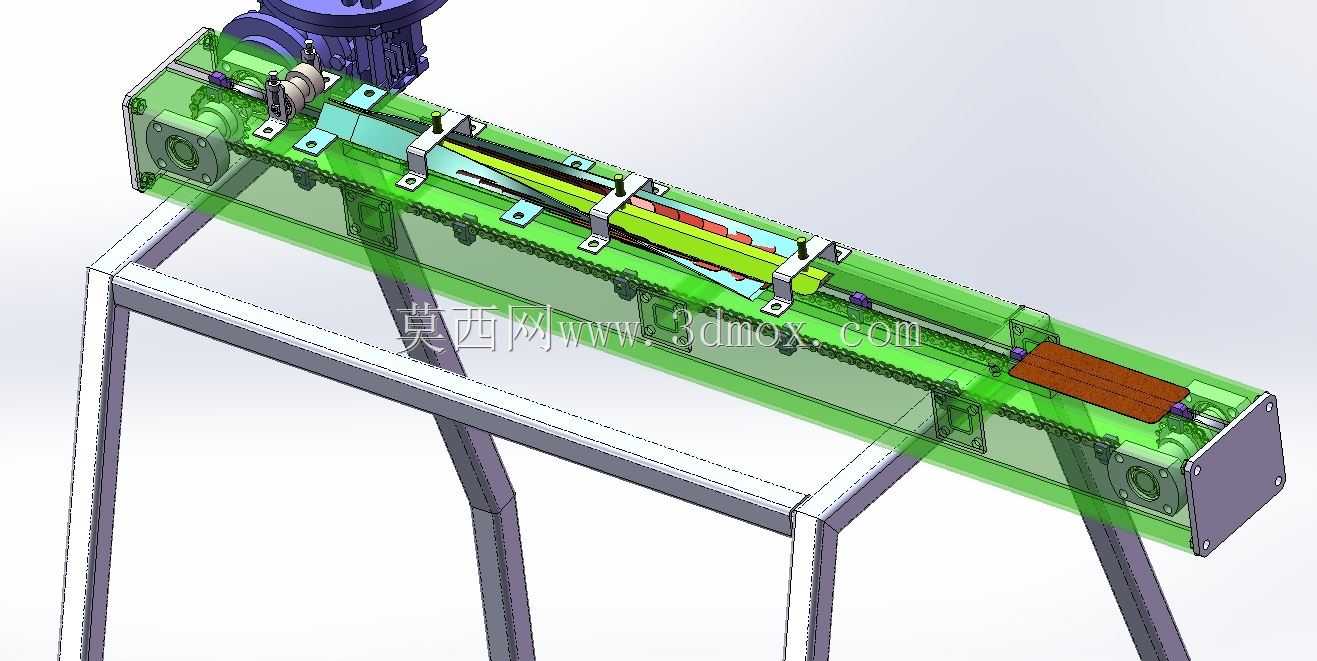

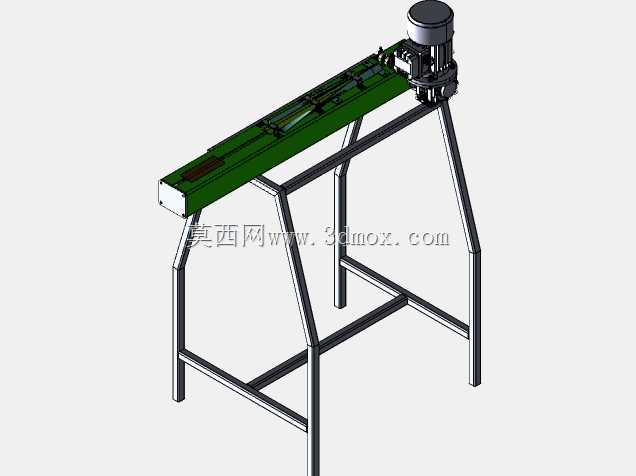

　　这套成型设备的三维结构，核心是针对薄型带状物料的连续压型作业场景搭建，在消费电子配件加工、小型包装辅材成型、通讯类薄金属件冲压成型的产线环节里，这类设备往往承担前段连续送料+初成型的工序，不需要搭配大吨位冲压工位，靠连续辊压+导向限位就能完成基础形状的定型，适配厚度0.1-1.2mm的金属带材、硬质塑胶带材的连续加工，产线对接时可以直接和放卷机、后续裁切工位串联，不需要额外搭建中转输送架。从结构布局来看，驱动端采用卧式蜗轮蜗杆减速电机直连主动链轮的设计，没有额外加装传动联轴器，靠电机输出轴和链轮轴的同轴配合传递扭矩，这种布局的好处是整体驱动段的轴向尺寸被压缩到最小，设备整体宽度可以控制在320mm以内，长度方向根据成型段长度调整，

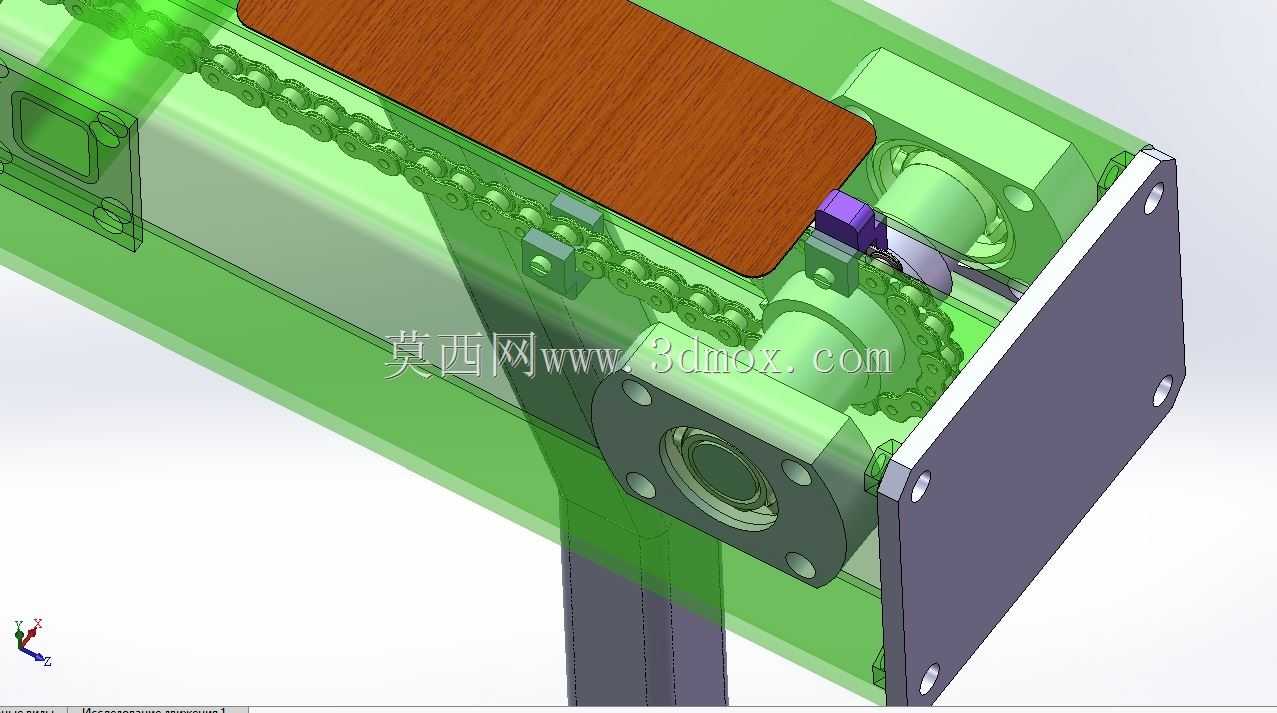

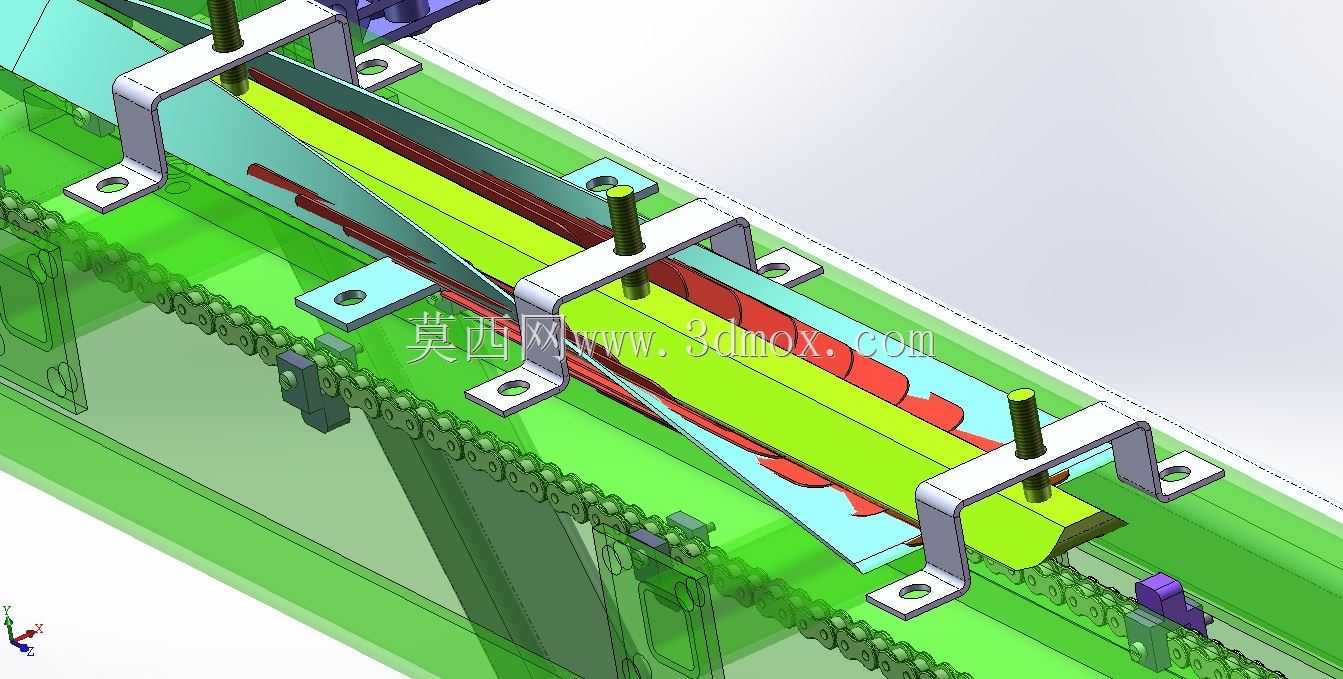

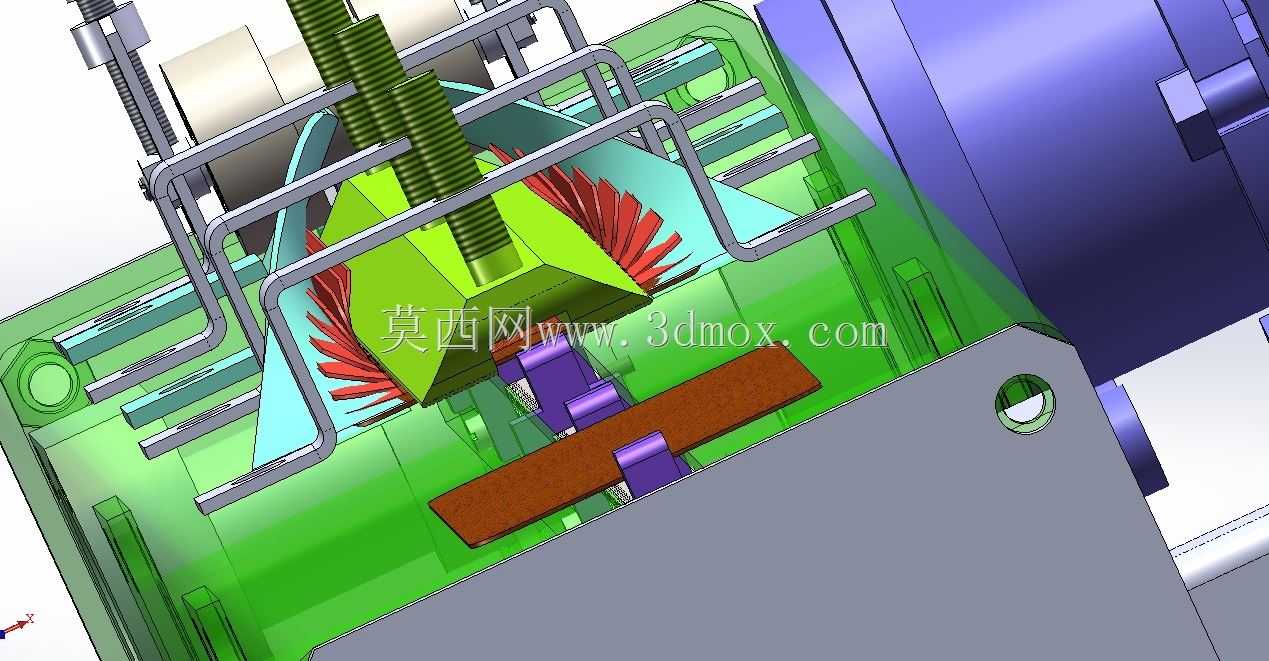

　　常规配置下整机长度在1200mm左右，机架采用标准4040铝型材拼接，支腿高度可以根据对接产线的高度做±150mm的调整范围，安装时只需要在支脚底部打膨胀螺栓固定，不需要做预埋基础，对车间场地的适配性很强。输送部分采用单侧双排链条传动，链条上每隔固定节距安装承料托块，托块表面做了防滑纹理处理，带材在输送过程中不会出现打滑偏移，成型段上方布置了多组可调式导向压块，压块通过T型螺栓固定在机架的型材槽内，横向位置、垂直压紧间隙都可以通过螺栓调节，适配不同宽度、不同厚度的带材成型需求，导向压块的接触端面镶嵌了聚四氟乙烯耐磨条，避免长期运行刮花带材表面，也能减少压块本身的磨损量，日常维护只需要定期更换耐磨条即可，不需要整体更换压块组件。

　　设计过程中特意将传动部分的护罩做了半透明可视化处理，日常巡检时可以直接观察链条的张紧状态、链轮的啮合情况，不需要频繁拆卸护罩，护罩采用快拆式卡扣固定，检修时扳开卡扣就能取下护罩，对链条做润滑、张紧调整的作业时间比传统螺栓固定护罩缩短60%以上。设备的进料端加装了一对导向辊，导向辊的间隙可以通过端部的调节螺母微调，带材进入成型段之前先经过导向辊整平，消除放卷带来的弯曲应力，避免成型后出现形状回弹超差的问题。出料端预留了传感器安装位，可以直接对接光电传感器检测出料长度，给后续裁切工位发送触发信号，不需要额外加装检测支架。从安装边界来看，设备左右两侧需要预留至少200mm的维护空间，方便检修电机、调整侧边的导向组件，

　　驱动端的电机接线方向朝向设备外侧，不会和周边设备产生干涉，机架底部的支脚带有调节脚垫，地面不平整时可以通过调节脚垫调整整机水平度，水平误差控制在0.5mm/m以内就能保证链条运行平稳，不会出现跳齿、卡滞的问题。整个结构的受力点都做了加强处理，链轮轴的支撑位置采用双轴承座固定，避免长期运行出现轴端挠度变形，承料托块和链条的连接采用防松螺栓，高速运行时不会出现螺栓松动脱落的问题。针对不同的成型需求，成型段的压块可以快速更换，只需要松开T型螺栓就能替换不同型面的压块，换型时间控制在15分钟以内，适配多品种小批量的生产场景。设备运行时的线速度可以通过减速电机的调速器在0-15m/min范围内调整，根据不同材质的成型特性匹配对应的送料速度，避免速度过快导致成型不到位，或者速度过慢影响生产效率。
