带循环返向结构的滚珠丝杠传动组件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:657665
  • 带循环返向结构的滚珠丝杠传动组件
  • 带循环返向结构的滚珠丝杠传动组件
  • 带循环返向结构的滚珠丝杠传动组件

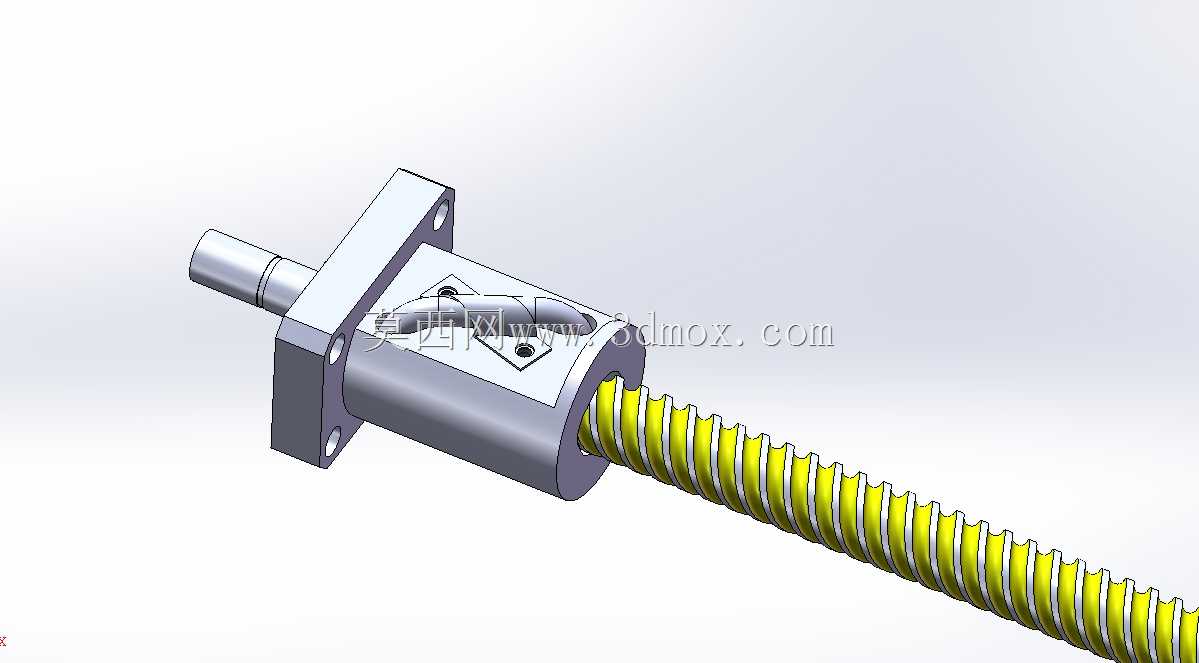

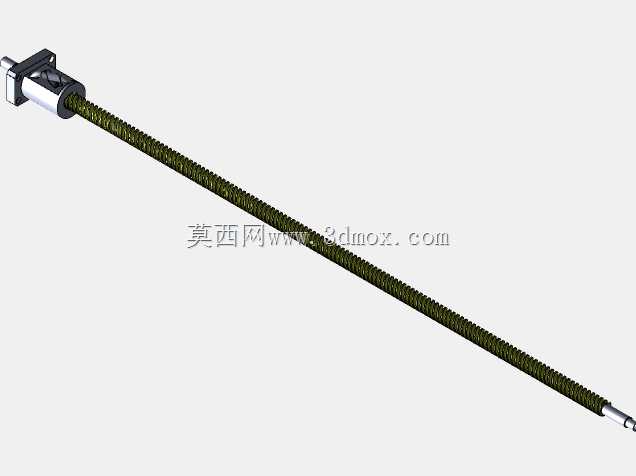

  在数控加工中心的进给轴、自动化生产线的直线位移模组、精密检测设备的位移调节机构中,这类带内循环返向结构的滚珠丝杠组件,是把旋转运动转化为高精度直线运动的核心执行部件,相比传统滑动丝杠,它的传动效率能提升至九成以上,预紧调整后可完全消除轴向间隙,反向空程量极小,能满足频繁正反转的高精度位移控制需求。从结构设计来看,这个模型完整还原了丝杠滚道、螺母主体、循环返向器、承载滚珠、安装法兰座的全部细节:丝杠轴的滚道采用双圆弧截面成型,滚道曲率半径略大于滚珠直径,既保证滚珠与滚道的接触应力处于合理区间,又能降低滚动摩擦阻力;螺母本体集成了法兰安装面,法兰上的两个定位销孔与螺栓过孔,直接匹配常见的直线滑台安装基准,不需要额外做转接板适配;

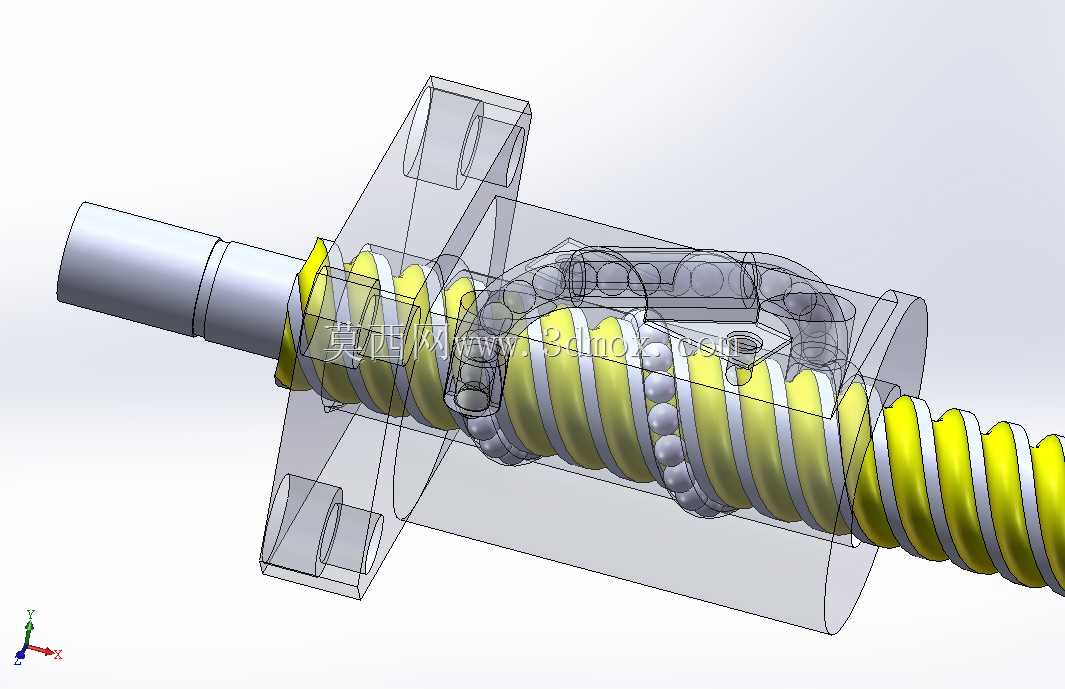

  内置的循环返向器采用端塞式结构,滚珠在滚道内走完有效行程后,会通过返向器的导向槽回到相邻滚道,形成闭合循环路径,不会出现滚珠脱落、卡滞的问题。做结构设计选型时,首先要关注丝杠的公称直径与导程参数,这个模型的安装边界需要重点核对几个尺寸:丝杠轴的光轴端直径、轴端卡簧槽与轴承安装位的长度,决定了支撑端轴承座的选型与安装跨距;螺母法兰的安装孔位中心距、螺母本体的外径尺寸,直接限制了滑台的安装空间,要是设备内部安装腔的径向尺寸小于螺母外径,就会出现装配干涉;另外丝杠的有效行程长度要比实际需求的位移量多留出三到五个导程的余量,避免螺母运行到行程端点时撞到返向器或者支撑轴承。从实际使用场景来说,这类滚珠丝杠不适合在有大量硬质粉尘、

  切削液直接冲刷的无防护环境下长期运行,设计时通常要给丝杠配套伸缩式防尘罩或者螺旋钢带防护套,防止硬质颗粒进入滚道造成滚珠点蚀、滚道划伤;预紧力的调整要根据负载大小匹配,轻载高速的场合预紧力设置为额定动载荷的百分之一左右即可,重载低速的工况可以适当提升预紧力,但不能超过额定动载荷的百分之五,否则会大幅提升运行阻力,缩短使用寿命。建模过程中,滚道的螺旋扫掠路径是核心难点,要严格按照滚珠中心的螺旋线轨迹做偏移,保证滚道与滚珠的接触角保持在45度左右,返向器的导向槽曲率要平滑过渡,不能出现尖角、折角,否则实际运行时滚珠在循环位置会产生冲击、噪音,甚至出现卡珠问题;模型里的安装座做了轻量化的空腔设计,

  在保证安装刚度的前提下降低了移动部分的重量,能提升高速运行时的动态响应性能,适合用在对运动速度有要求的自动化分拣、点胶、贴片设备上。很多刚接触传动设计的工程师容易忽略丝杠的临界转速与压杆稳定性问题,当丝杠的支撑跨距较大、水平安装时要核算临界转速,避免运行转速接近固有频率引发共振;垂直安装使用时,要额外核算丝杠的轴向压杆稳定性,搭配制动电机或者平衡配重,防止断电后螺母带负载下滑造成安全事故。这个模型把所有装配关系都做了完整还原,包括滚珠在滚道内的排布、返向器与螺母的定位配合、安装座与螺母的连接方式,不管是做设备的结构干涉检查,还是做传动方案的运动仿真,都能直接调用,不需要再额外做细节补全,能大幅缩短前期方案设计的建模周期。
