立式管壳换热设备配套支撑框架结构

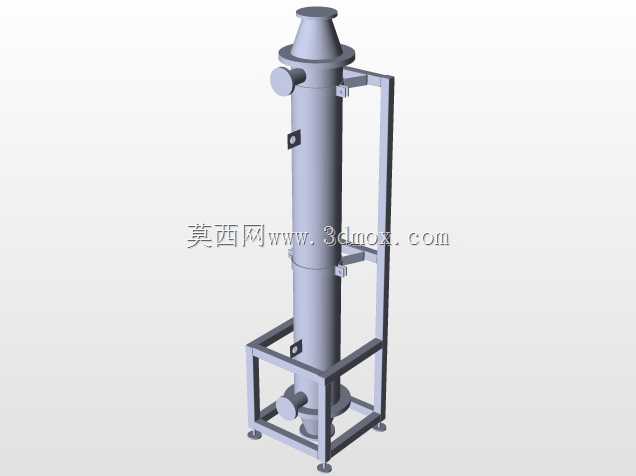

　　在化工、食品加工、暖通供能、工业余热回收等场景中，立式管壳式换热器的安装稳定性直接决定整套换热系统的运行可靠性，这套配套支撑框架正是为解决立式长筒型换热设备的安装固定、运维操作便利性问题而设计。不同于卧式换热器依托鞍座直接落地的安装形式，立式换热筒体整体呈细长竖直形态，重心沿筒体轴向分布，若仅靠底部接口承重，长期运行中受介质脉动、管路热胀冷缩推力、现场振动影响，很容易出现筒体倾斜、接口密封失效、管束偏移等故障，因此框架的结构设计首先围绕承重与抗偏移需求展开。整套框架采用方形截面型钢焊接成型，底部为正方形落地底座，四根竖向主立柱沿筒体周向均匀布置，避开筒体上下封头的接管区域，不会对管路对接、阀门安装造成干涉。

　　底座的四个支脚位置预留了地脚螺栓安装孔，可直接与混凝土基础或者钢制操作平台通过螺栓锁紧，安装时可通过垫铁调整框架水平度，保证筒体安装后的垂直度偏差控制在规范允许范围内，避免因安装偏斜导致换热管内介质分布不均，影响换热效率。框架与筒体的连接采用上下两道环形抱箍结构，抱箍采用两半式设计，通过螺栓锁紧抱紧筒体外壁，抱箍与框架立柱之间通过短横梁焊接固定，两道抱箍的位置分别设置在筒体总高度的三分之一与三分之二处，既避开了筒体上的侧方接管、支座凸台位置，又能形成多点约束，将筒体的水平方向晃动量限制在极小范围内，同时不会限制筒体沿轴向的热胀冷缩位移，避免热应力集中导致焊缝开裂。框架顶部没有设置遮挡横梁，完全留出上封头的检修空间，

　　方便后期拆卸封头进行管束清理、密封垫片更换作业；筒体下部的侧方接管位置，框架对应位置预留了足够的操作空间，可满足阀门安装、仪表接线、管路对接的操作需求，不会出现工具无法伸入的情况。底部底座的横梁之间预留了排污管路的布置空间，筒体下封头的排污口可直接向下对接管路，无需额外对框架进行切割修改。从安装边界来看，整套框架的占地尺寸略大于筒体直径，不会占用过多的车间或平台空间，竖向高度根据筒体总高度匹配，顶部略低于上封头法兰位置，既保证支撑高度足够，又不会影响封头吊装拆卸。设计过程中充分考虑了现场安装的容错性，抱箍与筒体之间预留了少量调整间隙，可适配筒体制造过程中产生的外径尺寸偏差，安装时可通过调整抱箍的锁紧位置来微调筒体的垂直度，

　　降低现场安装的对位难度。框架的所有焊接位置均采用连续角焊缝，焊后进行去毛刺处理，避免尖锐棱角划伤安装人员，型钢表面可根据现场防腐需求做喷漆或者镀锌处理，适配不同腐蚀等级的使用场景。在实际选型应用中，这套框架可直接匹配对应直径与高度的立式管壳换热器，无需单独进行支撑结构的设计计算，可大幅缩短项目的设计周期，同时框架的模块化结构也方便运输，现场可直接整体吊装就位，再进行筒体与框架的组装，减少现场焊接作业量，降低安装成本。对于需要将换热器布置在二楼操作平台的场景，这套框架的方形底座可均匀分散设备重量，避免平台局部荷载超标，保障平台结构安全。日常运维过程中，框架的立柱还可作为临时爬梯的挂靠点，方便操作人员对筒体中上部的阀门、仪表进行操作，无需额外搭设操作架，提升运维效率。
