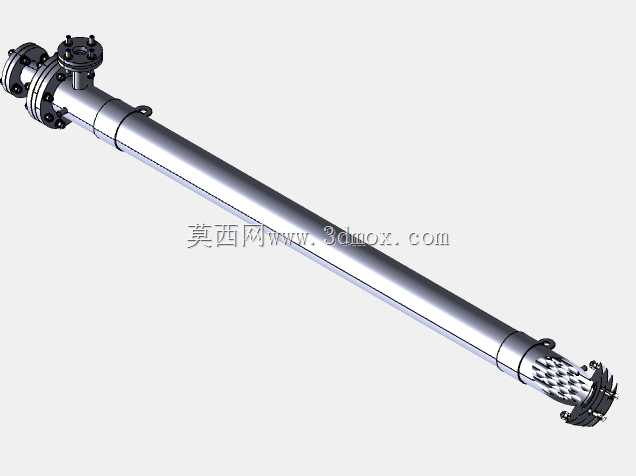

管壳式换热装置三维结构设计

　　这套管壳式换热结构的三维建模，完全围绕工业现场流体换热的实际工况展开，建模过程中优先考虑了设备在化工、暖通、能源动力等场景的安装适配性，没有做脱离工程实际的夸张结构设计。从应用场景来看，这类换热设备可适配液-液、气-液、气-气等多种介质的热量传递需求，既可以在化工生产流程中作为工艺介质冷却、预热的核心单元，也能在区域供暖系统中承担汽水换热的功能，还可配套在压缩空气系统、液压冷却回路中完成介质温度调控，适用的工况压力覆盖中低压常规工业区间，能满足绝大多数通用工业场景的换热需求。

　　从设备实际用途出发，建模时重点还原了核心换热区与外部接口的匹配关系：设备主体为长直圆筒形承压壳体，内部管束作为核心传热元件，两端的管板结构既承担管束的固定支撑作用，也实现管程、壳程介质的流道分隔，避免两种换热介质发生串流。壳体端部设置的法兰接口，分别对应管程介质的进出通道，壳体侧部预留的径向法兰接口，则对应壳程介质的进出通路，所有接口的法兰密封面、螺栓孔排布都参照通用管道连接标准做了还原，方便设计人员直接对接管路系统做整体布局校验。壳体上额外设置的小口径法兰接口，可作为排气、排液或者温度、压力检测元件的安装位，满足设备运行过程中的工况监测与维护需求。

　　产品功能特性的还原上，建模时没有省略影响功能实现的细节结构：管束末端的折流结构做了完整呈现，这类结构可以调整壳程介质的流动路径，延长介质在壳程的停留时间，避免介质出现流动短路，提升整体传热效率；管束与管板的连接区域做了贴合实际装配的结构处理，还原了实际生产中胀接或者焊接连接的装配边界，方便设计人员校核管束的装配间隙；壳体外部设置的吊耳结构，位置对应设备的重心分布，满足设备吊装转运的受力需求，避免吊装过程中出现壳体变形；壳体上的环形支撑结构，可匹配不同的安装支架尺寸，适配卧式安装的支撑受力要求，防止设备长周期运行出现壳体弯曲变形。

　　设计思路上，整个建模过程遵循承压设备的设计逻辑，优先保证承压壳体的强度冗余，壳体壁厚、法兰厚度、管板厚度的比例都参照常规同参数换热设备的设计规范设定，没有出现壁厚失衡的结构问题。流道设计上兼顾了传热效率与流动阻力的平衡，折流结构的间距设置既保证壳程介质的湍流程度，也不会造成过大的流动阻力导致配套泵组能耗过高；管程的流道截面做了等比例还原，可满足大流量介质的通流需求，避免管程出现流速过高导致的管束冲蚀问题。所有可拆卸连接的位置都预留了合理的装配间隙，比如法兰连接的螺栓孔位置、管束与壳体的装配间隙，都符合实际装配的公差要求，不会出现虚拟装配中常见的干涉问题。

　　外形尺寸与安装边界方面，模型严格按照长径比合理的卧式换热设备比例构建，整体为细长卧式结构，两端法兰的外径、接口的中心高都做了统一的尺寸协调，设备安装时的水平支撑位置对应壳体上的加强环区域，不会因为支撑位置不合理导致壳体局部应力集中。设备的所有外接接口的朝向都做了工程化设置，侧部接口垂直向上或者水平朝向，方便现场管路的排布与阀门操作，端部接口与壳体同轴，可直接对接同管径的工艺管道。设备整体的安装空间预留也做了考量，端部法兰的螺栓拆装空间、侧部接口的阀门操作空间、管束抽芯的检修空间都在模型的尺寸比例中有所体现，设计人员在做厂区布局或者设备间排布时，可以直接参考模型的外轮廓尺寸预留安装与检修空间，避免出现安装空间不足的问题。

　　建模过程中对容易被忽略的细节也做了还原，比如法兰连接的螺栓、螺母结构按实际排布做了阵列，密封面的凸台结构完整呈现，管束末端的换热管端部排布整齐，吊耳的加强筋结构也做了体现，这些细节可以帮助结构设计人员更直观地理解设备的装配关系，在做配套管路设计、支架设计、检修方案设计时，不需要再额外核对局部结构的尺寸关系，能有效提升整体工程设计的效率。
