电机驱动间歇式步进送料传动机构

　　这套步进传动机构核心适配轻工包装、电子元器件组装、小型五金件加工生产线的间歇送料工位，替代传统槽轮机构实现更平稳的步距进给，在端子插装、小零件排序输送、工位转台驱动场景下，能有效降低启停冲击对精密工件的损伤。整套机构以立式铝壳电机作为动力输入端，电机输出端直连蜗轮蜗杆减速单元，将电机高转速低扭矩的动力转换为低转速大扭矩的旋转输出，蜗轮副的自锁特性还能避免停机后负载端反向拖动造成的步距偏移，无需额外加装制动组件就能满足工位定位的基础保持力要求。

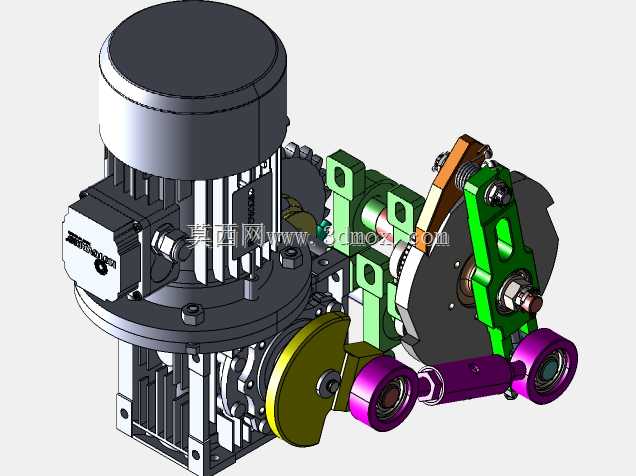

　　从结构布局来看，减速单元输出轴端同步驱动两组传动副，一组是带扇形限位块的凸轮盘，另一组是偏心曲柄连杆组件，两套传动副的运动轨迹通过建模阶段的运动仿真做了时序匹配：当凸轮盘转动到推程段时，连杆组件带动末端的执行摆臂完成进给推送动作，凸轮盘转动到回程段时，摆臂快速复位同时扇形限位块卡入定位槽，保证输送线或转台在静止阶段不会出现窜动，整套动作循环无需额外设置传感器触发，纯机械结构就能实现固定步距的步进动作，对电控系统的依赖度极低，适合在粉尘、潮湿等工控传感器易失效的恶劣车间环境使用。

　　设计阶段优先考虑了安装适配性，整套机构的安装基准面设置在减速单元的底部法兰盘，法兰盘上预留了4个均布的M8安装螺孔，安装孔中心距按照标准100mm伺服电机安装尺寸做了适配，用户无需额外加工过渡连接板就能直接替换现有设备上的同规格间歇驱动机构。机构整体横向最大轮廓尺寸控制在280mm以内，纵向高度从安装基准面到电机顶端为320mm，末端执行摆臂的最大摆动行程为65mm，可适配步距在10-60mm区间的送料需求，若需要调整步距，仅需更换偏心曲柄上的偏心距调节套，无需改动其余核心结构，后期维护改造成本极低。

　　细节结构上，所有铰接转动位置都设计了自润滑铜套，无需频繁加注润滑脂就能满足长期连续运转的耐磨要求，凸轮盘与限位块的接触端面做了淬火处理，表面硬度达到HRC45-50，能承受长期高频次的接触冲击，避免长时间运转后出现接触面凹陷导致的步距误差。连杆组件采用关节轴承连接，能补偿安装过程中出现的少量同轴度误差，降低零件加工精度要求的同时，也能减少运转过程中的卡滞风险。整套机构的所有外露零部件都做了圆角处理，没有尖锐突出结构，避免设备调试过程中造成操作人员磕碰受伤，同时各传动部件外侧预留了安装安全防护罩的螺孔位，用户可根据现场安全规范加装亚克力或钣金防护罩，满足不同车间的安全生产要求。

　　在实际选型适配过程中，需要注意配套电机的功率匹配，这套机构默认适配的电机输出扭矩在0.75N·m以上，若驱动的负载端转动惯量较大，可适当增大电机功率或调整蜗轮蜗杆的减速比，避免启动阶段出现闷车现象。机构的输出端摆臂预留了标准T型槽，可根据实际工位需求加装推块、夹爪、拨叉等不同执行末端，适配不同类型工件的步进输送需求，不管是扁平类的电子贴片元件，还是带轴类的小型五金零件，都能通过更换末端执行件实现兼容，不需要对主体传动结构做大规模修改。建模过程中所有配合面都按照实际加工公差做了间隙预留，转动副的配合间隙控制在0.02-0.05mm之间，既保证转动灵活无卡滞，也不会因为间隙过大造成传动过程中的反向冲击，装配完成后整套机构的空载运转噪音控制在60分贝以内，满足一般生产车间的噪音管控要求。
