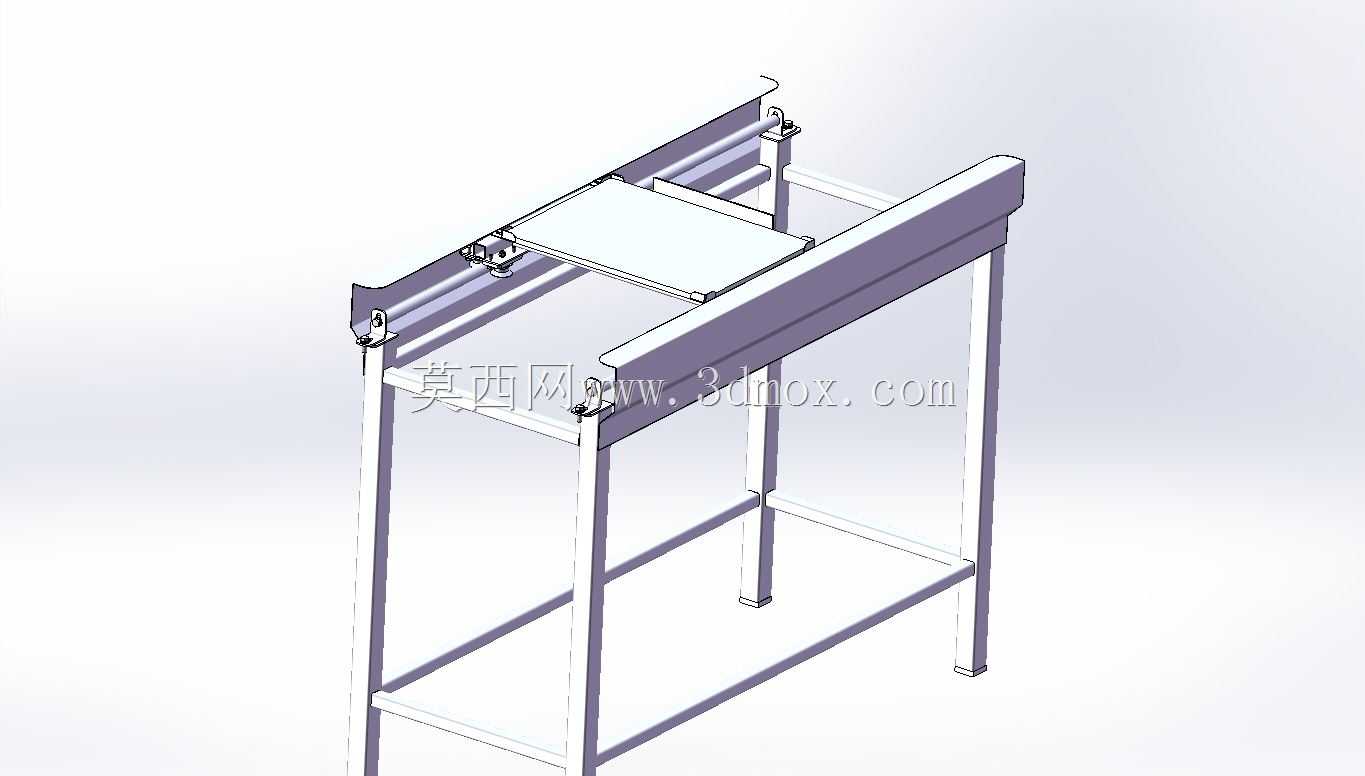

工业输送线真空吸附滚轮输送机构

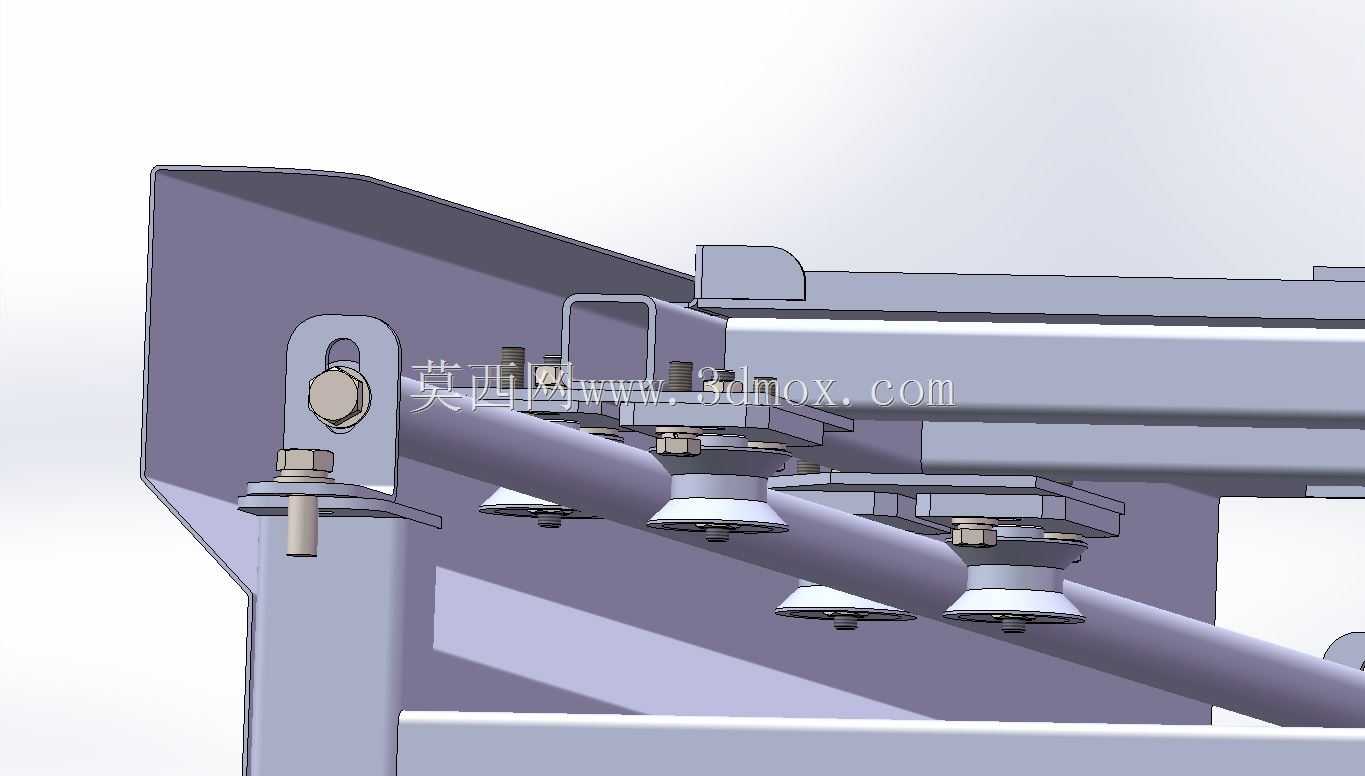

　　该结构为工业自动化产线常用的真空吸附式滚轮输送单元，主要应用于轻薄片状物料的平稳输送场景，常见于印刷包装、电子贴片、薄板加工等产线工段，解决传统皮带输送易打滑、定位精度不足的问题。从结构组成来看，单元采用侧装式安装支架作为承载基体，支架上开设长圆孔作为安装调节位，可根据现场安装基准调整整体固定位置，适配不同机架的安装孔位偏差，安装时通过螺栓穿过长圆孔与产线机架锁紧，调整余量可覆盖±15mm的安装误差，降低现场安装的配作难度。横向布置的主承载梁采用矩形截面型钢加工，兼顾结构刚性与轻量化需求，梁体上通过螺栓固定多组真空吸盘安装座，每个安装座下方配置真空吸盘，吸盘沿输送方向等距排布，相邻吸盘间距根据常规输送物料的最小尺寸设定，

　　确保任意尺寸的物料在输送过程中至少有三个吸盘同时作用，避免吸附失效导致物料掉落。平行于主承载梁布置的输送滚轮轴，通过带座轴承固定在两侧支架上，滚轮轴上套装多组聚氨酯滚轮，滚轮位置与吸盘组交错排布，滚轮顶面略高于吸盘吸附面1-2mm，当物料被吸附固定时，滚轮与物料下表面接触，通过滚轮转动带动物料沿输送方向行进，同时吸盘提供的垂直吸附力可保证物料与滚轮间有足够摩擦力，避免输送过程中出现打滑偏移。设计过程中优先考虑了物料输送的平稳性，吸盘采用波纹式真空吸盘，可补偿2-3mm的物料表面高度差，对于表面存在轻微翘曲的薄型板材也能实现可靠吸附，不会因局部贴合不良导致真空度不足。滚轮采用聚氨酯材质包覆，邵氏硬度控制在60-65A区间，

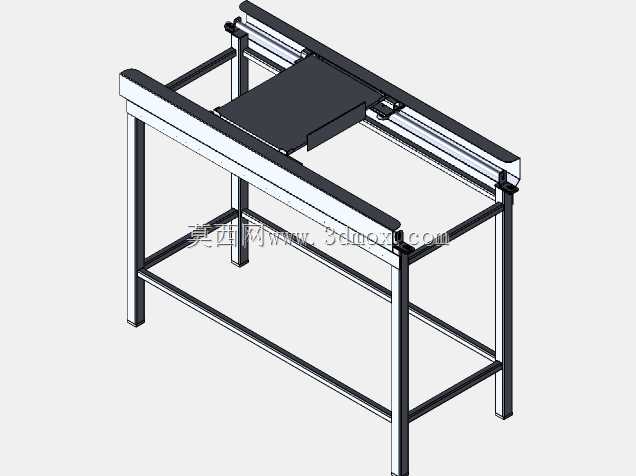

　　既保证足够的摩擦系数，又不会刮伤物料表面，适合印刷品、PCB基板、薄金属片等表面易划伤物料的输送工况。整体结构的安装边界可根据产线需求进行模块化拓展，单组单元的有效输送宽度可通过调整主承载梁长度适配，常规配置下有效输送宽度覆盖200-800mm区间，单元整体高度可通过侧支架的上下安装位调整，适配不同高度的产线对接需求。气路布置采用内置式走管设计，真空管路沿主承载梁内部空腔排布，每个吸盘通过支管与主真空管路连接，减少外部管路杂乱带来的干涉风险，同时便于后期维护时的管路更换。在实际应用中，该输送单元可多组串联组成长距离输送线，也可单组使用作为工段间的过渡输送机构，配合真空发生器的通断控制，可实现物料的定点停驻，适配产线上的检测、喷码、

　　贴合等工序的节拍需求。结构中所有转动部位均采用免润滑轴承设计，日常维护仅需定期检查吸盘磨损情况与滚轮表面清洁度，无需频繁加注润滑脂，降低产线运维工作量。支架与梁体的连接采用防松螺栓配置，在长时间连续运行的振动工况下不会出现连接松动，保证输送精度的长期稳定性。
