通讯连接器端子冲压级进模图章布局结构

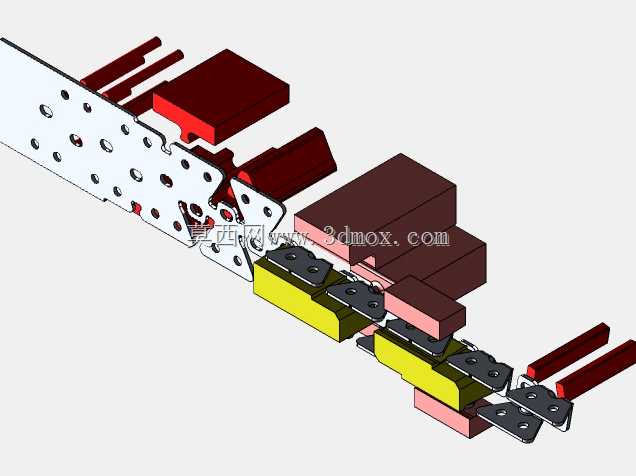

　　这套结构是高速冲压生产线上用于通讯连接器端子成型的级进模工位排布方案，核心解决薄料带连续冲压过程中的送料定位、分步成型、工位衔接问题。从结构布局来看，整条料带采用单侧载体设计，载体上均匀布置导正销孔，配合模具内的导正钉实现每工位0.02mm级的送料精度，适配0.2-0.4mm厚度的磷青铜或铍铜带料冲压，料带宽度控制在32mm，适配行业通用的35吨高速冲床安装台面，安装孔位匹配标准模架的125mm×200mm合模边界，无需额外定制模座即可直接装夹使用。工位排布上按照冲裁、预压、打凸、折弯、整型、分离的工序顺序依次布置，每个工位之间预留3倍料厚的搭边强度，避免高速冲压时料带拉断。图中红色块为冲裁凸模安装位，对应料带上的废料冲切、

　　端子外形落料工序，凸模采用挂台固定方式，拆卸时无需拆解整套模具，可直接从模座上方抽出更换，适配快换生产需求；棕色块为折弯成型工位的入块，采用分体式硬质合金镶件结构，折弯角度预留0.5度回弹补偿量，针对通讯端子接触端的弹性臂结构，专门设计了两次折弯整型工位，第一次完成90度预弯，第二次在相邻工位完成最终角度压合，避免单次折弯导致的材料应力集中、弹性臂弹力衰减问题；黄色块为料带抬料块，每两个工位之间设置一组，合模时压缩入模座内，开模时通过矩形弹簧顶起料带0.8mm高度，避免料带成型部位与下模型腔剐蹭，保障送料顺畅；黑色带孔零件为端子的接插端固定片，在倒数第二工位完成与料带本体的压合铆接，最后一个工位完成成品与载体的分离，

　　分离后的成品通过模具下方的吹气嘴直接吹入收料盒，载体则通过料带末端的送料机构卷入废料收卷盘。整套布局的工位间距统一为20mm，配合高速冲床的伺服送料机可实现每分钟1200次的冲压节拍，单条料带可连续冲压4800件成品，材料利用率达到62%，相比单工序模生产效率提升8倍以上。结构设计时充分考虑了高速冲压的动平衡要求，所有凸模、镶件的重量沿料带送料方向对称分布，避免高速往复运动时产生偏载导致模架导柱磨损，同时在每个成型工位下方都设计了透空的废料排出孔，冲切产生的细小废料可直接通过孔位落入下方废料槽，不会积存在型腔内导致端子压伤、模具硌伤。针对通讯端子的平面度要求，在载体分离前专门设置了一个校平工位，

　　采用上下两块平磨后的硬质合金块对料带整体压平，保障成品端子的平面度控制在0.05mm以内，满足后续SMT贴装的共面度要求。料带导入端设计了15度的导向斜面，配合模具前方的送料导料板，可快速完成料带穿模定位，换型调试时间控制在15分钟以内，适配多品种小批量的通讯连接器生产需求。
