可移动桁架式电缆敷设桥架结构设计

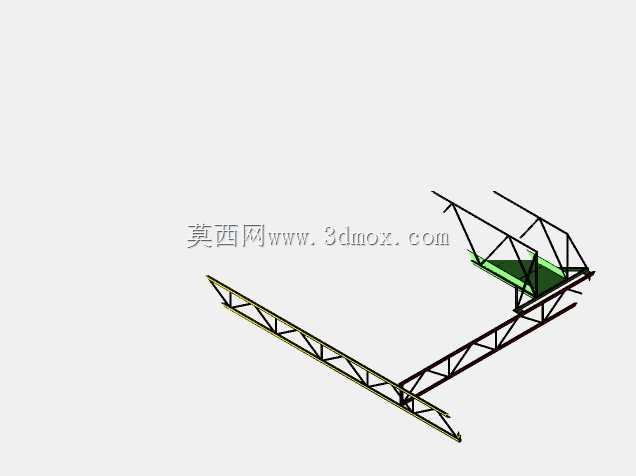

　　在厂区临时布线、展会临时供电、户外作业临时通讯线路搭建这类场景里，固定桥架的拆装成本高、点位调整灵活性差的问题一直存在，这款可移动的桁架式桥架正是针对这类非永久布线场景设计的线缆承载结构。不同于常规固定安装的槽式、梯级式桥架，该结构采用桁架式主梁设计，主受力弦杆采用等边角钢拼接，腹杆采用小规格扁钢按三角稳定构型排布，在保证整体抗弯刚度的前提下，大幅降低了结构自重，单段桥架可由两名作业人员徒手搬运移位，不需要借助起重设备就能完成点位调整。

　　从实际使用逻辑来看，该桥架的核心用途是为临时敷设的动力电缆、控制线缆、通讯光缆提供架空支撑，避免线缆直接拖地造成的外皮磨损、人员踩踏破损、车辆碾压断裂等问题，同时架空排布的线缆也便于后期线路排查、增减回路的作业开展。结构设计上，桥架一端设置了带限位的搭接接头，可与同规格桥架段快速拼接，不需要额外的连接紧固件，拼接处预留了20mm的轴向窜动间隙，可适应地面不平整带来的安装角度偏差，单段桥架的有效承载长度为6米，额定均布载荷可达80kg每延米，可满足最多12根常规YJV325动力电缆加6根超五类通讯线缆的同时敷设需求。

　　考虑到移动使用的场景特性，桥架的支撑段没有采用常规的固定膨胀螺栓安装方式，而是设计了可折叠的三角支腿，支腿展开后通过弹簧插销自动锁止，支腿底部设置了防滑橡胶垫，可在水泥地面、沥青地面、压实土面直接放置，不需要做地面预处理，支腿的高度可在0.8米到1.2米之间无级调节，调节到位后通过蝶形螺母锁死，可适应现场地面高差不超过400mm的不平整工况。桥架的线缆承载面采用冲孔钢板网作为托底，网孔尺寸为3050mm，既可以避免小规格线缆从缝隙掉落，又能减少风阻，在户外有风环境下使用时可降低结构所受的水平风载荷，提升放置稳定性。

　　结构的受力校核阶段，针对单段桥架满载荷工况做了有限元受力分析，当载荷均匀布置在桥架中部时，主梁的最大挠度为12mm，仅为跨度的1/500，满足线缆敷设的刚度要求，不会因为结构下挠造成线缆局部应力集中。桥架的端部设置了可拆卸的导向挡板，在线缆拖拽敷设时可减少线缆外皮与桥架端部的摩擦，降低敷设过程中的线缆破损概率，挡板采用螺栓固定，在多段拼接时可快速拆除，保证拼接段的线缆承载面平整无凸起。

　　安装边界方面，单段桥架收拢后的外形尺寸为6000400250mm，可直接放入普通货运面包车的车厢内转运，展开后的最大占用宽度为800mm，在通道内布设时预留单侧600mm的人行通道即可满足消防疏散要求，不需要额外占用过多的作业面空间。结构所有的铰接转动部位都设置了黄铜衬套，避免反复折叠展开造成的杆件磨损，延长结构的重复使用寿命，所有钢结构件表面都做了静电喷塑处理，可适应户外轻度雨淋、工业厂区轻度腐蚀环境下的使用需求，不需要频繁做防腐维护。

　　不同于永久安装的桥架结构，该移动桥架在设计时特意规避了焊接固定的附属结构，所有可拆卸部件都采用防脱设计，避免搬运移位过程中零件丢失，支腿的锁止机构设置了双重保险，除了弹簧插销之外还增加了防脱卡扣，避免作业过程中受外力碰撞造成支腿意外收拢，引发线缆坠落的安全风险。在多段桥架长距离拼接使用时，可每隔12米设置一组斜向防风拉绳，拉绳固定在地面的临时地桩上，可抵御6级大风环境下的结构稳定性要求，满足户外露天作业的使用条件。
