工业级带式砂带研磨打磨设备结构设计

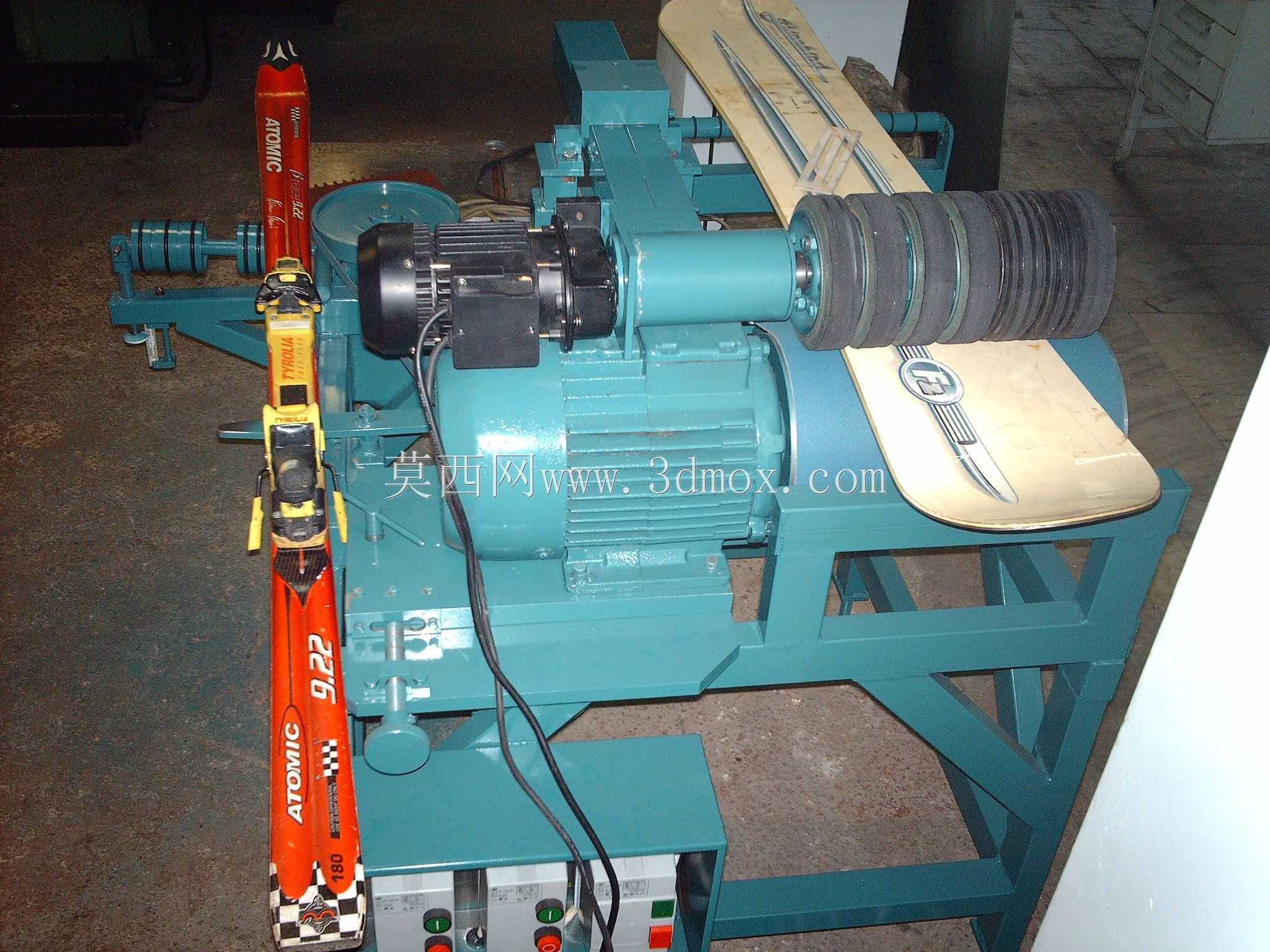

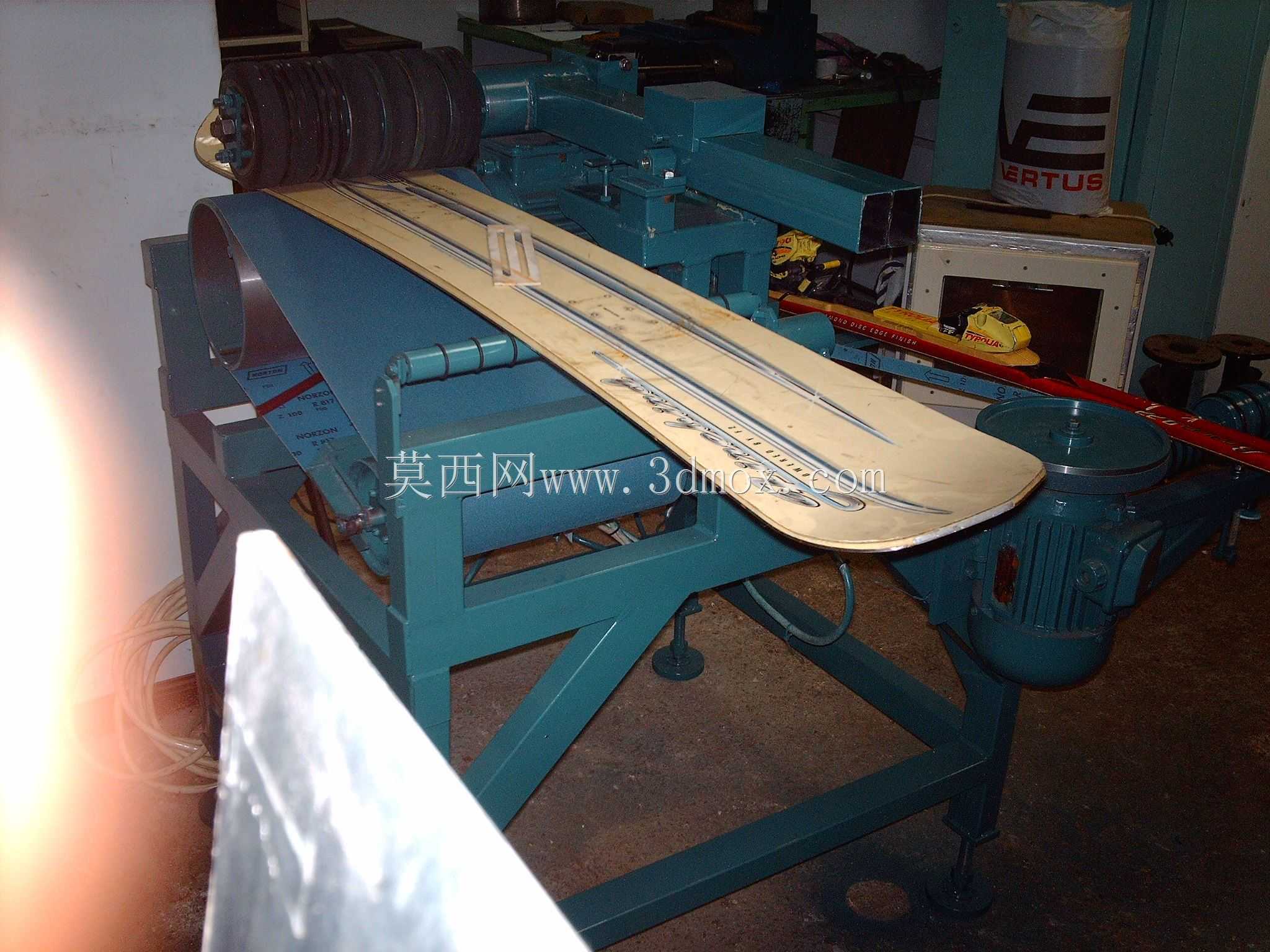

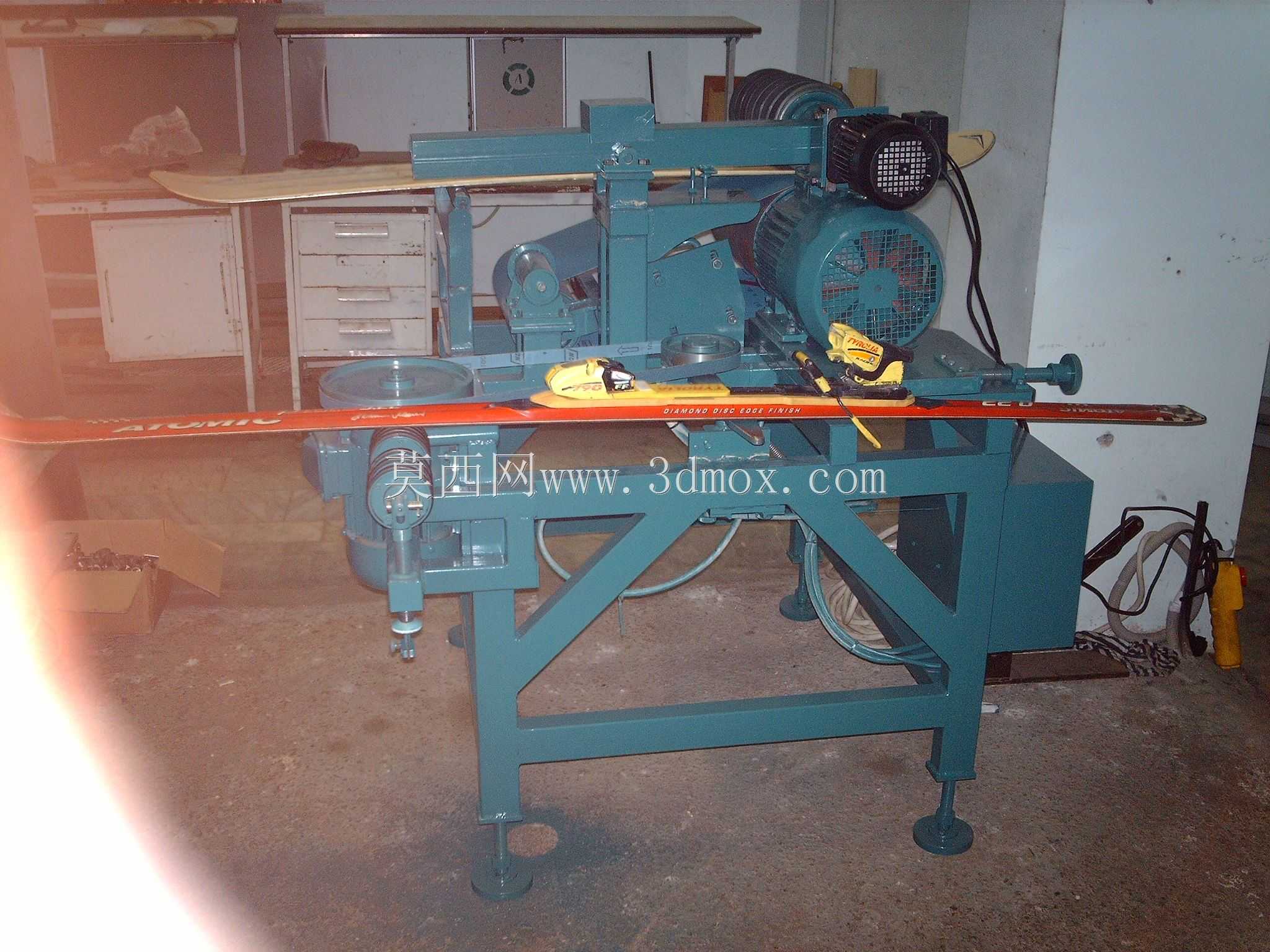

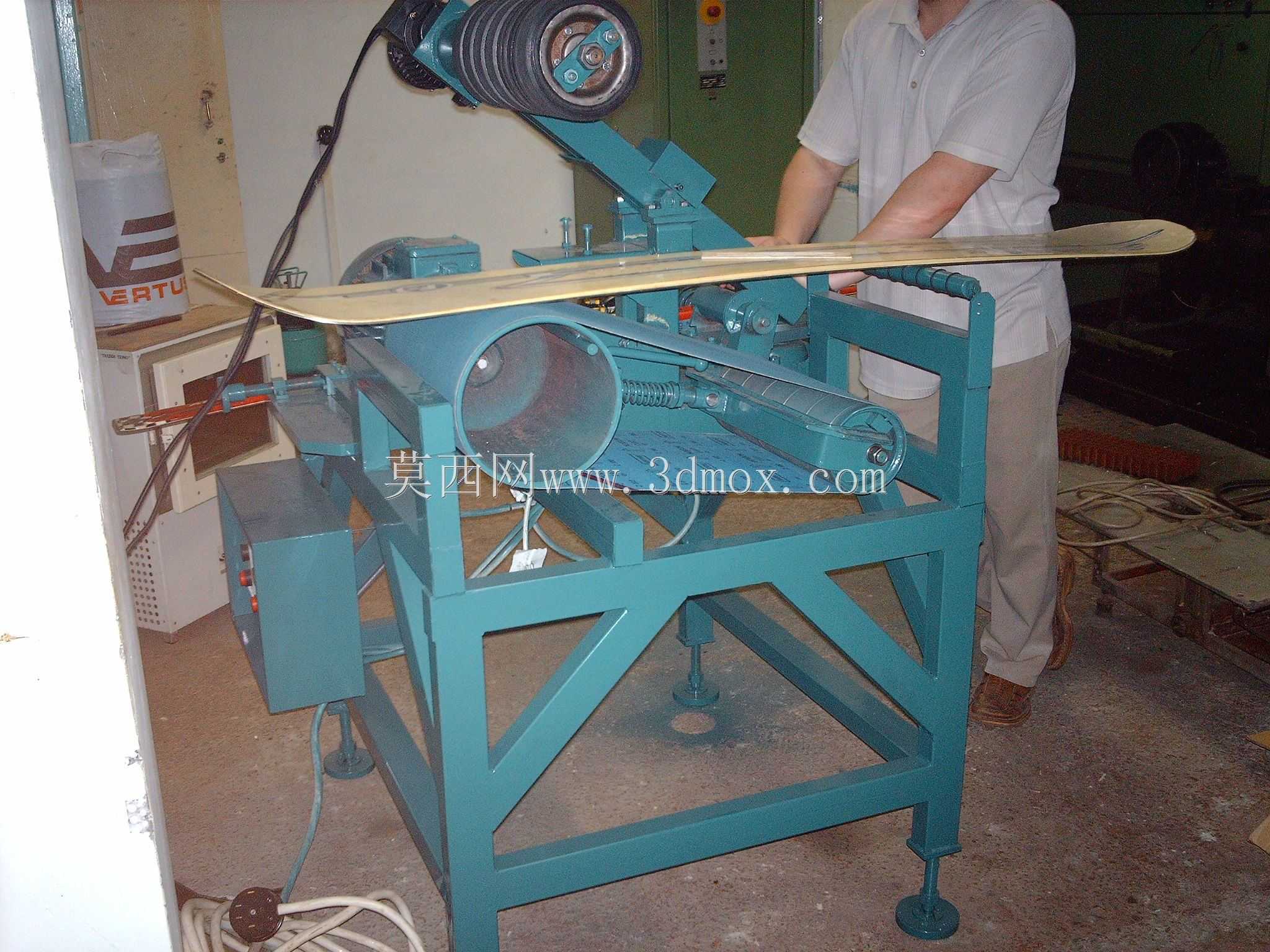

　　这套研磨设备的三维结构完整还原了工业现场常用的卧式砂带研磨机的全部机械细节，从机架的型钢焊接框架到驱动单元、张紧机构、工件托附组件、操作位布局都做了1:1的结构复刻，没有做任何简化处理，对于需要做同类设备改型、工装适配的结构工程师来说，可以直接提取核心结构参数做二次开发。从实际应用场景来看，这类设备广泛分布在五金加工、金属制品、汽配零件、运动器材加工车间，主要承担工件的去毛刺、焊缝打磨、平面磨削、外圆修型、表面拉丝预处理工序，相比手持角磨机的作业方式，固定工位的砂带研磨机磨削效率能提升4倍以上，同时磨削面的平整度一致性更好，能有效降低操作工的劳动强度，避免手持打磨带来的振动手臂劳损问题。

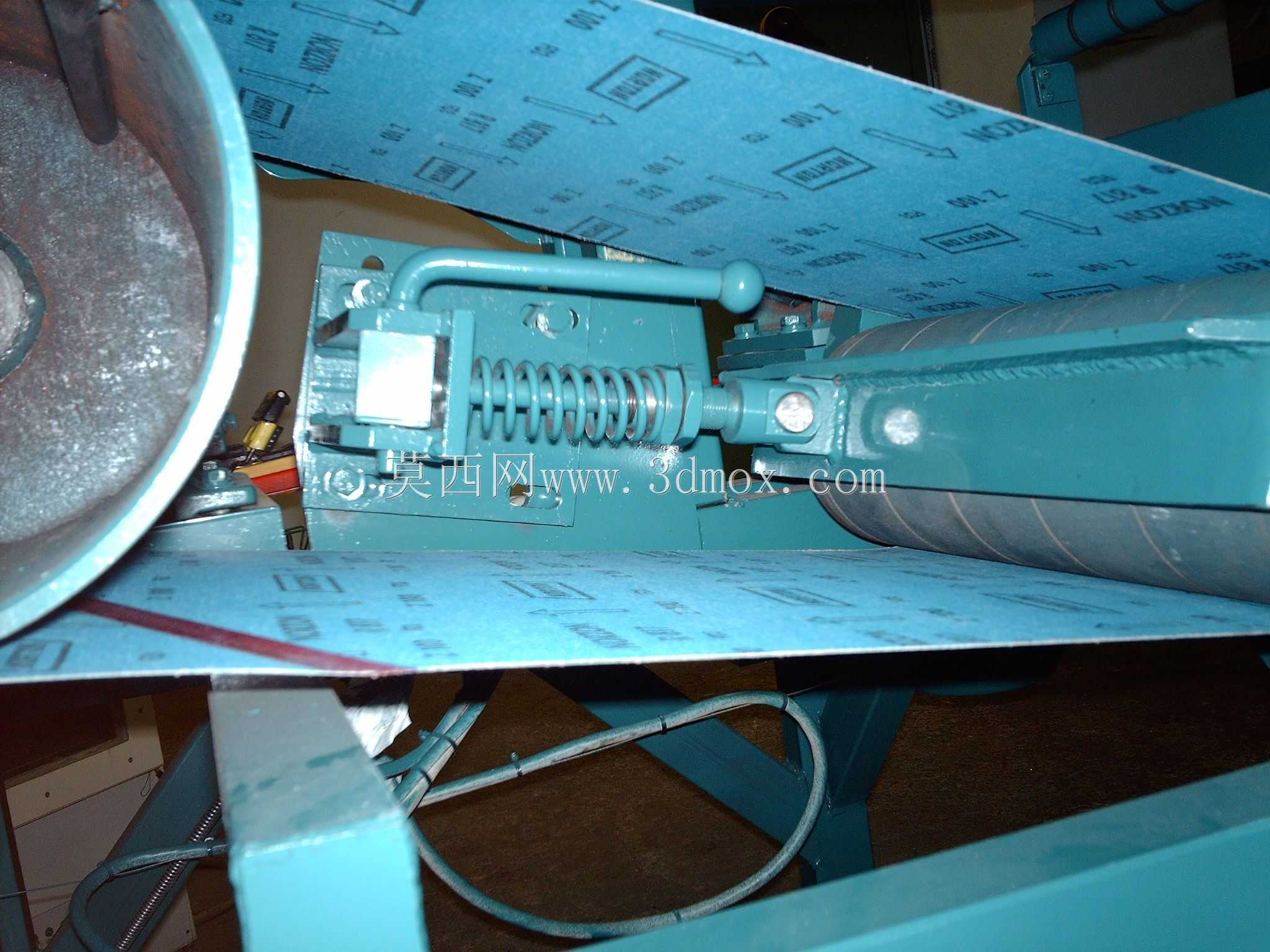

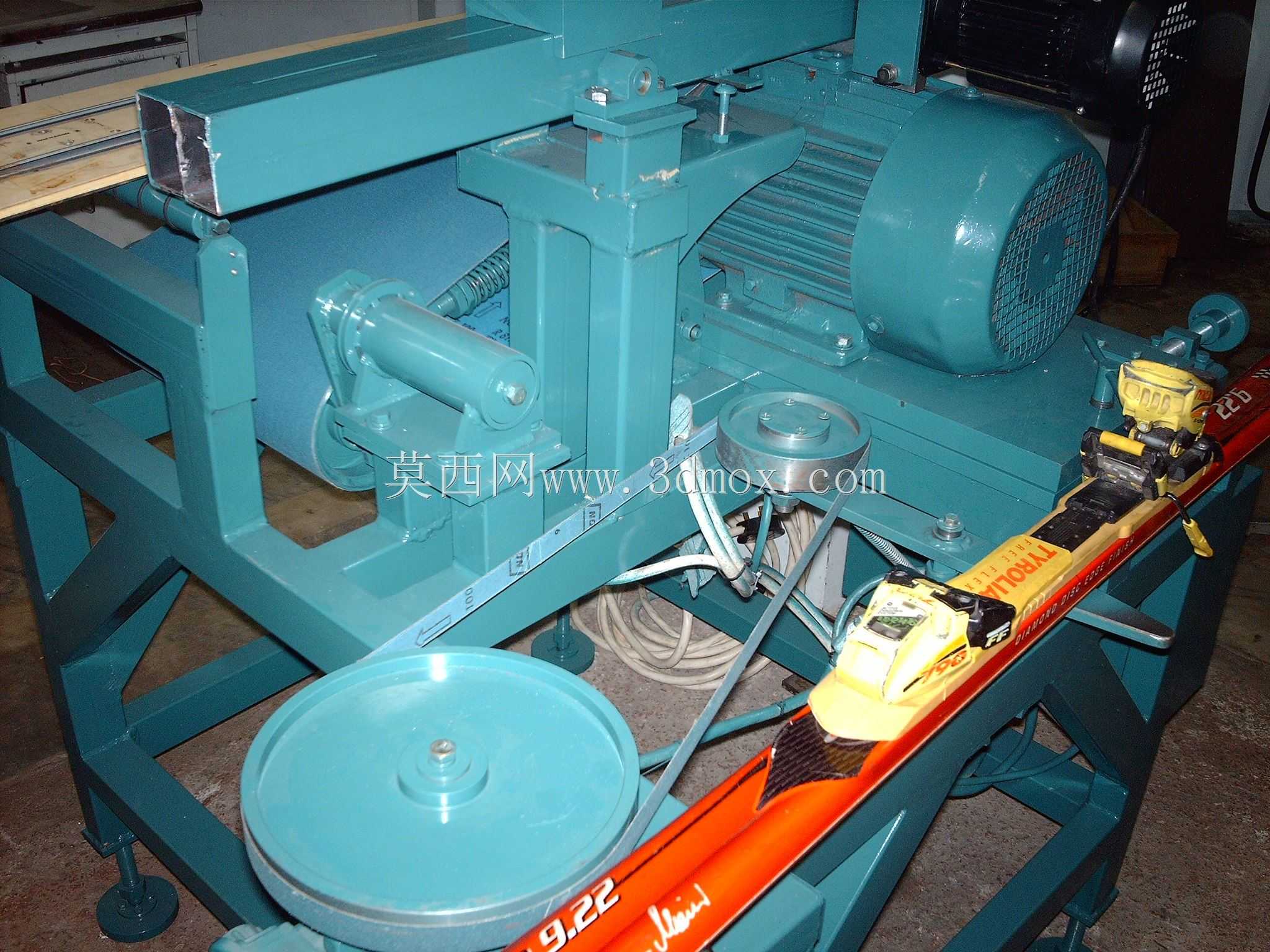

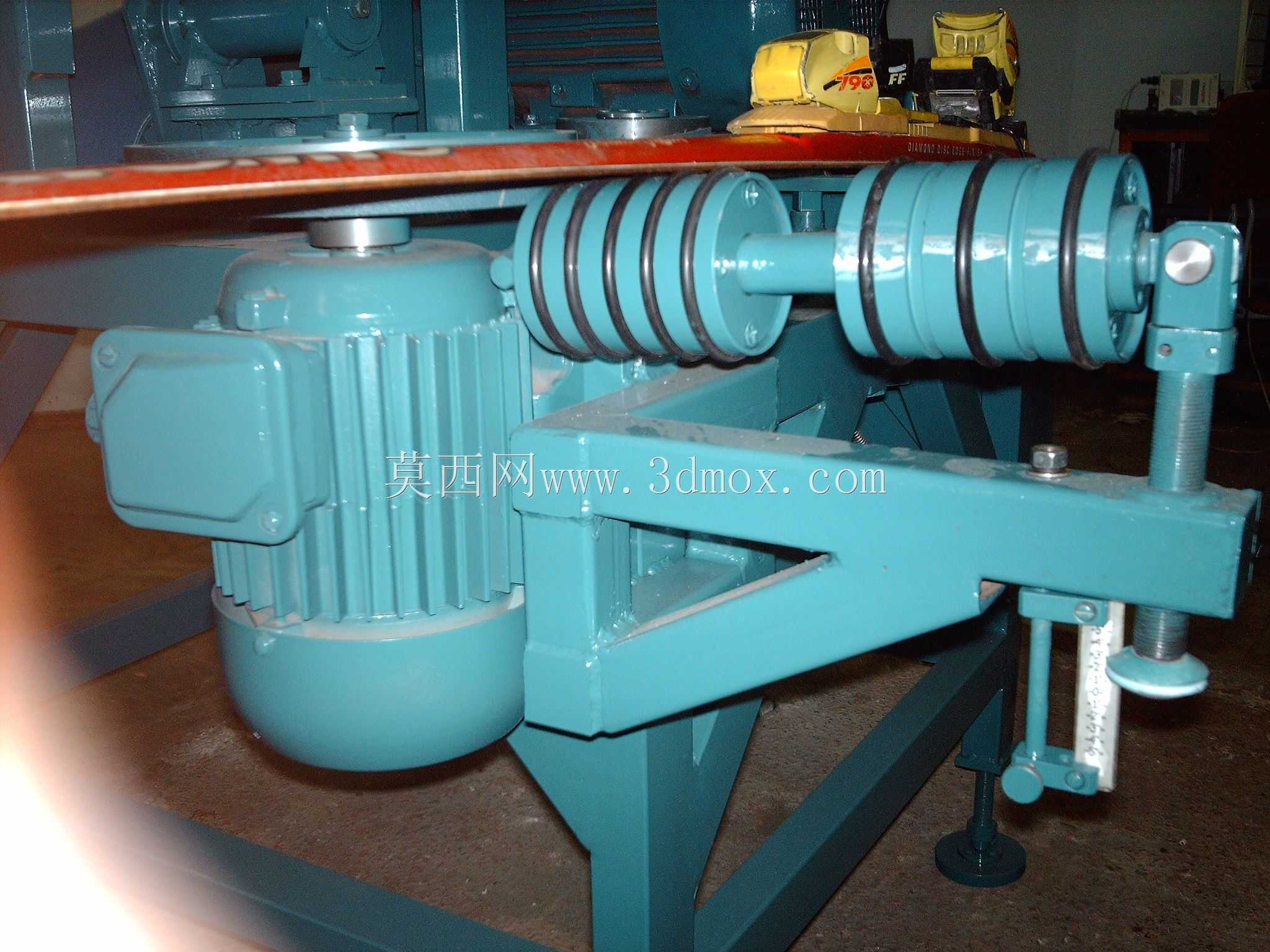

　　设备的核心驱动采用卧式安装的三相异步电机直连主动辊的结构，没有额外增设减速机构，主动辊做了动平衡处理，外表面包覆3mm厚的丁腈橡胶层，橡胶层表面车削有菱形防滑纹，能够保证砂带高速运转时不出现打滑丢转的问题，主动辊的轴承座采用可调式偏心安装结构，安装时可以通过调整偏心套的角度来微调主动辊的轴线平行度，抵消焊接机架的加工形位误差，避免砂带运转时出现跑偏的问题。从动张紧辊安装在可滑动的导轨座上，张紧动力来自后部的圆柱螺旋压缩弹簧，同时搭配了手动锁紧的调节螺杆，更换砂带时只需要扳动侧面的快卸手柄就能压缩弹簧松开辊系，快速完成砂带更换，更换完成后松开手柄弹簧自动提供张紧力，再通过微调螺杆调整张紧行程，就能保证砂带张紧力处于合适区间，既不会因为张紧力过大导致砂带提前断裂，也不会因为张紧力不足出现磨削时砂带晃动的问题。

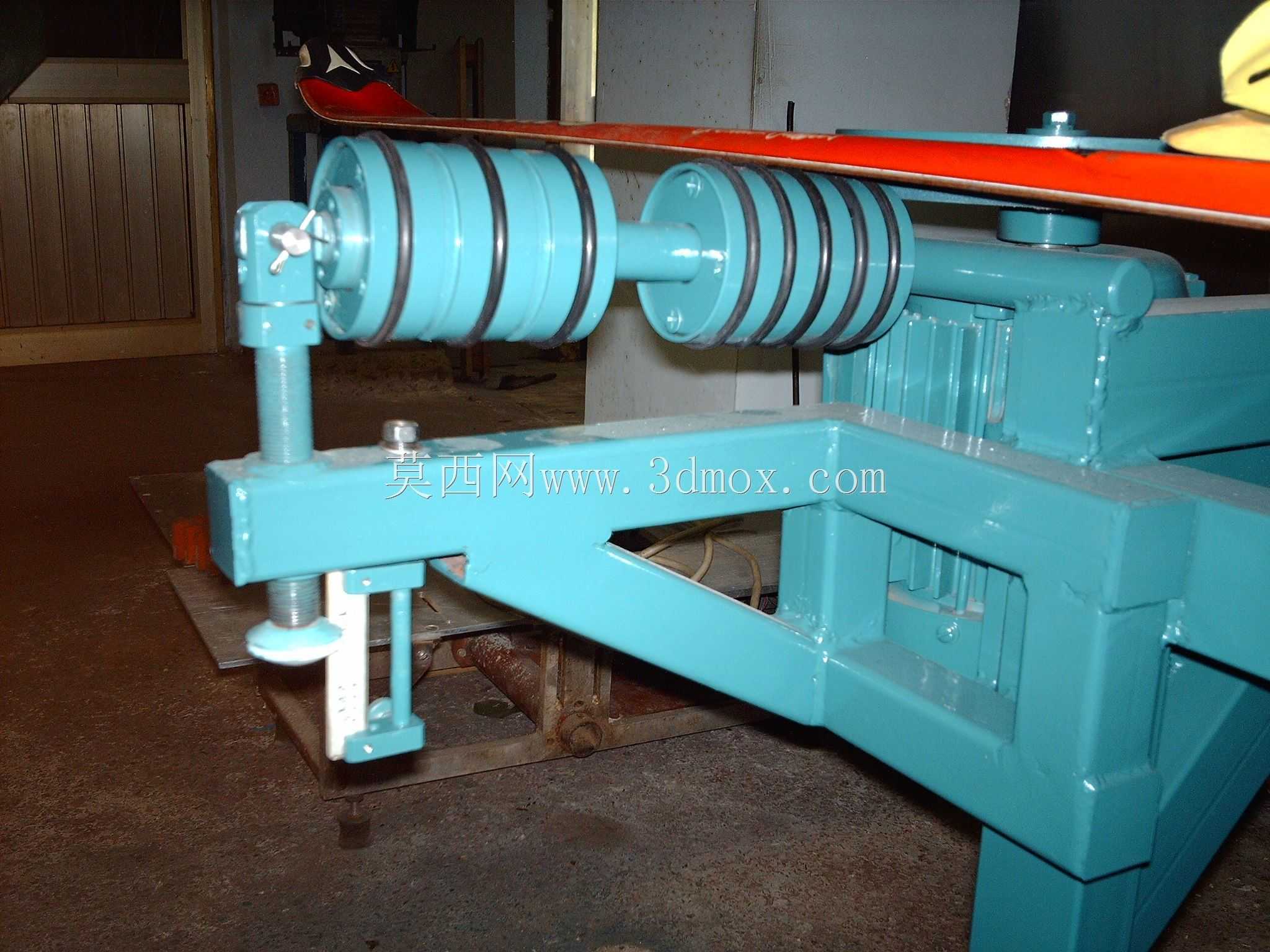

　　设备的上部设置了固定式的工件托板，托板采用厚度8mm的Q235钢板铣削加工而成，托板与砂带工作面的间隙可以通过侧面的调节螺栓在0-5mm范围内调整，适配不同厚度的工件磨削需求，托板的进料侧做了15度的倒角导向，方便工件顺畅送入磨削区。针对长条形工件的磨削需求，设备在进料端延伸了长度1.2米的辅助托料架，托料架上安装有自由转动的无动力托辊，托辊的高度与主托板保持齐平，打磨长杆件、长条型材时不需要人工全程托持工件，只需要扶稳工件沿着托辊推送即可，大幅降低长工件打磨的操作难度。设备的下部设置了可拆卸的集尘罩接口，接口尺寸匹配工业除尘管道的标准直径，作业时可以直接对接车间的中央除尘系统，将磨削产生的金属碎屑、砂带磨料粉尘直接抽走，避免作业区域粉尘堆积，改善工位的作业环境。

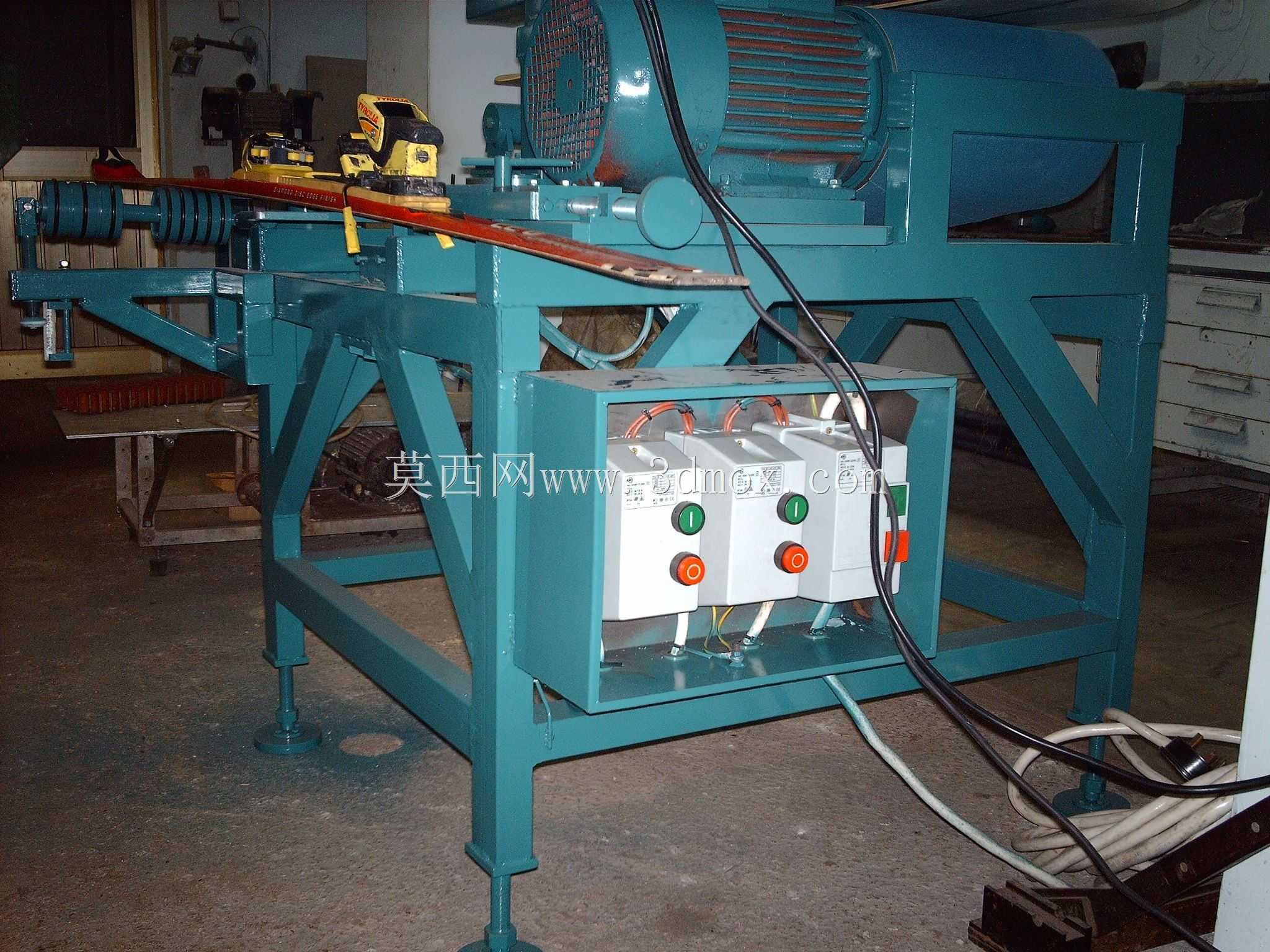

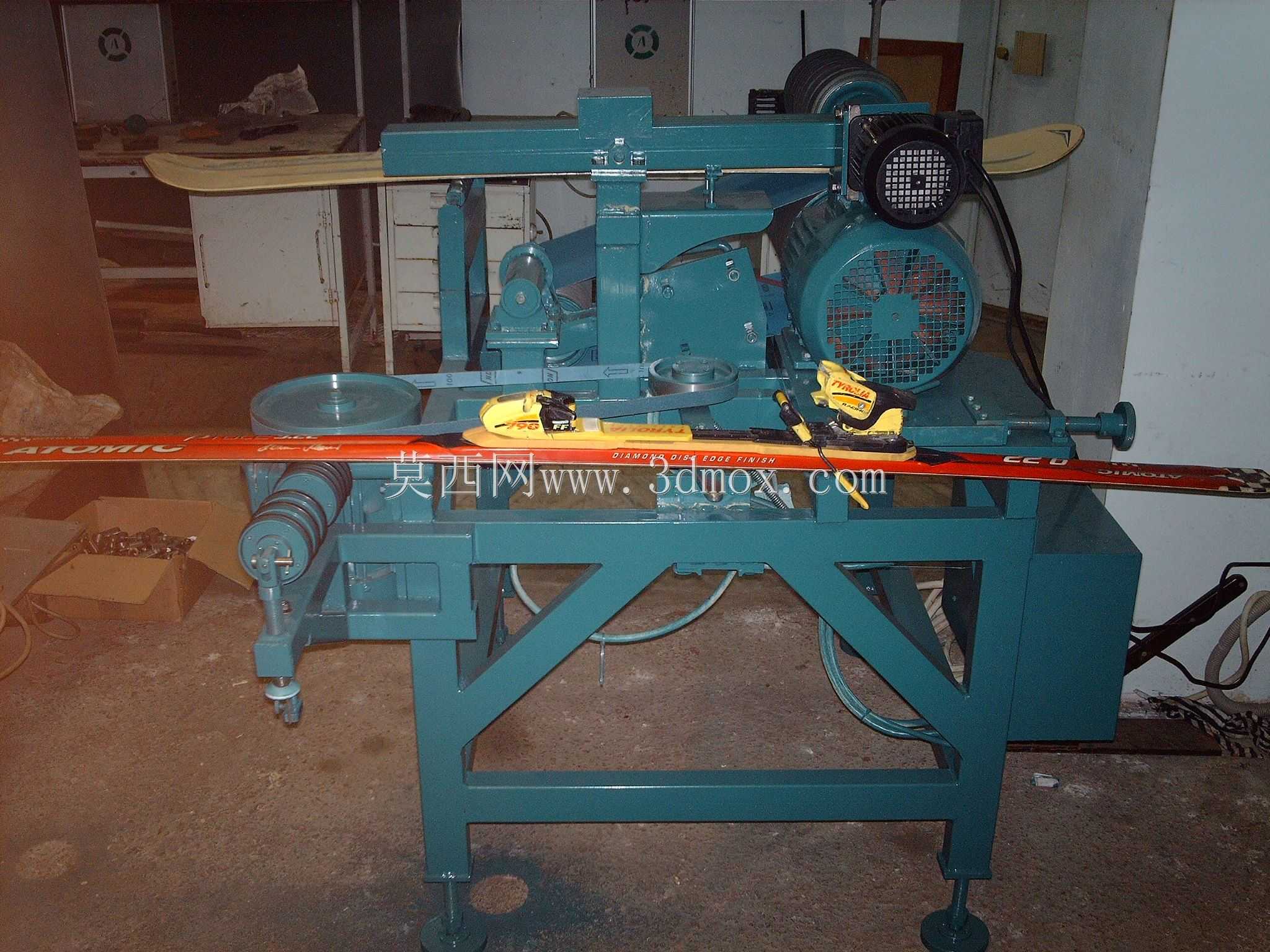

　　从安装边界来看，整套设备的机架底部采用6mm厚的钢板焊接成整体式底座，底座上预留了4个M16的地脚螺栓安装孔，安装时需要将设备固定在厚度不小于150mm的混凝土地面上，设备的整体重心位于底座中心偏驱动电机侧120mm的位置，固定后满负荷运转时的振幅不超过0.02mm，不会出现共振移位的问题。设备的操作位设置在出料侧，操作手柄的安装高度距离地面1.1米，符合成年人站立操作的人机工程学尺寸，操作工站立时不需要弯腰或者抬臂就能完成工件的推送、调整操作，长时间作业也不容易产生疲劳。设备的电气控制盒安装在机架侧面的立柱上，设置有启动、停止、急停三个按钮，急停按钮采用大尺寸的蘑菇头结构，触发行程12mm，出现异常情况时可以快速按下切断设备电源，保证作业安全。

　　从结构设计的思路来看，这套设备没有采用复杂的非标定制结构，绝大多数的紧固件、轴承、密封件都采用国标通用件，后期维护更换配件时不需要单独定制，能够有效降低设备的全生命周期维护成本。机架的焊接结构全部采用满焊工艺，焊后做了去应力退火处理，再整体进行机加工保证各个安装面的平行度、垂直度公差控制在0.1mm以内，避免长期使用后机架变形导致辊系错位、砂带跑偏的问题。砂带的走线位置全部设置有金属防护罩，只有磨削作业区预留了工件进出的开口，其余运转部位全部做了封闭防护，能够避免砂带断裂时甩出伤人，也能防止磨削碎屑飞溅到设备的运转轴承部位，延长轴承的使用寿命。针对不同的磨削工艺需求，这套设备的结构还预留了改装空间，可以在托板位置加装气动压紧工装、角度调节靠山，实现定角度磨削、批量工件的统一尺寸磨削，也可以在主动辊侧加装变频调速模块，调整砂带的运转线速度，适配不锈钢、铝合金、碳钢等不同材质工件的磨削参数需求，比如打磨铝合金工件时可以适当降低线速度避免砂带粘屑，打磨碳钢工件时可以提高线速度提升磨削效率。
