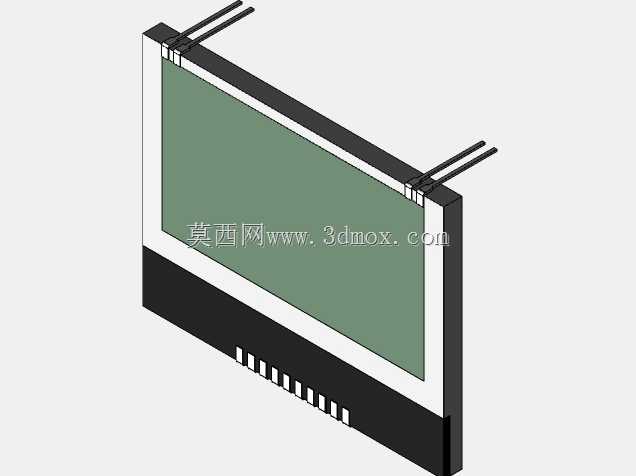

在手持检测终端、小型工业控制人机界面、便携通讯设备的结构开发环节中,显示模组的选型与结构适配往往是整机布局的核心约束项之一。这款液晶显示组件的三维结构,完全围绕嵌入式安装场景做了细节还原,建模过程中优先考虑了整机装配时的公差配合逻辑,没有做多余的外观美化,所有结构特征都对应实际量产部件的真实形态。从结构形态来看,该模组采用窄边框封装设计,屏幕有效显示区域占据了正面绝大多数面积,边框部分做了阶梯式限位结构,安装时可以直接卡入整机前壳的预留槽位,不需要额外设计复杂的压合固定结构,能有效压缩整机的正面厚度空间。模组底部排布的焊盘引脚采用标准间距设计,建模时严格还原了每个引脚的宽度、间距与伸出长度,
方便结构工程师在做PCB布局时直接对齐焊盘位置,避免出现装配干涉。模组两侧伸出的柔性排线连接位,建模时保留了排线的自然弯折余量空间,在做整机内部走线布局时,可以直接参考该模型的排线伸出位置规划走线路径,避免排线被壳体或者其他内部元器件挤压造成显示故障。从实际使用场景出发,这类小尺寸显示模组常被用在工业手持扫码终端、小型环境检测仪器、便携通讯对讲设备上,这类设备往往对内部空间利用率要求极高,同时还要兼顾跌落、振动工况下的结构可靠性,因此在建模时特意还原了模组背部的金属屏蔽层结构,该结构一方面可以屏蔽外部电磁干扰对显示信号的影响,另一方面也能提升模组自身的结构强度,在整机受到冲击时避免屏幕碎裂。设计思路上,
该模型没有采用一体化的简化建模方式,而是将屏幕玻璃层、边框封装层、底部引脚连接层、背部屏蔽层、柔性排线部分做了独立的特征建模,每个部件的配合间隙都按照实际量产的公差要求做了预留,结构工程师在调用该模型做整机装配时,可以直接对各个部件做干涉检查,不需要再对模型做二次拆分处理。安装边界方面,该模组的整体厚度控制在适配便携设备的常规尺寸范围内,屏幕正面的可视区域边缘到边框外沿的距离做了等宽处理,方便整机前壳做对称的外观设计,底部引脚的排布位置距离模组侧边有足够的安全距离,焊接时不会出现焊盘与壳体侧壁距离过近导致的焊接操作空间不足问题。两侧的柔性排线伸出长度预留了足够的弯折半径,在装配时可以根据PCB的实际位置调整排线弯折形态,
不会因为弯折半径过小造成排线内部铜箔断裂。在做设备结构验证时,借助该三维模型可以直接模拟整机装配的全过程,检查屏幕与前壳视窗的对位精度,确认排线与内部电池、主板元器件的间隙是否满足安全距离要求,验证模组固定结构的压合位置是否会挤压到屏幕显示区域造成亮斑问题。不同于消费类电子的大尺寸显示屏,这类小尺寸工业级显示模组更看重长期运行的稳定性与装配的便捷性,因此建模时特意保留了封装边框上的两个定位柱特征,这两个定位柱可以在装配时插入前壳对应的定位孔中,快速完成模组的预装定位,不需要反复调整屏幕位置就能保证视窗与显示区域的同轴度,能有效提升产线装配的效率。另外,模组背部的屏蔽层与边框的结合位置做了台阶式的贴合结构,建模时还原了该位置的涂胶空间,结构工程师在做整机密封设计时,可以参考该位置的形态规划密封泡棉的贴装位置,保证设备在潮湿多尘的工业现场使用时,粉尘水汽不会从屏幕装配缝隙进入设备内部。从结构强度的角度考虑,该模组的边框采用硬质封装材料,建模时还原了边框的壁厚均匀性,没有出现壁厚突变的结构,能避免温度变化时因为应力不均造成的边框变形挤压屏幕的问题,底部引脚的根部做了加强结构,在焊接或者后续维修拆卸时,不会因为外力拉扯造成引脚从模组根部断裂。
