LILYGO T5 2.13英寸电子纸开发板结构设计

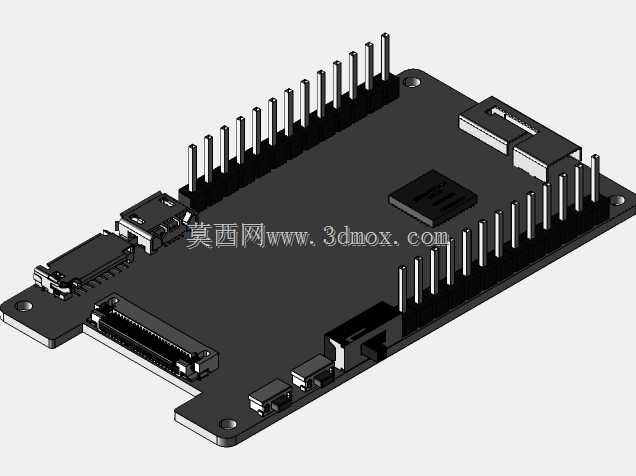

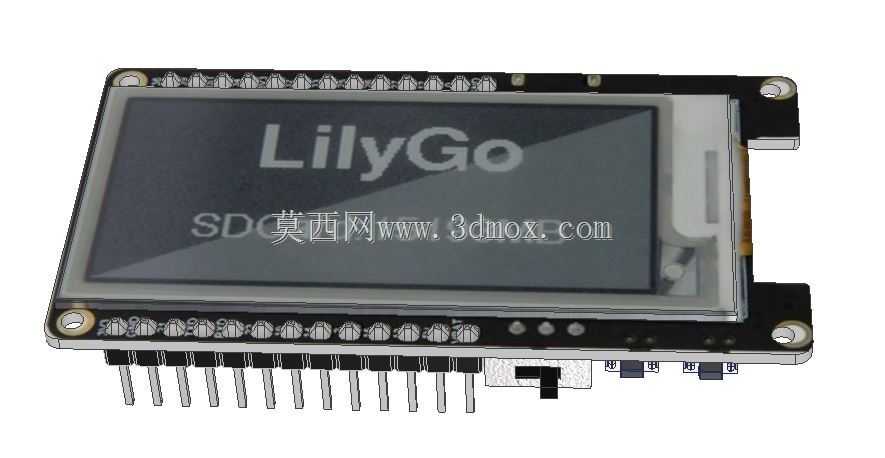

　　这款带2.13英寸电子纸屏的嵌入式开发板，在低功耗物联网终端、便携数据采集节点、户外信息显示牌这类场景里适配性极强，做结构设计时首先要兼顾电子纸屏的防护与排针的安装兼容性。板载的电子墨水屏本身厚度较薄，表层是偏脆的透明PET保护层，建模时特意在屏幕四周预留了0.3mm的限位凸台，既可以在装配外壳时避免屏幕被挤压出现水波纹，也能给屏幕排线留出足够的弯折空间，不会因为装配应力扯断FPC软线。

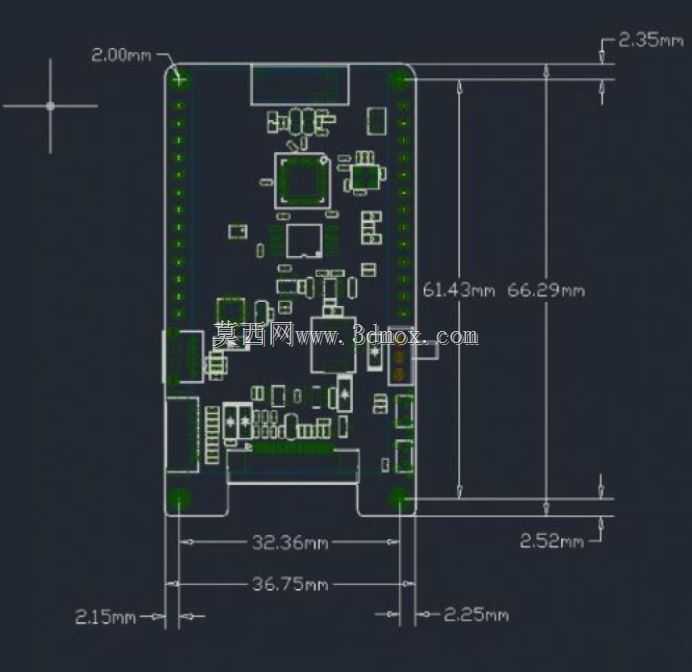

　　从安装边界来看，整板的外形轮廓严格匹配常规2.13寸电子纸模组的通用尺寸，板边的四个安装孔采用M2铜柱适配的孔径，孔位距离板边的距离统一留足2.5mm，既满足PCB生产时的工艺边要求，也能兼容市面上多数通用开发板外壳的安装孔位，不用额外重新打孔适配。板侧引出的排针采用标准2.54mm间距，排针伸出板面的高度控制在8.5mm，这个尺寸是经过反复核对的：如果排针伸出过长，装外壳时会顶到壳体内壁导致装配缝隙不均，过短则会让杜邦线插接时接触不良，同时排针两侧特意留了1.2mm的操作空间，方便插拔接线时不会被周边元件干涉。

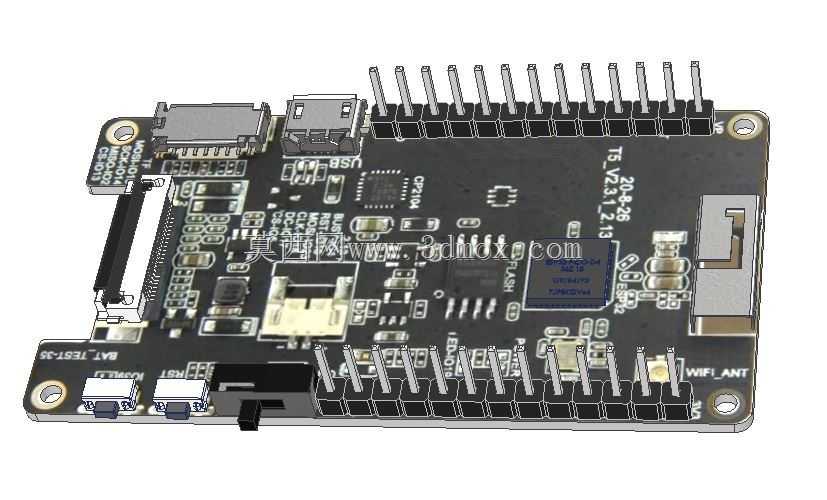

　　设计思路上优先考虑了低功耗场景的使用需求，板上的元件布局全部避开了屏幕下方的区域，因为电子纸刷新时的驱动电流会对周边敏感元件产生微弱干扰，把电源管理芯片、主控模块都布置在屏幕侧边的板区，既缩短了电源走线的长度减少压降，也避免了屏幕刷新时的电磁干扰影响主控运行。板载的USB接口位置做了内凹0.8mm的设计，插接线材时不会因为外力拉扯导致接口脱焊，接口周围的补强区域特意做了铺铜加厚，能承受至少500次的插拔疲劳测试。

　　实际使用中这类开发板常被用来做桌面温湿度显示、仓库货架标签、户外环境监测节点，所以结构建模时特意在板背面预留了电池仓的安装位，适配常规的3.7V锂聚合物电池，电池位的厚度留足4mm，能兼容容量从500mAh到1200mAh的同尺寸软包电池，电池与主板之间预留0.5mm的绝缘间隙，避免电池鼓包时挤压主板元件。屏幕表面的视窗开口尺寸比屏幕显示区域大0.2mm，装配面板时不会遮挡显示内容，同时视窗边缘做了0.1mm的倒角，避免刮花屏幕表面的偏光片。

　　从结构强度角度考虑，PCB板的厚度选用常规1.6mm规格，板上较重的元件比如USB接口、排针座都做了独立的焊盘补强，建模时在这些元件的安装位置下方特意增加了支撑筋位的预留空间，当开发板被固定在设备内部时，这些位置不会因为长期震动出现焊盘脱落的问题。板上的功能按键布置在屏幕侧边的空余位置，按键的凸起高度控制在1.5mm，既方便按压操作，也不会因为突出过高在运输过程中被误触，按键周围留了足够的手指操作空间，戴薄手套也能正常按压操作。

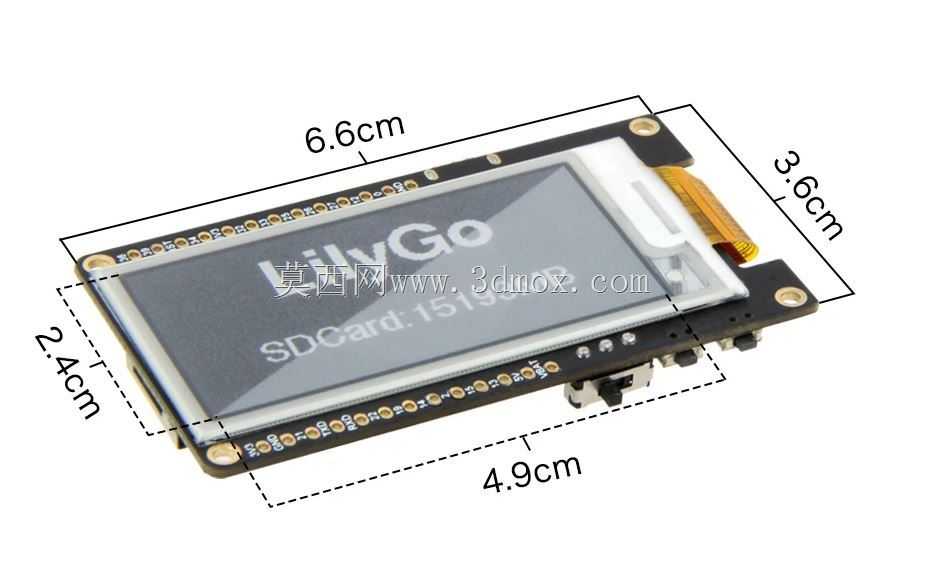

　　针对户外使用的场景，建模时考虑了防水外壳的适配性，整板的最大外形尺寸控制在长65mm、宽38mm的范围内，能适配标准的IP65等级塑料防水壳，板边的元件最高高度不超过12mm，装壳后内部还有2mm的灌封空间，可以做三防漆涂覆或者环氧树脂灌封，满足户外高湿、多尘环境下的使用要求。屏幕的FPC排线接口处特意做了压线片的安装位，固定排线后不会因为设备晃动导致排线松动，接口处的走线做了圆弧处理，避免尖锐的板边割伤排线绝缘层。
