三角形车载警示反光标识结构设计

　　做车载安全配件结构设计快十年，这类三角反光件的建模逻辑和常规五金件差异不小，核心要平衡光学反射效率、安装可靠性和户外耐候性，不能只做个外形摆看。先从实际应用场景说，这类三角反光件主要用在货运车辆、挂车、工程作业机械的尾部以及侧部外露位置，属于被动安全配件的核心组成部分，当夜间或者低能见度环境下，后方车辆的灯光照射到反光件表面时，能通过内部微棱镜结构把光线沿原路径反射回去，给后车驾驶员明确的车辆轮廓警示，避免追尾或者刮碰事故，尤其是在无路灯的郊野路段、雨雾天气下，这类反光件的警示距离要求不低于150米，所以结构设计上首先要保证反光面的有效面积不被安装结构遮挡。

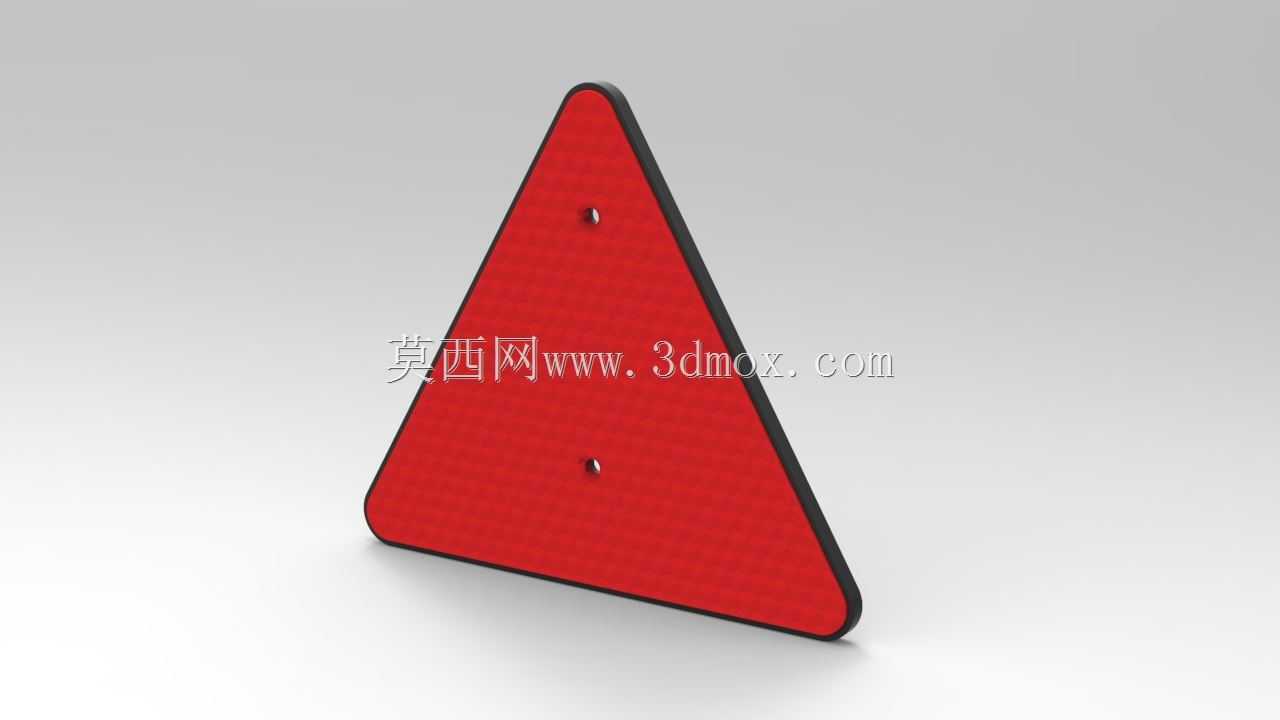

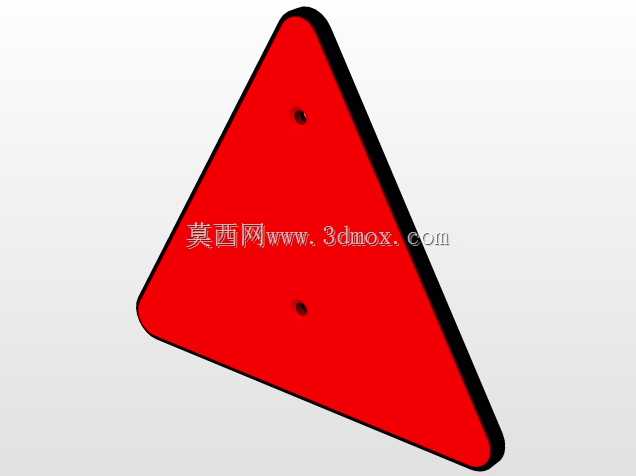

　　从设计思路上拆解，首先外形采用等边三角形结构，是符合道路车辆安全标识的规范要求，三角形本身的视觉辨识度远高于方形、圆形，远距离下就能快速识别出是车辆警示标识。主体反光层采用红色反光基材，边缘做一圈黑色的包边结构，一方面是遮挡反光基材的切割毛边，避免基材边缘进水进灰导致反光层脱落，另一方面黑色边框和红色反光面形成强烈的色彩对比，进一步提升视觉辨识度。安装结构上设计了两个对称的沉头安装孔，孔位沿三角形的竖向中轴线分布，上下孔的间距经过匹配常规车型的安装支架孔距，沉头结构可以让安装螺丝的端面完全没入反光件本体，不会突出反光面造成光线遮挡，也能避免螺丝头长期外露锈蚀流挂污染反光面。

　　尺寸边界上，三角形的边长控制在150mm级别，厚度不超过15mm，这个尺寸既满足法规要求的最小反光面积，又不会因为尺寸过大突出车身太多，在车辆过限宽、走非铺装路面的时候不容易被树枝、障碍物刮蹭脱落。边缘做了R2的圆角过渡，没有尖锐棱角，一方面是安装的时候不会划伤操作人员，另一方面车辆行驶过程中产生的风阻会顺着圆角边缘导流，不会在边角位置形成紊流产生风噪，也能降低长期风振导致的安装松动概率。

　　建模过程中要注意几个细节，首先反光面不是完全的平面，做了极细微的微弧面处理，弧度控制在千分之三以内，这个弧度既不会影响光线的反射角度，又能让反光件在安装到有轻微弧度的车身钣金面上时，不会因为硬贴合产生内应力导致反光层开裂。黑色包边和红色反光基材的配合采用卡扣加背胶的双重固定结构，包边内侧做了一圈0.8mm的倒扣槽，安装的时候反光基材的边缘卡入倒扣槽，再辅以耐候性背胶填充缝隙，哪怕在-40℃到60℃的环境温度下，两种材料的热胀冷缩量不一致，也不会出现包边脱落、缝隙进水的问题。两个安装孔的位置特意避开了三角形的边角应力集中区，孔位周边做了2mm厚的加强筋，因为车辆行驶过程中会持续产生振动，如果孔位在应力集中区，长期振动下很容易从孔位位置开裂，加强筋结构可以把安装点的受力分散到整个反光件本体，提升抗振性能。

　　实际选型匹配的时候，要注意安装面的平面度，如果是安装在曲面车身上，需要配套带弧度的安装垫片，避免锁紧螺丝的时候把反光件掰变形。反光面的清洁维护也在设计时做了考量，表面做了硬质耐磨涂层，平时高压水枪冲洗、抹布擦拭都不会刮花反光微结构，长期使用也不会因为紫外线照射出现发黄、反光效率下降的问题。另外整个产品的边角没有任何突出的结构，安装完成后和车身表面的间隙不超过2mm，不会在间隙位置积灰、积水，减少后期维护的工作量。

　　很多新手建模的时候容易忽略安装沉孔的深度，要么沉孔太浅螺丝头突出，要么沉孔太深打穿反光层，实际建模时要根据选用的沉头螺丝尺寸，预留0.5mm的压缩余量，因为安装的时候会加橡胶密封垫圈，锁紧后垫圈被压缩，刚好能把安装孔的缝隙完全密封，避免雨水从安装孔位置渗入到车身钣金造成锈蚀。还有三角形的三个顶角位置，包边做了加厚处理，因为这三个位置是最容易被磕碰的位置，加厚之后哪怕轻微磕碰也不会出现缺角、反光层外露的问题。
