塑料挤出机输送塑化螺杆结构设计

　　在塑料挤出成型生产线里，螺杆是直接决定物料塑化质量、挤出稳定性与生产效率的核心执行部件，整套挤出系统的熔体输送、混炼塑化、压力建立环节都依托螺杆与机筒的配合完成，不管是管材、型材、薄膜还是造粒生产线，螺杆的参数匹配度直接影响最终制品的成型精度与力学性能。这款螺杆的结构设计完全围绕热塑性塑料的加工特性展开，整根螺杆沿轴向分为三个功能区段，靠近进料口的输送段采用等距等深的螺槽结构，螺棱升角选取常规挤出场景通用的17度40分取值，保证从料斗落入的固体物料能够被稳定向前推送，同时避免物料在进料段过早熔融引发架桥堵料问题，该段的螺槽深度经过适配常规粒料尺寸的核算，既保证足够的物料输送容积，也不会因为槽深过大导致物料剪切热量不足。

　　中间的压缩段采用螺槽深度渐变的结构，螺槽容积从进料端向出料端逐步收窄，匹配物料从固态向粘流态转变过程中的体积变化，同时通过螺棱与机筒内壁的间隙控制，给物料施加足够的剪切作用，让固体床能够逐步破碎熔融，配合机筒外部的加热圈完成物料的均匀塑化，该段的压缩比取值适配通用聚烯烃类塑料的加工需求，避免压缩比过大导致物料剪切过热降解，也不会因为压缩比不足造成塑化不均、制品出现生料颗粒的问题。末端的计量段采用等距等深的浅螺槽结构，作用是将已经完全塑化的熔体进一步均化，建立稳定的挤出压力，保证从机头流出的熔体压力波动控制在工艺允许范围内，螺棱与机筒的单边间隙控制在常规挤出设备的通用配合公差范围内，既减少熔体沿螺棱反向漏流的输送效率损失，

　　也避免间隙过小导致螺杆转动过程中与机筒发生刮擦磨损。整根螺杆的长径比选取常规通用挤出设备的常用取值，能够覆盖大部分通用热塑性塑料的加工需求，安装端采用标准的花键连接结构，可直接匹配对应规格挤出机的减速箱输出轴，不需要额外做连接结构的改装，螺杆尾部设置有密封配合段，可适配挤出机的进料端密封结构，避免物料从传动轴位置泄漏。螺杆的螺棱顶部做了小圆弧过渡处理，减少物料在螺棱根部的滞留死角，避免热敏性塑料长时间滞留发生碳化分解，影响制品外观质量。在实际设备选型匹配时，需要根据加工物料的特性调整对应区段的长度比例，比如加工聚氯乙烯这类热敏性物料时可适当缩短压缩段长度、降低剪切速率，加工聚烯烃类高粘度物料时可适当增加混炼元件提升塑化均匀度，

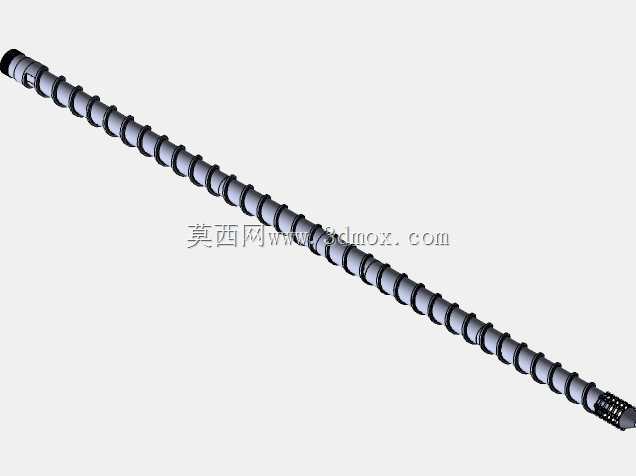

　　这款基础结构的螺杆可作为通用挤出设备的备件替换模型，也可作为不同物料专用螺杆设计的基础参照，建模过程中完整还原了螺棱的螺旋升角变化、各段螺槽深度过渡、端部连接结构的细节，可直接用于装配干涉校验、运动仿真分析，也可作为备件加工的结构参考。螺杆的外圆尺寸严格匹配对应规格挤出机的机筒内径公差，安装时需要保证螺杆与机筒的同轴度误差控制在允许范围内，避免运转过程中出现偏磨，影响设备使用寿命与挤出稳定性。
