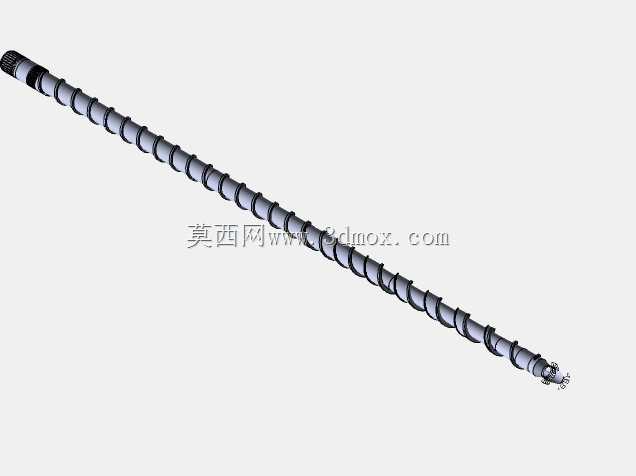

塑料挤出机屏障段螺杆结构建模实例

　　在塑料挤出成型生产线的核心部件设计中，屏障段螺杆的结构合理性直接决定了整线的塑化质量、挤出稳定性与生产效率，这类螺杆多用于对熔体均化度要求较高的薄膜、管材、型材挤出场景，区别于常规三段式螺杆，屏障段的增设是为了在熔融段末端对未完全塑化的固态料粒形成机械阻隔，避免未熔颗粒直接进入计量段造成制品缺陷。从结构设计逻辑来看，该螺杆整体为长轴类变螺距变深结构，进料段采用等距等深螺槽设计，匹配料斗下料的松散物料输送需求，螺槽深度足够容纳未压实的粒料，随着螺杆向出料端延伸，螺槽深度逐步收窄，配合机筒外壁的加热圈完成物料的压实与熔融过程，进入屏障段后，螺棱被分割为进料槽与出料槽两组独立流道，两组流道之间由屏障棱分隔，屏障棱与机筒内壁的间隙控制在0.

　　3-0.8mm区间，仅允许完全熔融的粘流态物料通过间隙进入出料槽，未熔融的固态颗粒则被阻隔在进料槽侧，持续受剪切热与传导热作用直至完全熔融，这一结构能大幅提升熔体的温度均匀性与组分均化度，避免挤出制品出现晶点、未熔料痕等质量问题。建模过程中需要重点关注几个核心尺寸的边界控制：首先是螺杆的长径比，常规通用塑料挤出用屏障螺杆长径比多控制在25:1-30:1区间，进料段长度占总长度的40%-50%，压缩段占20%-25%，屏障段与计量段合计占30%左右，螺棱的升角通常取17°40′左右，这一角度下物料的输送效率与剪切发热的平衡度最优；其次是屏障棱的间隙设计，间隙过小会造成剪切过热导致物料降解，间隙过大则无法起到有效阻隔未熔料的作用，

　　需要根据加工物料的粘度特性调整，比如加工高粘度PVC时间隙可适当放大，加工低粘度PE、PP时间隙可适当收窄；最后是螺杆的安装配合边界，螺杆尾部的传动连接段需要匹配挤出机减速箱的输出轴花键或平键连接尺寸，螺杆外径与机筒内壁的单边间隙控制在0.1-0.2mm，既保证螺杆转动时不刮蹭机筒，又避免间隙过大造成熔体回流降低输送效率。从实际应用场景来看，这类带屏障段的螺杆广泛应用于单螺杆挤出机中，适配PE、PP、PVC、ABS等多种热塑性塑料的加工，相比普通螺杆，其塑化效率可提升15%-20%，制品的尺寸稳定性与表面质量也有明显改善，在设计建模时还需要考虑螺棱的圆角处理，所有螺棱的推进面与背面都需要做R0.5-R2的圆角过渡，

　　避免应力集中造成螺棱磨损或断裂，同时减少物料在螺槽内的滞留死角，降低物料长时间滞留降解的风险。螺杆的头部通常设计为锥形或鱼雷头结构，配合挤出机的机头流道完成熔体的平稳输送，避免出现流道突变造成的压力波动。建模时需要先绘制螺杆的外轮廓回转体，再通过螺旋线扫描切除生成螺槽结构，屏障段的分隔螺棱需要单独绘制流道分隔线，保证进料槽与出料槽的流通截面积匹配物料的熔融输送速率，避免出现流道堵塞或输送断料的问题，整个螺杆的同轴度公差需要控制在0.05mm以内，保证高速转动时的动平衡性能，减少挤出过程中的压力波动与设备振动。
