10W功率LED光源散热安装基座结构

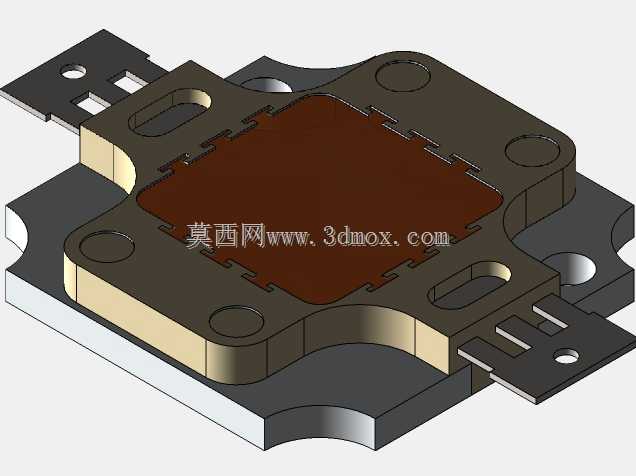

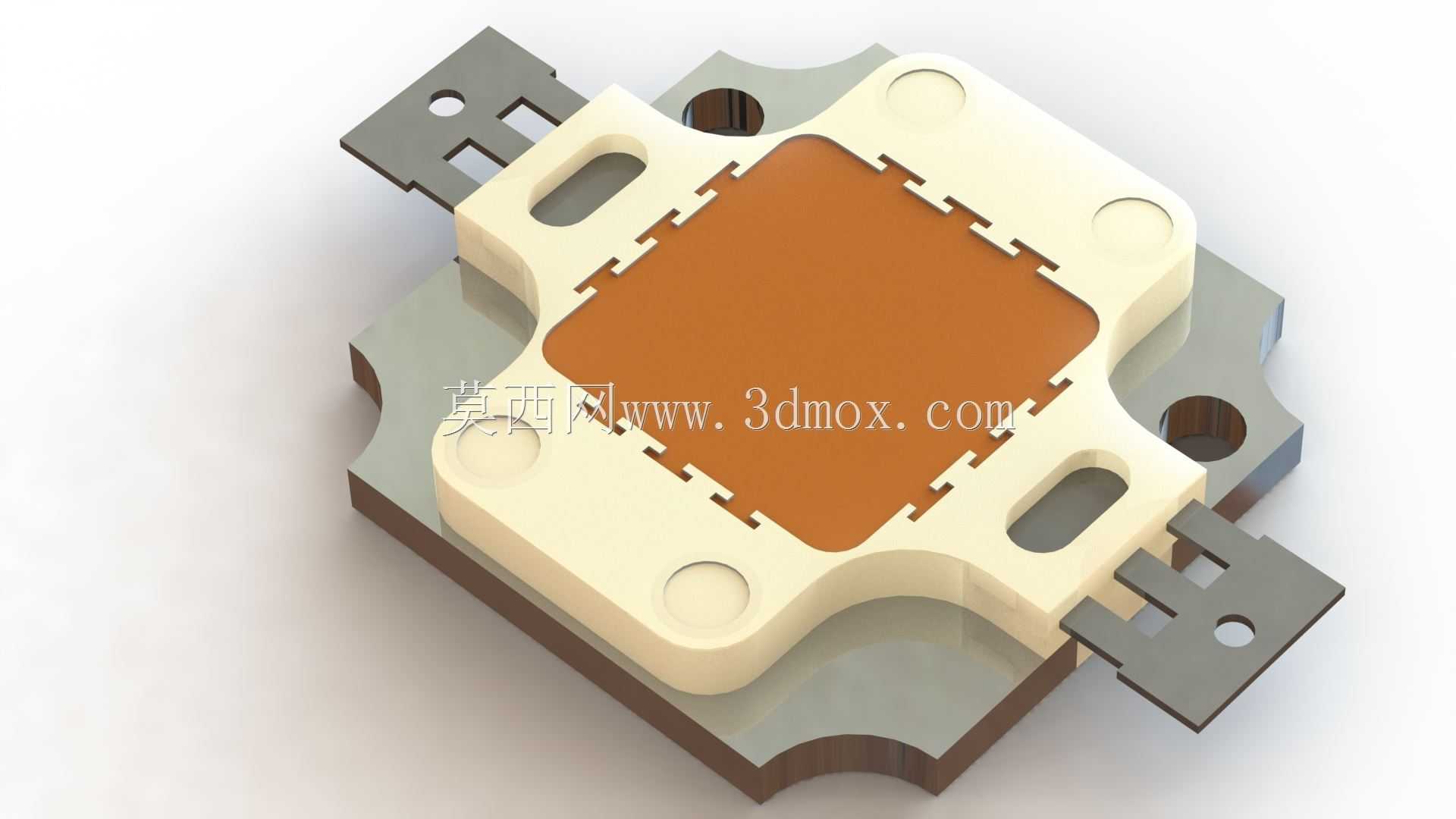

　　这款10W功率LED配套的安装基座结构，在中小功率照明、植物补光、工业设备指示光源等场景中有着广泛的适配空间，日常做设备光源改造、小型照明模组开发时，这类结构件是直接决定光源使用寿命与安装可靠性的核心部件。很多刚接触光源结构设计的工程师容易忽略基座的结构细节，实际上10W的LED在满功率运行时核心结温如果不能快速导出，光衰速度会呈指数级上升，这款基座的结构设计完全围绕热传导路径与安装兼容性做了针对性优化。从结构布局来看，基座中间的方形沉槽是专门匹配10W规格COB LED灯珠的安装位，沉槽深度刚好控制在灯珠基板厚度的公差范围内，装配后灯珠发光面与基座上表面的高度差控制在0.2mm以内，后续搭配反光杯或者透镜时不需要额外调整焦距，

　　能大幅减少整机组装的调校工时。沉槽周边均匀分布的细小卡位结构，是为了卡接灯珠的绝缘定位边框，避免组装或者受震动时灯珠出现偏移，不需要额外打胶固定就能保证灯珠与基座的贴合度，后续维护更换灯珠时也不会残留胶渍影响导热面接触。基座主体的散热接触面做了微铣平处理，平面度控制在0.03mm以内，不需要额外涂抹太厚的导热硅脂就能保证与灯珠铝基板的充分接触，减少接触热阻。基座四角的圆形沉孔是用于穿装M3规格的固定螺丝，沉孔深度刚好容纳螺丝头部，装配后螺丝头部不会突出基座表面，不会干涉后续透镜或者灯罩的安装。两侧延伸出来的带槽安装耳是整款结构的安装边界设计核心，长圆形的调节槽可以兼容不同孔距的安装面，不管是固定在型材散热片上，

　　还是设备外壳的预留安装位，都有±2mm的位置调节余量，不需要在安装面上重新打孔，适配性更强。安装耳上的小圆孔是用于穿装接地导线，避免光源模组出现漏电风险，符合低压电器的安全装配要求。基座的层叠台阶结构不是单纯的造型设计，下层突出的边框是用于定位绝缘垫片，中层的台阶面是与散热鳍片的贴合面，上层的围边是用于遮挡灯珠侧边的漏光，同时也能增加基座整体的结构强度，在受到侧向挤压时不会出现变形。做三维建模时，这类结构要特别注意各个安装位的公差配合，沉槽的尺寸要预留灯珠基板的公差余量，安装槽的宽度要比固定螺丝直径大0.5mm保证调节空间，散热接触面的粗糙度要控制在Ra1.6以下，才能保证实际生产出来的零件达到设计预期的导热与安装效果。

　　实际选型使用时，这款基座可以直接搭配常规的铝挤型散热片使用，不需要额外做转接结构，对于小批量的光源模组开发来说，能大幅缩短结构设计周期，减少开模成本，在工业设备状态指示灯、小型植物补光灯、机柜内部照明等场景下，这种结构的可靠性已经经过大量实际应用验证，不会出现长期使用后灯珠移位、散热不良导致的光衰过快问题。
