可口可乐金属瓶盖三维结构设计

　　日常接触的碳酸饮料密封瓶盖，看似结构简单，实则在密封可靠性、开启便利性、批量生产适配性上有诸多工程细节考量。这款瓶盖的三维结构完全参照量产金属皇冠盖的实际参数构建，可直接用于包装结构验证、灌装生产线配套工装设计、品牌周边衍生产品开发等场景。从结构设计逻辑来看，瓶盖主体采用0.22-0.28mm厚度的镀锡薄钢板冲压成型，顶面为平整的圆形承印区域，直径标准值为29mm，可完整承载品牌标识印刷，边缘均匀分布21个锯齿状裙边，每个齿的倾斜角度、齿间间隙都经过严格计算，压合时能与玻璃瓶口的螺纹凸缘紧密咬合，配合内侧涂布的PVC密封胶垫，可承受碳酸饮料内部0.3-0.5MPa的二氧化碳压力，常温存储状态下不会出现漏气、漏液问题。

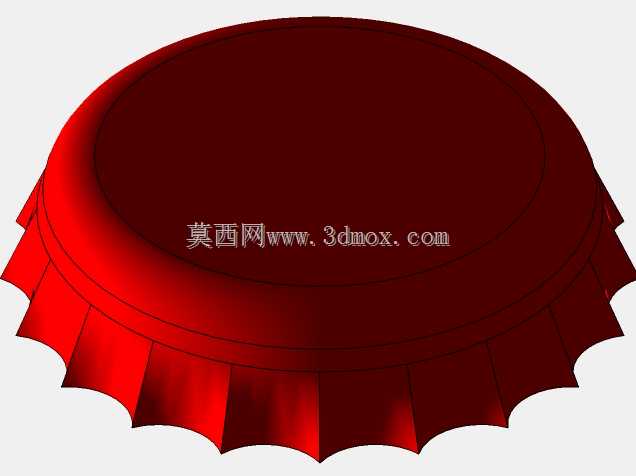

　　建模过程中优先还原了裙边的弧度过渡细节，齿根位置做了R0.3mm的圆角处理，避免冲压生产时出现应力集中导致的齿部开裂，同时压合开启时不会产生锋利的断口划伤使用者。瓶盖内侧的密封胶垫建模采用了可变厚度设计，与瓶口接触的环形密封区域厚度为1.2mm，其余区域厚度为0.8mm，压合时胶垫受压变形恰好填充瓶口端面的微观不平间隙，保证密封性能的同时减少胶料用量，降低单件生产成本。从安装适配边界来看，这款瓶盖完全适配标准口径26mm的碳酸饮料玻璃瓶，压合后瓶盖顶面到瓶口密封面的总高度为6.2mm，裙边最大外径为32.1mm，可兼容现有绝大多数碳酸饮料灌装线的压盖机头尺寸，无需对现有生产线做大规模改造即可直接投产。在实际应用场景中，

　　除了常规的饮料包装生产配套，该三维模型还可用于包装专业的教学演示，直观展示皇冠盖的密封原理与冲压成型工艺，也可用于品牌文创产品的开发，比如基于该结构衍生的冰箱贴、装饰摆件、迷你收纳盒等产品的结构设计，建模时保留的所有参数化特征可直接修改尺寸适配不同的衍生设计需求。设计过程中特意规避了容易出现的建模误差，比如裙边齿的等分精度控制在0.05°以内，保证压合时每个齿的受力均匀，不会出现个别齿咬合过松导致的密封失效问题；顶面印刷区域的平面度控制在0.1mm以内，满足高速印刷时的套印精度要求，避免品牌标识印刷出现偏移、模糊的问题。另外针对运输过程中可能出现的瓶盖磕碰变形问题，建模时在裙边与顶面的过渡位置做了15°的锥面加强结构，提升了瓶盖整体的抗侧向挤压能力，常规堆叠运输状态下不会出现裙边变形导致的密封失效。
