带侧置凸台叉槽式圆柱销轴结构

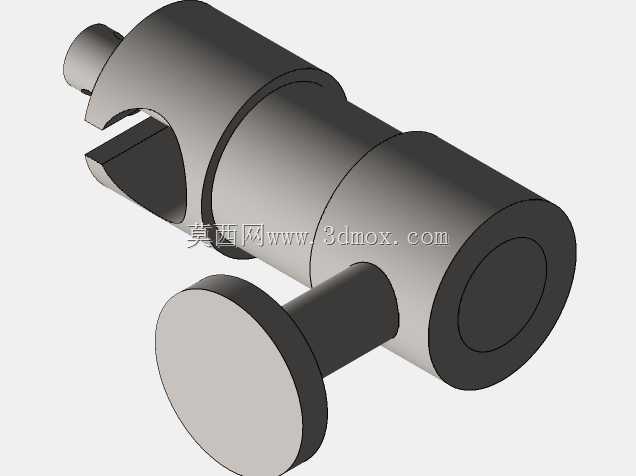

　　该轴类零件属于机械传动与连接场景中的常用受力构件，整体以同轴阶梯圆柱段为主体结构，主体圆柱段承担主要的径向承载与轴向定位功能，不同直径的圆柱段之间采用直角台阶过渡，可在装配时抵靠安装座的定位端面，限制轴件沿轴向的窜动位移，保证装配位置的精度稳定性。零件一端加工有对称开口的叉形槽结构，该槽口用于嵌入拨叉、连杆端头的配合凸块，可将轴件的周向转动转化为配合件的直线往复动作，或是将外部的拨动力矩传递至轴件本身，实现扭矩的传递与动作切换，槽口的侧壁做了等厚度设计，保证受力时两侧应力分布均匀，避免单侧应力集中导致的槽口开裂变形。零件侧部垂直于主体轴线伸出的带圆盘凸台的短圆柱结构，属于动作触发端，圆盘端面为平面接触设计，可与凸轮、

　　顶杆等触发构件直接接触，当外部构件顶推该圆盘端面时，可带动整个轴件沿自身轴线方向做直线滑移，实现工位切换、锁止到位、触点触发等功能，短圆柱与主体圆柱的结合处采用圆角过渡，降低垂直相交位置的应力集中系数，承受反复顶推载荷时不易出现根部断裂的问题。零件另一端的小直径圆柱段为导向段，装配时插入安装基座的导向孔内，为轴件的轴向滑移提供导向支撑，导向段的直径与主体段直径的差值控制在合理范围，既保证导向段有足够的抗弯强度，也能控制导向孔的加工尺寸，降低配套基座的加工难度。从安装边界来看，该零件的整体径向最大尺寸为侧部圆盘的外圆直径，轴向总长度为叉槽端端面到主体圆柱尾端端面的距离，装配时需要在安装基座上预留对应直径的主安装孔，

　　同时在侧部凸台的滑移路径上预留足够的避让空间，避免凸台滑移时与基座结构发生运动干涉，叉槽端的开口方向需要与配合拨叉的运动平面保持平行，保证拨叉动作时能顺畅嵌入槽口，不会出现卡滞、别劲的情况。在实际应用场景中，这类轴件常出现在小型操纵机构、锁止机构、轻载传动工位中，比如小型设备的档位切换轴、舱门锁止传动销轴、工装夹具的定位触发轴，工作过程中同时承受轴向的顶推载荷、周向的扭转载荷以及径向的支撑载荷，因此结构设计时各段的直径配比都经过受力核算，主体圆柱段的直径满足抗扭截面系数要求，侧部短圆柱的直径满足抗弯要求，叉槽的深度满足配合件的嵌入深度要求，不会出现受力时脱开的问题。零件所有外圆面均为回转面，

　　加工时可采用车削一次装夹完成主要外圆的加工，叉槽结构可通过铣削加工成型，侧部凸台与主体的垂直相交结构可在焊接或整体成型后通过二次装夹车削完成圆盘端面的加工，整体加工工艺性较好，适合小批量机加工生产。装配时可在主圆柱段加装衬套来降低滑移时的磨损，延长零件的使用寿命，衬套的内孔与主体圆柱采用间隙配合，保证轴件滑移顺畅无卡滞，叉槽与配合拨叉之间保留微小的活动间隙，避免温度变化导致的热胀卡滞，同时间隙量控制在合理范围，避免动作传递时出现过大的空行程，影响动作响应的精度。
