硅材质胶辊传动输送辊结构设计

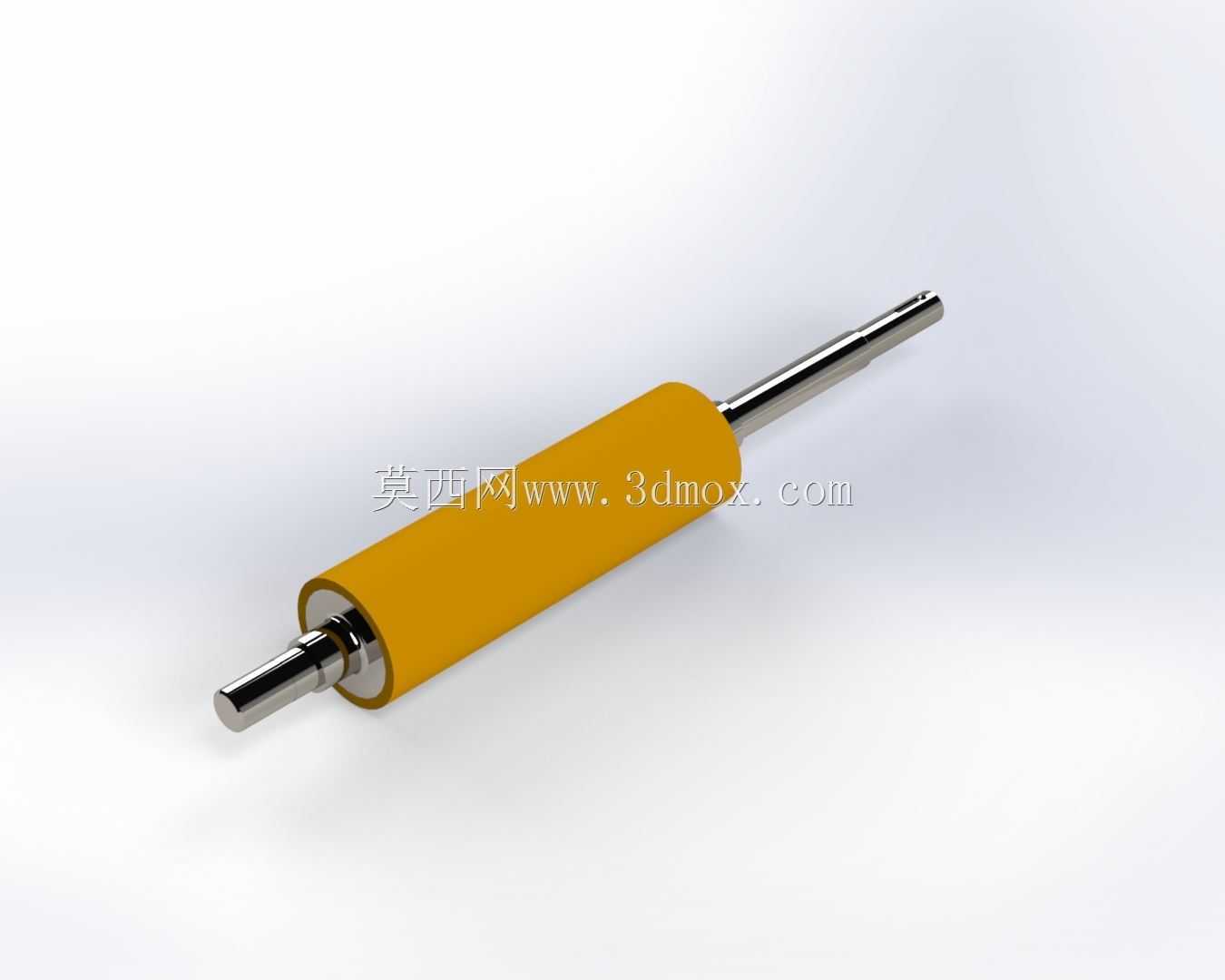

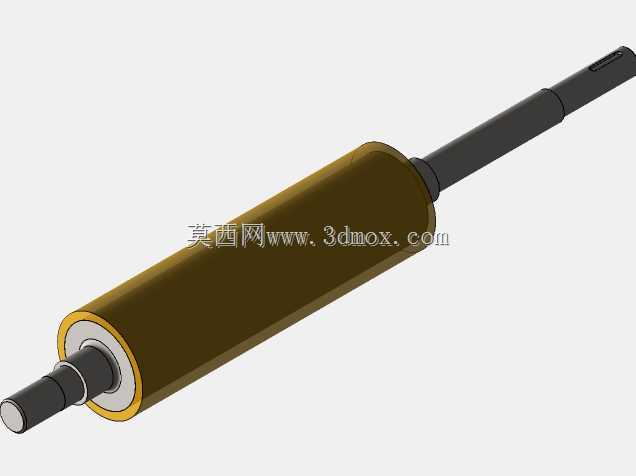

　　这款硅质辊件的结构设计，核心围绕通讯电子生产场景的轻载输送、压合作业需求展开，在SMT贴片、柔性线路板传输、小型通讯模组组装工位中，这类辊件承担着基材平稳输送、薄型工件轻压压合的核心作用，避免硬质金属辊面划伤通讯元器件的表层镀层或柔性基材。从结构设计逻辑来看，辊体采用硅质包覆层与金属芯轴复合的结构，中间的硅质包覆层选用邵氏硬度适中的硅橡胶材质，既具备足够的摩擦力带动薄型基材匀速行进，又能通过自身的弹性形变补偿0.2mm以内的工件厚度差，避免压合过程中出现局部压力过大压损通讯元件引脚的问题。两端伸出的金属芯轴采用阶梯轴结构设计，轴径根据安装轴承的内孔尺寸做公差匹配，轴端的倒角处理方便装配时快速穿入轴承内圈，

　　芯轴与硅质包覆层之间采用过盈配合加粘接的复合连接方式，能够承受1500r/min以内的连续运转扭矩，不会出现包覆层与芯轴打滑空转的问题。从安装边界来看，芯轴两端的安装轴段长度统一为12mm，适配常规6000系列深沟球轴承的安装宽度，辊体总长度根据对应工位的输送幅宽设计为120mm，硅质包覆层的外径为20mm，安装时两轴承座的中心距需要比辊体总长度预留0.5mm的轴向窜动间隙，避免热胀冷缩导致辊体卡滞。在实际应用场景中，这类硅辊常成对布置在通讯产品组装线的进料工位，上下辊之间的间隙可通过调节螺栓调整，最小可适配0.1mm厚度的柔性FPC线路板输送，硅质表层的防静电配方处理，能够避免输送过程中产生的静电击穿通讯芯片，

　　满足电子生产车间的ESD防护要求。设计过程中针对芯轴的同轴度做了严格的形位公差约束，两端安装轴的同轴度公差控制在0.02mm以内，保证辊体高速运转时的径向跳动量不超过0.03mm，避免输送过程中出现基材走偏、压合压力不均的问题。硅质包覆层的表面做了细磨砂处理，粗糙度控制在Ra1.6，既保证足够的摩擦系数带动基材行进，又不会在光滑的通讯元件外壳表面留下压痕或划痕。不同于普通工业胶辊，这款硅辊的整体重量控制在120g以内，轻量化的结构设计降低了驱动端的负载，适配小型通讯组装设备的小功率驱动电机，不需要额外配置大扭矩减速机构即可驱动运转。在维护层面，硅质表层具备良好的耐擦拭性能，日常清理时使用无尘布沾取酒精即可擦拭表面残留的助焊剂、

　　灰尘等污渍，不会出现表层溶胀、开裂的问题，长期使用的磨损量控制在每1000小时运转磨损不超过0.1mm，满足通讯生产线连续作业的使用寿命要求。结构设计时还考虑了快速更换需求，芯轴两端没有设计复杂的定位卡槽，拆卸时只需要将轴承座端盖打开即可直接抽出辊体，更换新辊的时间不超过2分钟，能够减少生产线停机维护的时间成本，适配通讯产品快速迭代换产的生产节奏。
