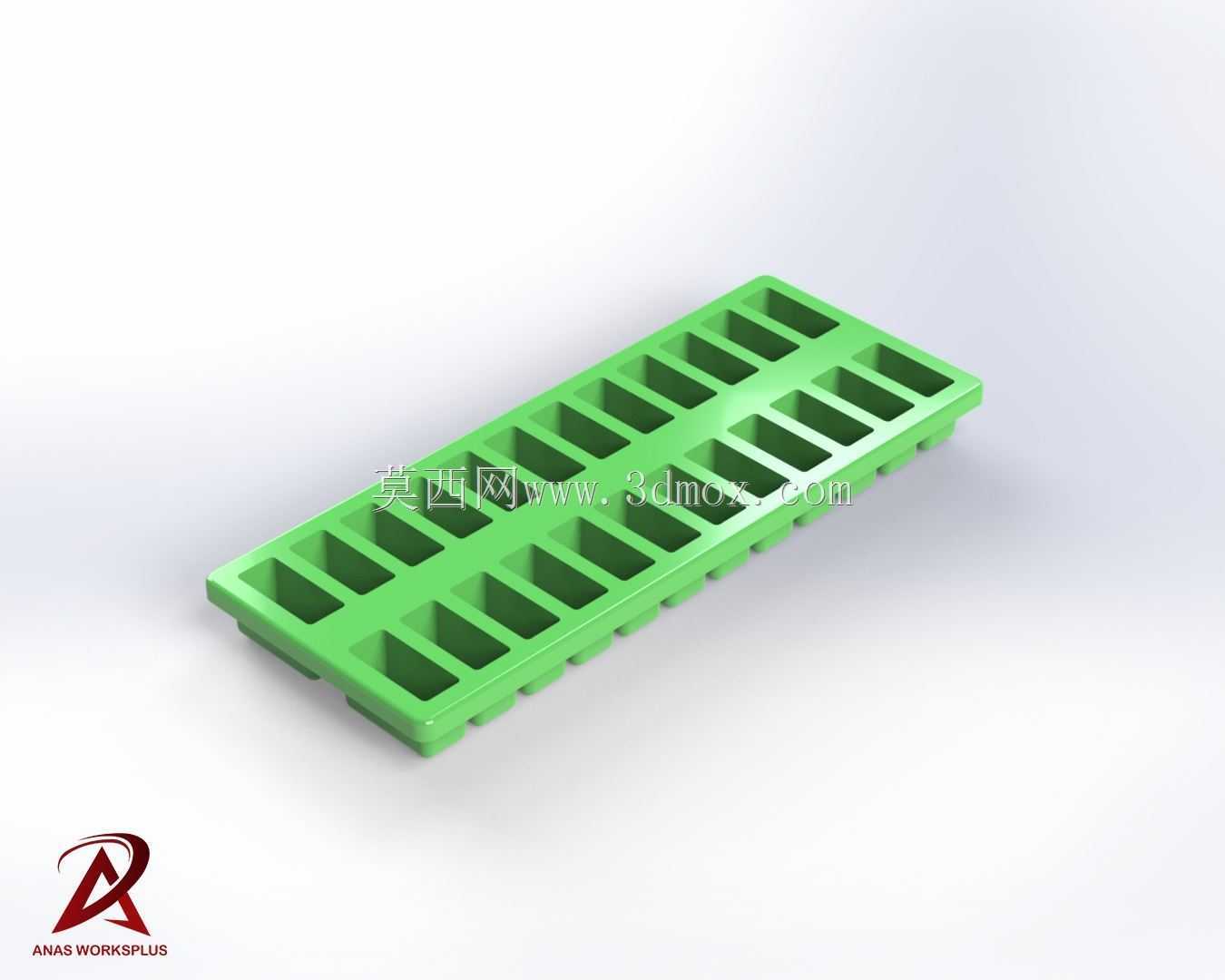

多格长条式家用制冰塑料模具结构设计

　　这款长条式多格冰模，主要面向家用冷冻、小型饮品店批量制冰场景设计，整体采用食品级硬质塑料注塑成型的结构思路，在日常使用中可直接放置于家用冰箱冷冻层抽屉内，单排排布的格槽设计适配多数常规冰箱冷冻室的层架高度，不会出现因模具过高导致抽屉无法闭合的问题。从结构设计逻辑来看，模具整体采用等距排布的矩形冰格槽，单格槽体做了微小的拔模斜度处理，斜度控制在1.5度左右，既不会因为斜度过大导致冰块成型后形状偏差，也能保证冷冻完成后冰块可以轻松从槽体内脱出，不需要额外撬动槽体边缘，减少长期使用后槽体开裂的风险。模具整体的外边框做了加厚2mm的围边设计，一方面是提升整体结构的抗形变能力，在冷冻环境下塑料材质低温脆化的特性下，

　　加厚围边可以避免取放时磕碰导致的边角碎裂，另一方面围边略高于格槽顶面0.8mm，叠放时上层模具不会直接压到下层格槽内的冰块，可实现多层叠放节省冷冻空间。格槽之间的连接筋位做了圆弧过渡处理，没有尖锐直角，一方面是注塑生产时可以减少应力集中，避免注塑冷却过程中筋位处出现缩痕、翘曲问题，另一方面日常清洗时不会残留清洁死角，水流冲刷即可带走槽间残留的水渍，避免长期使用后积垢。从安装与使用边界来看，模具整体长度适配常规家用冰箱冷冻抽屉的进深尺寸，宽度方向预留了手指抓取的侧边余量，不需要完全抽出抽屉即可取放模具；格槽的单格容积经过测算，单块冰块的尺寸适配常规口径的水杯、饮料瓶，不会出现冰块过大无法放入杯口的问题，同时单排20格的容量设计，

　　单次制冰即可满足3-4人日常饮品加冰的需求，不需要频繁注水冷冻。模具底部做了细微的防滑纹理设计，放置在冷冻室层架上时不会因为抽屉抽拉的惯性出现滑移倾倒，避免注水后移动过程中水液洒出。在结构壁厚设计上，槽体底部壁厚控制在1.2mm，侧壁壁厚1.5mm，既保证了低温环境下的结构强度，也能提升冷冻时的热传导效率，缩短制冰等待的时间，不会因为壁厚过厚导致冷量传递变慢。格槽的上口边缘做了微小的圆角倒角，冰块脱出时不会因为锐边切割导致冰块边角碎裂，保证成型冰块的完整度。整体结构没有多余的卡扣、活动部件，一体注塑成型的结构不存在零件脱落的风险，日常使用除了注水、取冰、清洗之外不需要额外的维护操作，适配家用场景下低维护成本的使用需求。

　　针对冷冻环境下塑料材质的收缩特性，设计时提前预留了低温收缩余量，避免在-18℃的常规冷冻温度下出现整体翘曲变形，导致放置不稳、格槽内水液分布不均的问题。侧边的抓取位做了内凹的弧度设计，手指扣取时贴合指腹曲线，即使手上沾有水渍也能稳定拿取模具，不会出现滑脱掉落的情况。
