执手式通道门锁把手三维结构设计

　　该执手式门锁把手主要适配室内木质门、钢制防火门、商用通道门等场景，作为锁具系统的直接操作构件，承担着驱动锁舌伸缩、实现门体启闭控制的核心作用，日常使用中需要承受反复扳动的交变载荷，同时要兼顾操作手感与外观协调性，是民用及商用建筑五金中用量极大的基础构件。

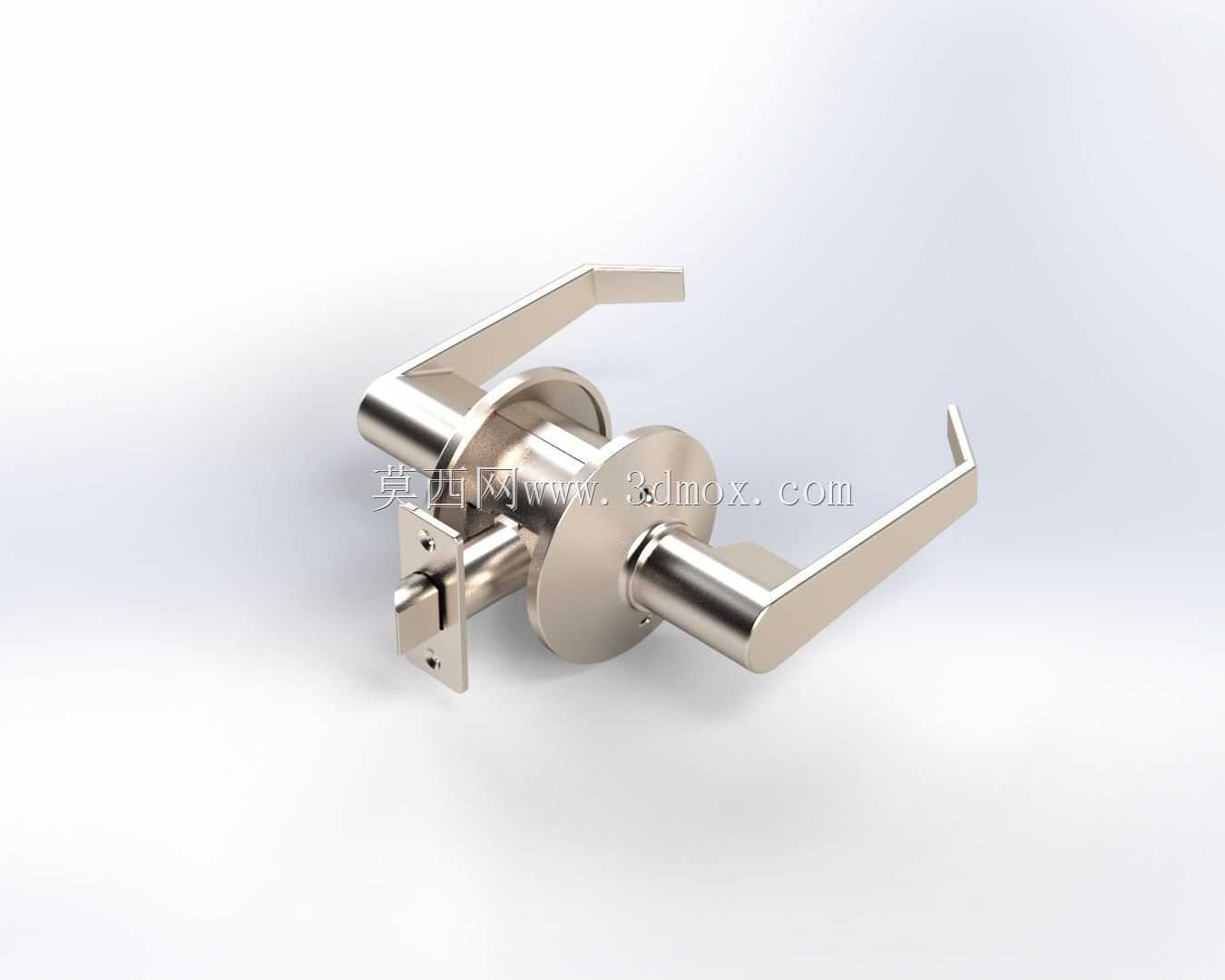

　　从结构设计逻辑来看，该模型采用了对称式双执手布局，适配门体两侧的操作需求，中间的圆形基座为安装定位基准，内置的转轴结构直接连接锁体的方杆传动位，扳动执手时扭矩通过转轴传递给锁体方杆，带动锁舌回缩完成开门动作，松开执手后依靠锁体内部的复位弹簧带动执手回归水平初始位置，整个传动路径做了同轴度优化，避免长期使用后出现执手下垂、卡滞的问题。基座与门体贴合的安装面做了平整化处理，预留的两个螺丝安装孔位对应常规门锁的安装孔距，不需要额外扩孔即可适配市面多数标准锁体，安装时只需要将方杆插入锁体的传动孔，再从门体另一侧拧入固定螺丝即可完成装配，对安装工人的操作门槛较低，也方便后期的维护更换。

　　外形设计上采用了简约的直执手造型，执手末端做了小幅上翘的弧度处理，贴合人手握持时的自然角度，扳动时手掌与执手的接触面积更大，受力更均匀，不会出现硌手的问题，整体表面做了亮面金属质感的处理，适配现代简约、工业风等多数室内装修风格，不会出现突兀的视觉感。尺寸设计上严格遵循民用门锁的通用安装规范，基座直径适配常规50mm规格的门锁开孔，执手长度控制在120mm左右，既保证了足够的扳动力臂，操作时不需要施加过大的握力，又不会因为长度过长导致日常通行时发生勾挂衣物的问题，转轴中心距离门体表面的突出高度控制在65mm以内，满足无障碍通行的空间要求，不会对过往人员造成磕碰风险。

　　在结构强度的设计考量上，执手与转轴的连接位置做了加厚过渡处理，避免反复扳动时应力集中导致的断裂问题，整个构件的壁厚设计兼顾了强度与材料成本，在满足10万次以上启闭寿命测试要求的前提下，尽可能减少不必要的材料冗余，适配锌合金压铸或者不锈钢冲压的常规加工工艺，量产时的良率更高。基座内部预留了弹簧卡位的结构槽，不需要额外加装定位件即可固定复位弹簧的位置，装配工序更简单，同时转轴与基座的接触位置设计了耐磨衬套的安装位，长期使用时可以减少金属之间的直接摩擦，降低启闭时的异响，延长构件的整体使用寿命。

　　从实际选型适配的角度来看，该结构可以适配35-50mm厚度的常规室内门，只需要根据门厚调整连接方杆的长度即可，不需要改动主体结构，执手的转动角度设置为45度，符合多数用户的操作习惯，扳动到最大角度时锁舌可以完全回缩，不会出现锁舌卡滞在门框锁扣盒内的问题。安装边界上，基座的覆盖范围可以完全遮挡住门体上的开孔，即使开孔存在小幅的位置偏差，也可以通过基座的遮挡保证外观的整洁度，对现场安装的容错率更高。
