库纳法长丝食品加工生产设备结构

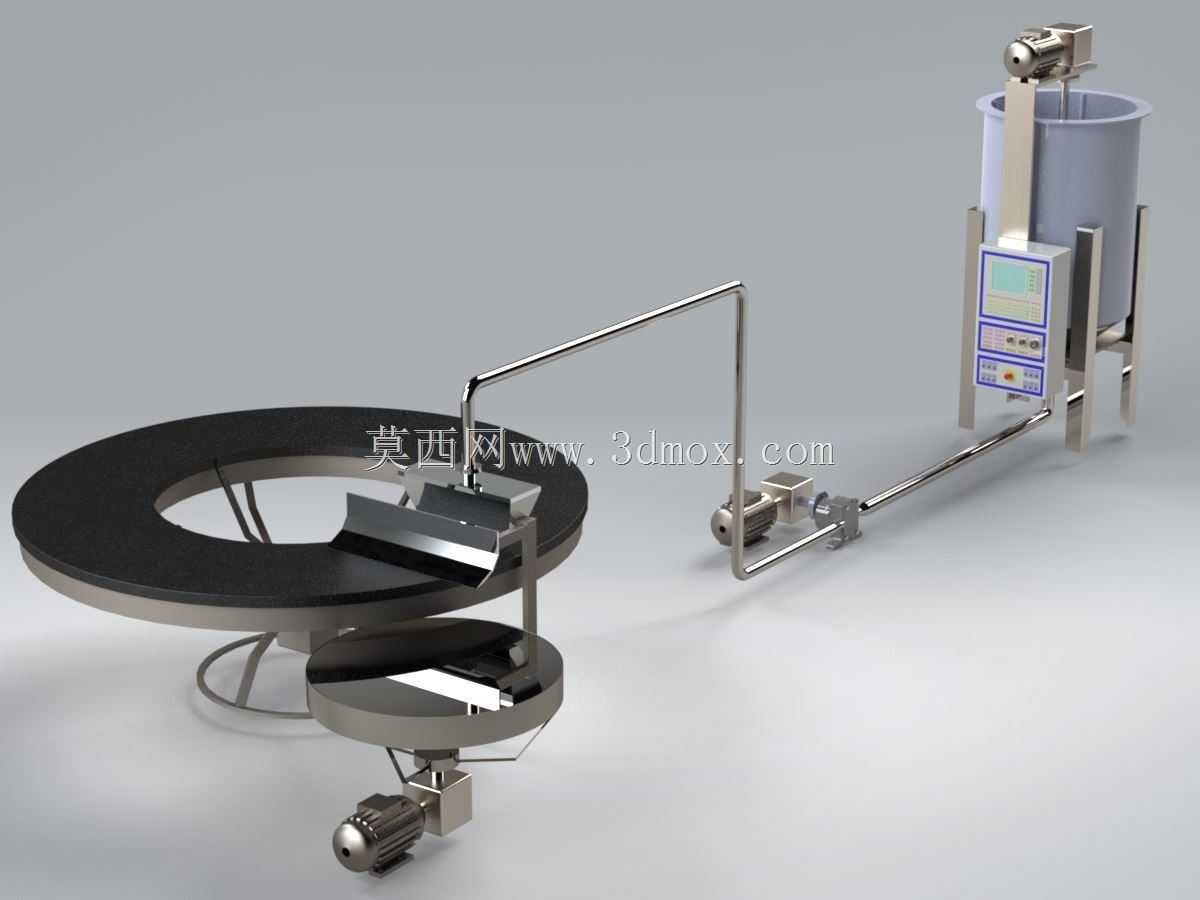

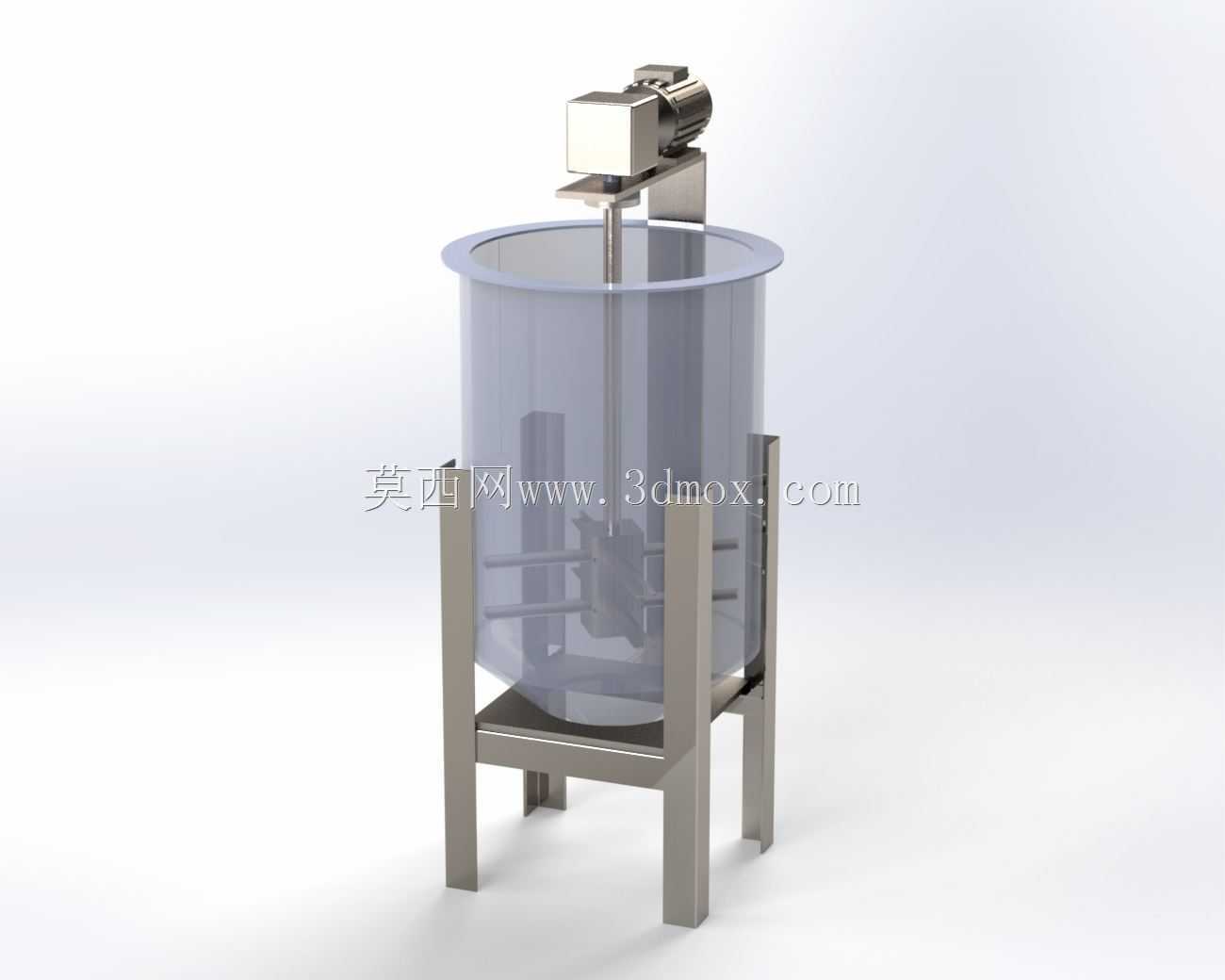

　　这套设备面向中东特色甜点库纳法的工业化量产场景设计，核心解决传统手工制作长丝糖丝效率低、丝径均匀度差、成型规格不统一的痛点，适配中小型食品加工厂的连续化生产需求，可对接前端原料熬制工序与后端摆盘、烘烤工序，形成完整的甜点加工链路。设备整体分为三个核心功能单元，分别是储料搅拌单元、泵送输送单元、环形成型出料单元，三个单元通过卫生级不锈钢管路连接，所有与食材接触的部位均采用食品级304不锈钢材质，满足食品加工的卫生要求，避免食材残留与锈蚀风险。储料搅拌单元采用立式圆柱桶结构，桶身底部设置锥度导流面，避免高粘度糖料在桶底沉积残留，顶部安装带变频调速的搅拌机构，搅拌桨采用框式加刮板组合结构，刮板贴合桶壁设置，

　　可在搅拌过程中持续刮除粘附在桶壁的糖料，防止糖料因长时间受热出现焦糊结块，搅拌转速可根据糖料熬制后的粘度灵活调整，保证储料桶内的糖料始终保持均匀的流体状态，不会出现分层、凝固的问题。储料桶侧面集成了控制箱体，箱体上设置了参数调节界面与运行状态指示灯，可直接在设备端调整搅拌转速、泵送流量、出料速度等核心参数，操作高度适配车间操作人员的站立操作高度，无需弯腰或抬手即可完成参数调整。泵送输送单元采用卫生级螺杆泵结构，相比普通离心泵，螺杆泵对高粘度流体的输送稳定性更强，不会出现高粘度物料输送时的脉冲、断流问题，泵体进出口均采用快装卡箍连接，方便日常生产结束后的拆卸清洗，输送管路采用折弯成型的无缝不锈钢管，管路转角处均采用大圆弧过渡，

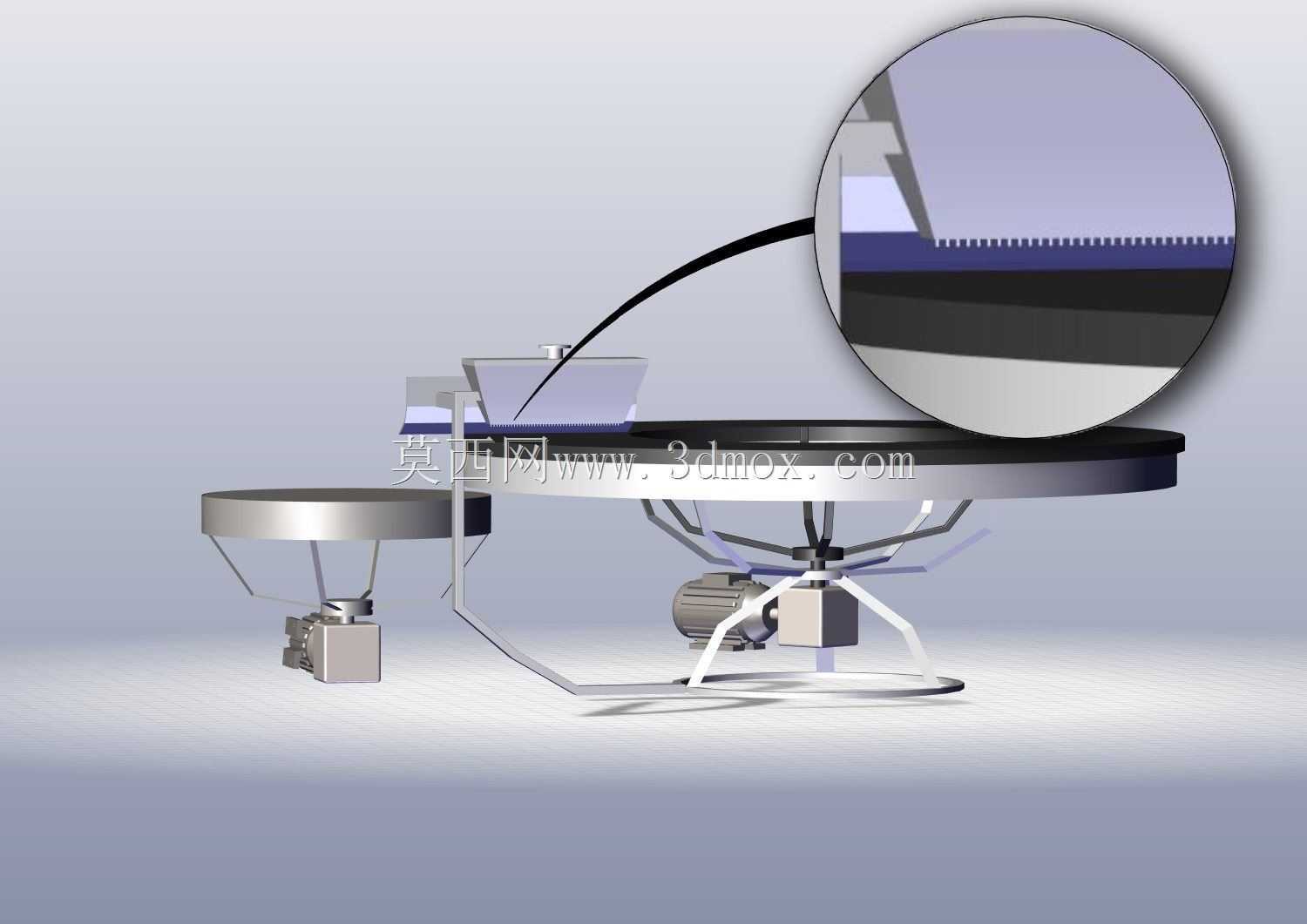

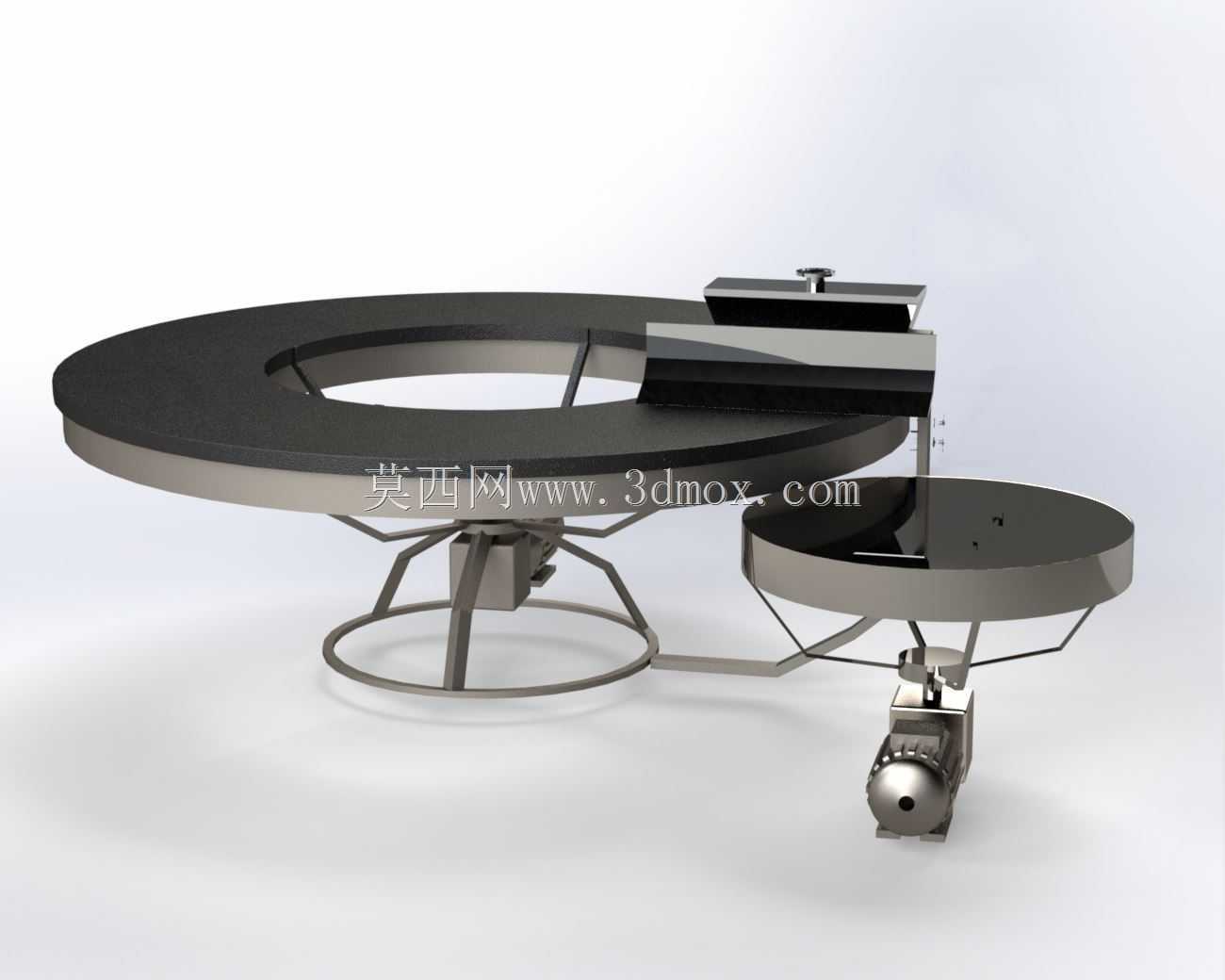

　　避免直角转角造成的物料滞留，管路全程设置一定的倾斜角度，防止停机时管路内残留的糖料凝固堵塞管路。环形成型出料单元是整套设备的核心执行部分，采用双层环形转盘结构，上层大直径转盘为成型工位，转盘表面铺设有食品级不粘涂层，糖料从管路末端的窄缝出料口流出后，在转盘的匀速转动下被连续拉成均匀的长丝状，自然铺落在转盘表面形成厚度均匀的丝层；下层小直径转盘为转接出料工位，当铺丝达到设定厚度后，上层转盘的刮料机构动作，将成型的长丝层刮落至下层转盘，再由下层转盘将成型的长丝输送至下一工序。转盘的驱动电机安装在设备底部支架上，通过减速器与转盘中心转轴连接，转轴处设置有食品级防水密封结构，避免清洗过程中清洗水进入传动部件造成润滑脂泄漏污染食材。

　　整套设备的安装边界可根据车间场地灵活调整，储料单元与成型单元的相对位置可通过管路长度调整，最小安装占地长度约3.2米，宽度约1.8米，设备底部设置有可调高度的支撑脚，可适应车间地面不平整的安装条件，支撑脚的调节行程为80毫米，可将设备整体调至水平状态，保证转盘转动时的平面度误差不超过1毫米，避免丝层厚度不均的问题。在设计过程中，重点考虑了高粘度糖料的流动特性，所有与物料接触的流道均做了镜面抛光处理，表面粗糙度Ra值不大于0.8微米，降低糖料在流道内的粘附阻力；出料口的缝隙宽度可通过调节螺栓进行微调，调整范围在0.5毫米到3毫米之间，可根据生产需求生产不同粗细的库纳法长丝，适配不同品类甜点的制作要求。设备的传动部件均设置有安全防护外壳，所有转动部位无外露尖角，避免生产过程中操作人员误触造成安全事故，电气线路均采用防水护套敷设，控制箱体的防护等级达到IP65，可直接使用高压水枪对设备表面进行冲洗，满足食品车间每日清洗消毒的要求。从结构建模的角度来看，这套设备的建模过程重点处理了不锈钢管路的空间折弯路径、搅拌桨与桶壁的间隙配合、转盘转动机构的同轴度配合关系，所有标准件均采用食品机械行业通用规格，方便设备加工制造过程中的配件采购与后期维护更换，设备整体的重心经过校核，满料状态下的重心落在底部支撑框架的中心位置，不会出现运行过程中的晃动、侧翻风险。
