多接口弯式气体输送法兰连接管路

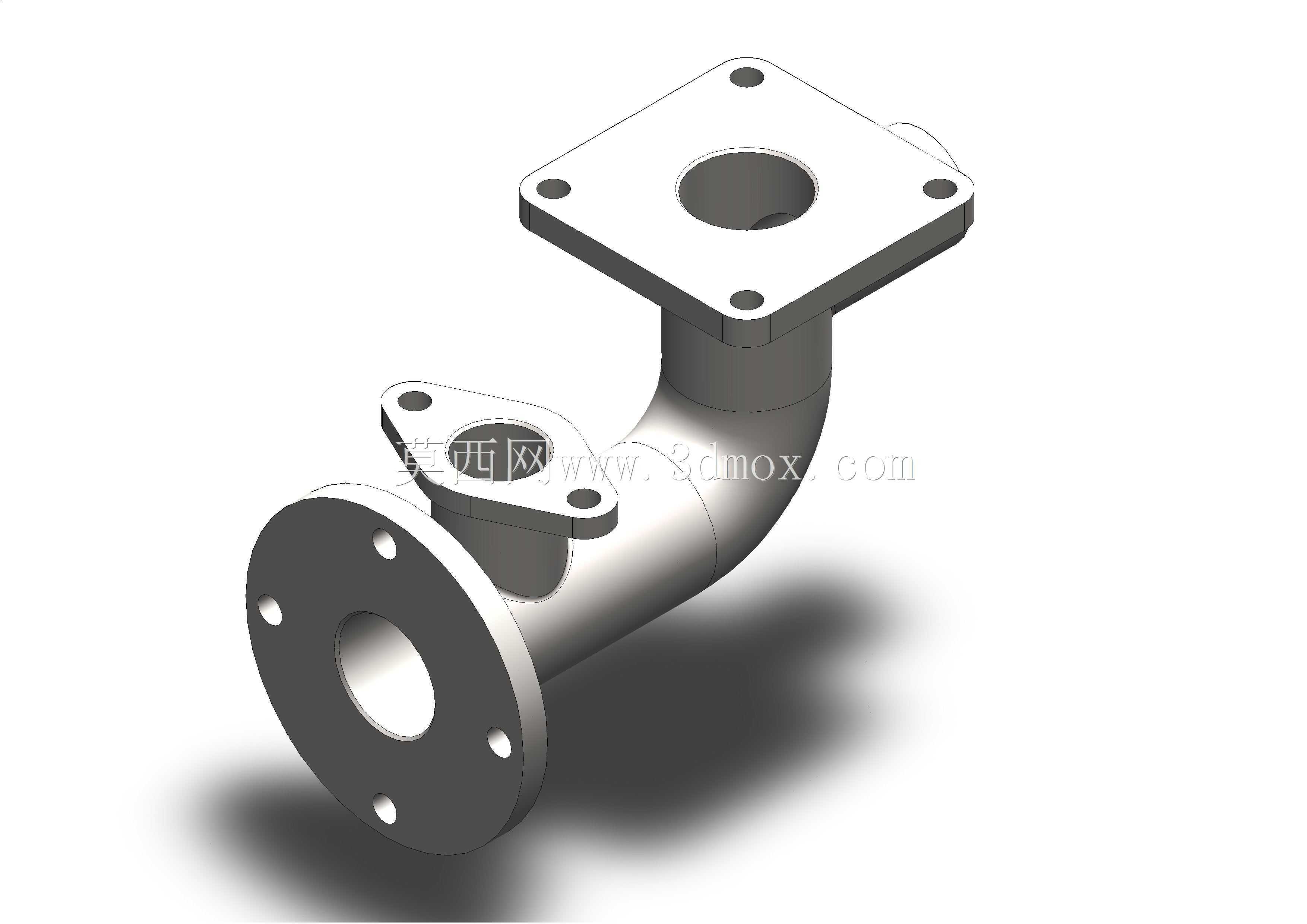

　　这款弯式气体输送管路，核心应用在中小流量的低压气体输送场景，常见于小型内燃机进气支路、工业气动设备的集中供气管路末端、实验室气路的分流转接段，也可适配小型通风除尘系统的局部管路转向接驳，用来完成不同安装方位接口之间的气路连通，同时兼顾多支路的气体分流需求。从结构设计来看，主体采用90度平滑弯转的流道设计，弯管段的曲率半径经过流阻校核，避免直角弯折带来的气流紊流与压损，保证气体输送过程的平顺性，减少气流脉动带来的管路振动。三个连接接口分别适配不同的安装对接需求：一端为大尺寸圆形法兰接口，法兰盘上均匀布置6个螺栓安装孔，孔位采用跨中分布设计，适配DN80规格的常规管路对接，法兰端面预留有密封垫片的安装槽位，

　　可配合橡胶或金属缠绕垫片实现端面静密封，防止气体泄漏；弯管上端为方形法兰安装座，四个角位置布置安装孔，适合直接固定在设备壳体的平面安装位上，方形座中心的通孔与主管路连通，作为主进气或主出气的固定端；弯管侧部伸出的小型带法兰接口，为支路取气口，可外接小直径的传感管路、泄压支路或者辅助供气支路，无需额外在主管路上开孔焊接，减少现场加工的密封隐患。设计过程中优先考虑了安装边界的适配性，整体管路的安装高度控制在适配常规设备舱的预留空间范围内，方形法兰的安装孔距与圆形法兰的螺栓孔中心圆尺寸，都匹配行业通用的安装接口标准，不需要额外制作过渡转接件即可完成装配。管壁厚度根据低压气体输送的承压要求设定，兼顾结构强度与轻量化需求，

　　弯管段与各法兰接口的连接位置做了圆弧过渡加强，避免应力集中导致的管路开裂，长期受气流脉动载荷作用下也能保证结构可靠性。流道内壁做了平滑过渡处理，没有突兀的台阶或凸起，减少气体输送过程中的杂质滞留，也能降低流阻带来的能耗损失。侧部支路接口的角度经过空间校核，安装后不会与周边的线束、其他管路产生干涉，支路接口的法兰面与主方形安装座的平面保持平行，方便支路管路的走线固定。在实际选型应用中，这款管路可直接替换同规格的焊接弯管组件，相比现场焊接的管路，其各接口的位置度精度更高，密封面的平面度有保障，不需要现场做焊接后的打磨、校正工序，能大幅缩短设备装配的周期，也避免焊接缺陷带来的泄漏风险。针对不同的应用场景，管路材质可适配铸铁、

　　铸铝或者不锈钢材质，分别对应普通工业环境、轻量化需求场景以及腐蚀性气体输送场景，不同材质版本的接口安装尺寸保持一致，具备良好的互换性。安装时仅需按照各法兰的孔位对齐，放入对应规格的密封垫片，按对角顺序拧紧固定螺栓即可完成装配，后期维护时拆卸也十分便捷，可单独更换密封垫片即可重复使用，降低运维成本。
