可调式管夹支撑扶手结构设计方案

　　这款可调式管夹支撑扶手，核心应用场景覆盖工业设备操作工位辅助支撑、轻型输送线旁人员倚靠防护、小型实验设备操作扶手加装、商用展示架侧装扶手等多个领域，区别于常规固定式扶手，它采用分体式夹装结构，不需要在被安装的圆管上做打孔、焊接等二次加工，就能完成快速固定，对原有管材的结构强度没有破坏，适配现场加装改造的需求。从实际用途来看，它一方面可以作为人员操作时的手部支撑点，降低长时间站立操作的疲劳感，另一方面也能作为临时防护构件，在设备检修、工位操作时提供受力支撑点，避免人员失稳磕碰设备，部分场景下也可以作为管线梳理的辅助固定座，在扶手立柱侧面预留的平面上可以加装小型理线夹，规整设备旁的控制线缆。功能特性上，

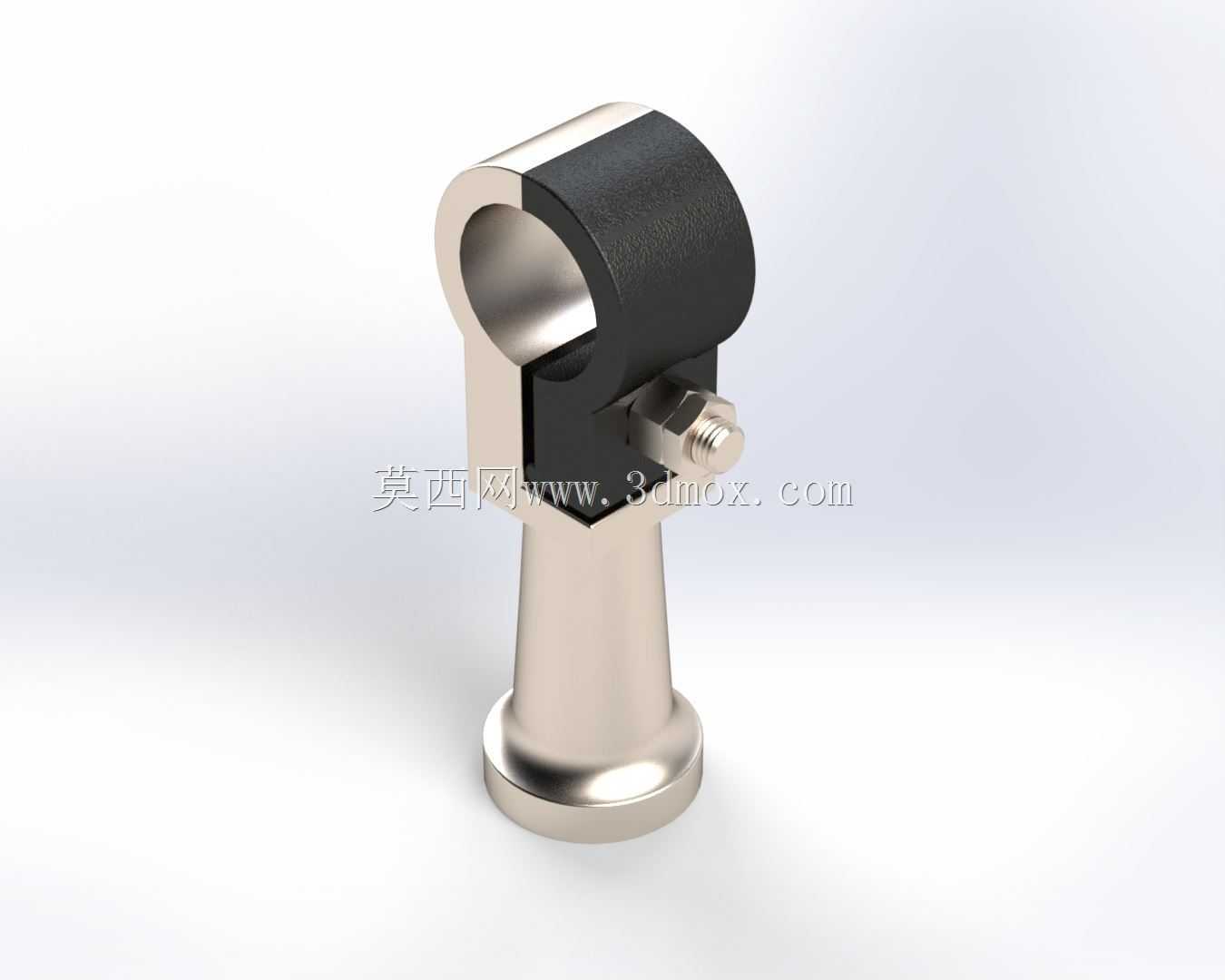

　　上部的夹装部分做了对半开的C型开口结构，开口内侧做了细微的防滑网纹处理，当锁紧螺栓拧紧时，橡胶防滑垫（图中黑色部分）会产生微量形变，紧密贴合被夹持圆管的外壁，既可以增大摩擦力防止扶手沿管材轴向滑动、绕管材周向转动，也能避免夹装力直接作用在管材表面造成漆面刮伤或者管材变形；下部的支撑立柱做了变径设计，靠近夹头的部分直径收窄，既减少了整体的材料用量，也给手部握持留出了足够的空间，底部做了圆弧过渡的法兰式接触面，当人员手部按压或者倚靠时，应力会沿着立柱的锥面均匀分散到夹头位置，不会出现应力集中导致的立柱断裂问题；侧面的锁紧螺栓采用了外六角加滚花头的复合设计，现场安装时既可以用扳手施加较大的锁紧力矩，应对大承重的使用场景，

　　也可以直接用手拧动完成临时固定，适配快速调试的需求。设计思路上，首先是确定夹装的适配管径范围，这款结构的C型开口做了10mm的调节余量，能适配外径在28mm到38mm之间的标准圆管，覆盖市面上绝大多数工业设备护栏、设备框架的常用管材规格；其次是受力校核，按照单人倚靠时最大1500N的垂直向下作用力、300N的侧向推力做静力学仿真，夹头与立柱连接的过渡圆角做了R3的处理，避免直角位置的应力集中，仿真结果显示最大应力出现在螺栓孔位置，远低于常用6061铝合金或者304不锈钢的屈服强度，满足日常使用的强度要求；然后是人机工程考量，立柱的握持部分直径设计为25mm，刚好符合成年人手部握持的舒适尺寸，握持段的长度做了120mm的设计，

　　能容纳整个手掌的握持宽度，表面做了喷砂处理，既不容易残留指纹污渍，也能增大握持时的摩擦力，手上沾有少量切削液或者油污时也不会打滑。外形尺寸与安装边界方面，整体总高度为145mm，夹头部分的最大外径为42mm，锁紧螺栓拧紧后突出夹头表面的长度为12mm，安装时只需要在被夹持管材的对应位置预留出50mm的轴向安装空间，夹头周向30mm范围内没有其他构件干涉即可完成安装；夹装时不需要专用工装，先将两个半片夹头卡在管材的目标位置，放入黑色防滑垫层，穿入锁紧螺栓，先手动拧到夹头与管材贴合，调整好扶手的垂直角度，确保立柱处于竖直向下的状态，再用扳手将螺栓拧紧到规定力矩即可，整个安装过程不超过5分钟，后期如果需要调整扶手的位置或者角度，只需要松开螺栓，移动到目标位置重新锁紧即可，不需要更换任何配件，维护成本极低。另外在细节设计上，夹头与立柱的连接部分采用了一体加工成型的结构，没有采用焊接或者螺纹连接的方式，避免了连接位置松动的风险，长期使用下不会出现扶手晃动摇摆的问题；底部的握持端面做了R5的圆弧倒边，没有尖锐的棱角，人员握持时不会硌手，即使不小心磕碰也不会造成划伤；黑色防滑垫层采用耐磨丁腈橡胶材质，耐油污、耐老化，长期在车间环境下使用也不会出现开裂、变硬的问题，夹紧力保持率能达到初始状态的85%以上，不需要定期拧紧螺栓维护。
