涡轮增压器金属叶轮精密结构设计

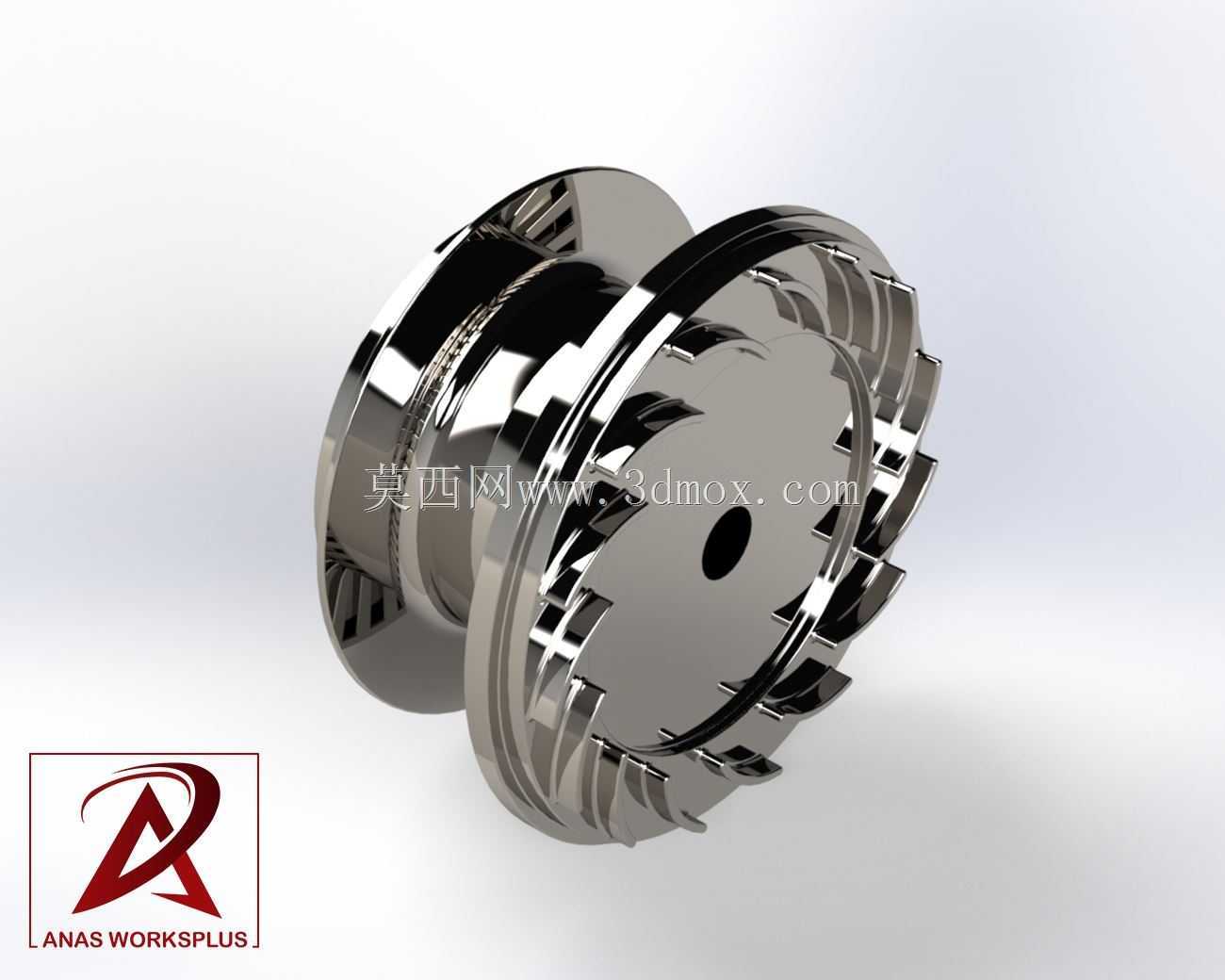

　　在车用内燃机、小型航空动力、工业发电机组的增压系统中，涡轮叶轮是承接排气能量、驱动压轮实现进气压缩的核心旋转部件，其结构设计直接决定动力单元的响应速度、增压效率与高转速工况下的运行可靠性。这款叶轮采用径向流入式结构设计，气流从叶轮外缘沿径向进入叶轮流道，在叶片导流作用下转向90度后沿轴向流出，这种流道走向适配涡轮增压器的蜗壳布局，能最大程度降低排气气流的转向损失，让高温高压排气的动能更顺畅地转化为叶轮旋转的机械能。从结构细节来看，叶轮整体为一体化铣削成型结构，没有分体焊接带来的应力集中点，叶片型线采用后弯式设计，叶片前缘做了小圆角钝化处理，避免高速气流长期冲刷造成的前缘侵蚀，叶根与轮盘的过渡位置采用大圆角平滑衔接，

　　可分散高转速下的离心力载荷，降低叶根位置的应力集中系数，避免长期运行出现疲劳裂纹。叶轮的中心设置有高精度安装轴孔，孔壁加工有定位键槽，可与增压器转子轴实现周向固定，轴孔端面设计有同轴定位止口，能保证叶轮与转子轴装配后的同轴度，控制高转速下的动平衡量，避免旋转过程中出现径向跳动带来的轴承磨损、整机振动问题。轮盘背面设计有环形密封配合面，可与增压器中间体的密封环配合，阻挡高温排气进入中间体润滑油腔，避免润滑油受高温变质、密封件过早老化失效。从安装边界来看，叶轮的最大外径适配对应排量增压器的蜗壳流道尺寸，装配后叶片外缘与蜗壳内壁的间隙控制在合理范围，既不会因为间隙过大造成气流泄漏损失，也不会因为间隙过小在热态膨胀后出现叶片擦碰蜗壳的故障。

　　叶轮的轴向安装尺寸匹配转子轴的台阶定位长度，装配后叶轮背面与密封环座的间隙符合增压器的轴向窜动量要求，不会出现轴向窜动带来的叶轮碰擦故障。在实际工况适配性上，这款叶轮的叶片数量经过流场仿真优化，相邻叶片形成的流道截面沿气流方向平滑收缩，可让气流在流道内均匀加速，避免局部涡流带来的能量损失，同时叶片的厚度从叶根到叶缘逐渐减薄，在保证结构强度的前提下降低叶轮整体转动惯量，让增压器在发动机急加速工况下能更快提升转速，减少动力响应的迟滞感。轮盘的整体厚度经过离心力载荷校核，在最高工作转速下轮盘的最大应力低于材料的许用疲劳强度，可承受长期高转速循环载荷的作用，叶轮的整体重量经过动平衡优化设计，装配后无需过多去重即可满足增压器的动平衡精度要求，

　　降低生产环节的动平衡加工成本。在实际应用场景中，这类叶轮除了适配车用柴油、汽油发动机的涡轮增压器，也可用于小型燃气轮机、微型涡轮发电机等需要将流体动能转化为旋转机械能的动力设备，其结构设计可根据不同的工质参数、转速要求调整叶片型线、轮盘厚度与安装接口尺寸，适配不同功率等级的动力系统需求。设计过程中需要兼顾气动效率与结构强度的平衡，不能单纯追求流道的气动性能而忽略叶片、轮盘的结构强度，也不能为了提升强度过度增加部件厚度导致转动惯量过大、响应速度下降，每一处结构细节的尺寸确定都需要结合流场仿真、结构应力仿真、模态仿真的结果反复迭代，确保最终的叶轮结构既能满足气动效率要求，也能在全工况转速范围内稳定运行，避开共振转速区间，避免运行过程中出现共振断裂故障。
