带两端平座圆柱螺旋压缩弹簧结构设计

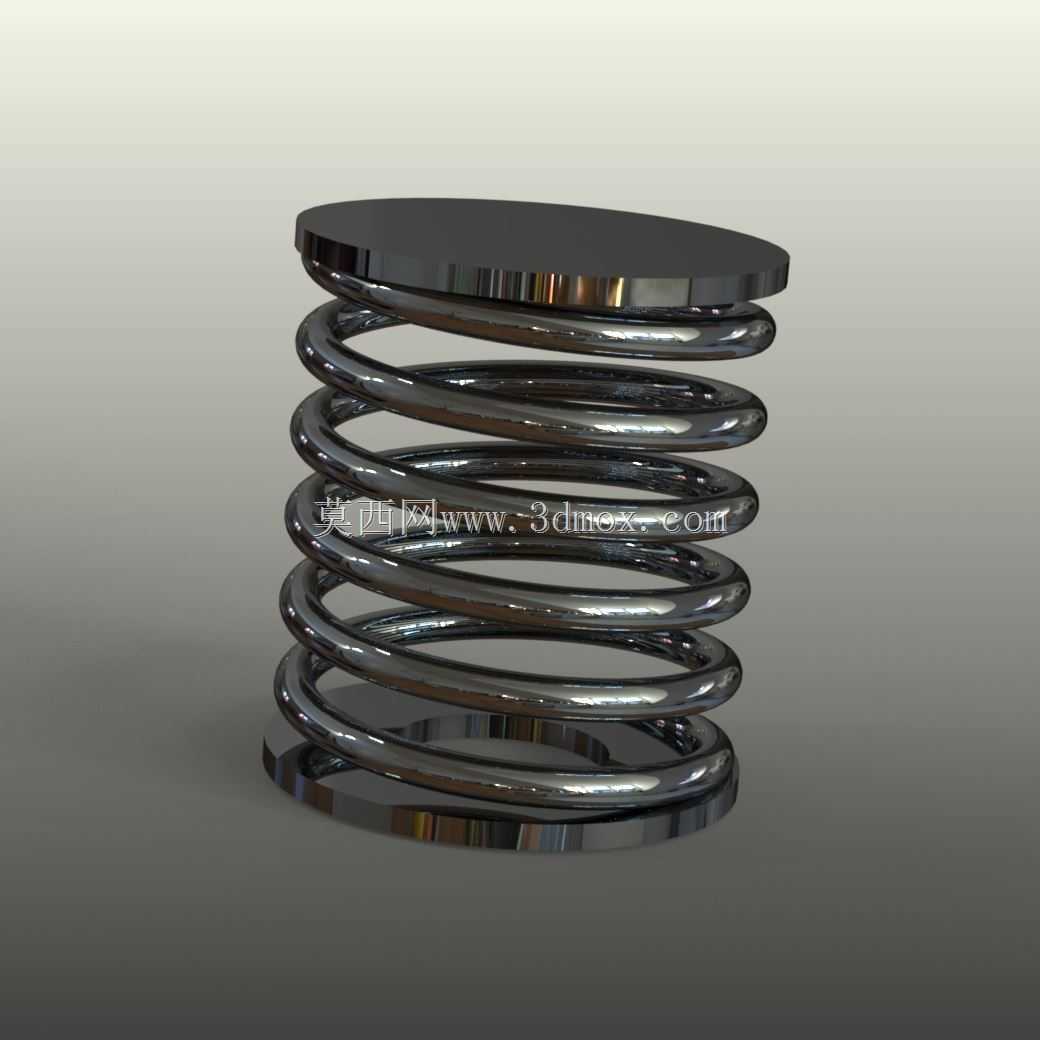

　　这款两端带平置支撑座的圆柱螺旋压缩弹簧，是机械结构里最常用的弹性蓄能元件之一，日常在各类需要缓冲、复位、储能、测力的场景里都能见到它的身影。从结构上看，两端的平座是和弹簧本体一体绕制后磨平处理的，支撑面和弹簧轴线保持垂直，安装时不需要额外加装弹簧座就能保证受力均匀，避免常规开口端弹簧安装后容易出现的偏载、侧向滑移问题，能有效降低配套结构的加工复杂度。

　　设计这类弹簧的时候，首先要匹配安装空间的边界约束：外径尺寸要适配安装孔的内径，预留单边0.5-1mm的间隙，避免弹簧受压变形时外径胀大卡滞在安装孔内；内径要比配套的导向轴外径大0.3-0.8mm，保证弹簧伸缩过程中不会和导向轴发生干摩擦，同时也能限制弹簧受压时的侧向弯曲变形量。两端平座的磨平长度通常要达到一圈簧丝周长的四分之三以上，磨平后的端部厚度不小于簧丝直径的四分之一，这样才能保证支撑面有足够的接触面积，承受载荷时不会出现端部压溃、翘曲的问题。

　　从实际应用场景来看，这类弹簧的适配范围极广：小到电器开关的复位结构、精密夹具的压紧元件，大到冲压设备的缓冲机构、阀门的启闭复位组件、车辆悬架的辅助缓冲单元，都能用到同结构的压缩弹簧。它的功能特性完全由结构参数决定：簧丝直径越大、弹簧中径越小、有效圈数越少，弹簧的刚度就越大，能承受的载荷就越高，适合大载荷、小变形量的工况；反之簧丝直径小、中径大、有效圈数多的弹簧刚度更低，适合需要小载荷、大行程缓冲复位的场景。

　　建模过程中要注意螺旋升角的一致性，每一圈簧丝的螺距要保持均匀，两端并圈磨平的部分要和有效圈部分平滑过渡，不能出现螺距突变、簧丝错位的问题，否则实际生产出来的弹簧受力时会出现应力集中，在交变载荷下很容易在缺陷位置发生断裂失效。另外还要考虑弹簧的并紧高度，也就是弹簧被压到各圈完全接触时的总高度，这个尺寸决定了结构的最小安装间隙，设计配套安装位的时候必须预留足够的空间，保证弹簧达到最大压缩量时不会被压并到超出材料的许用应力范围。

　　实际选型应用的时候，还要结合工作环境调整表面处理方式：普通室内工况做发黑处理就能满足防锈需求，潮湿或者有腐蚀的环境可以选用镀锌、镀镍处理，有高疲劳寿命要求的场景还要对簧丝做喷丸强化处理，提升表面压应力，延长循环载荷下的使用寿命。安装时要保证弹簧两端的支撑面平行度误差在允许范围内，导向结构的同轴度要符合设计要求，避免弹簧工作时出现偏磨，导致弹力衰减过快或者早期断裂。
