光纤入户壁挂式终端安装面板结构

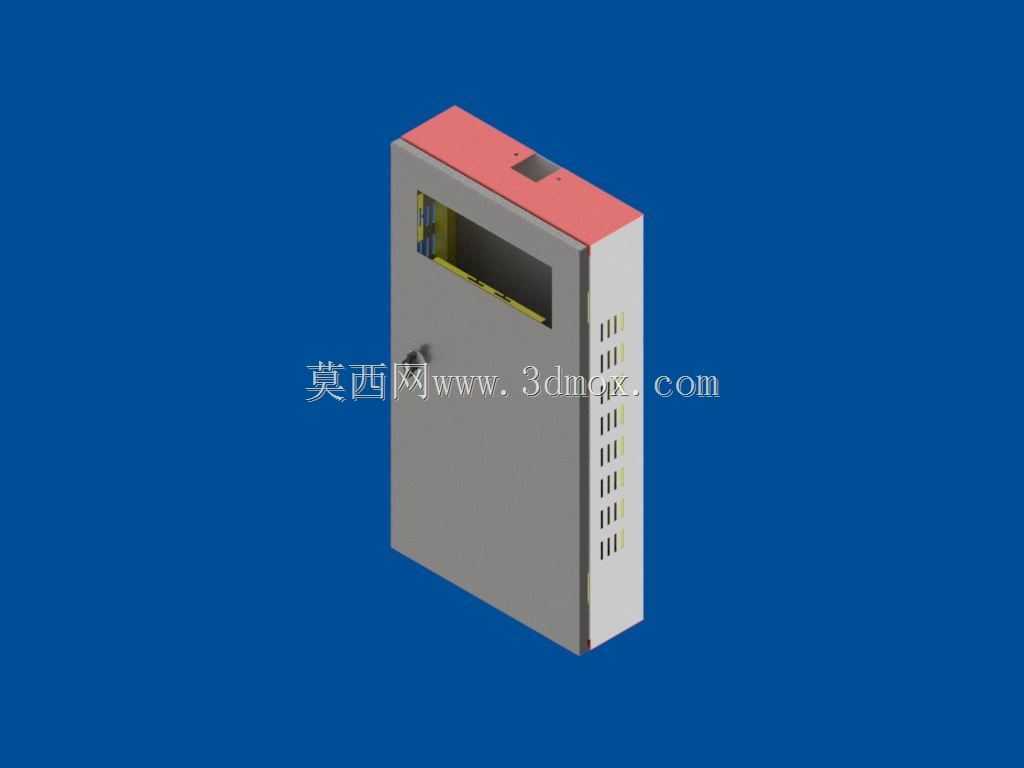

　　在光纤到户的接入网施工场景中，这类终端安装面板是用户侧光网络终端部署的核心承载部件，主要承担入户光纤固定、终端设备防护、室内布线规整的作用，常见于住宅弱电井、家庭入户玄关、办公区工位墙面的光纤接入点位，替代传统明装布线的杂乱结构，让光终端设备的安装更规整，同时对裸露的光纤熔接点、尾纤接头提供物理防护，避免外力磕碰导致的光链路损耗异常。从结构设计来看，这款面板采用立式长方体壳体结构，主体壳体采用钣金折弯成型的封闭腔体设计，正面预留了终端设备的状态观察窗口，运维人员无需打开面板壳体即可直观查看光猫的电源、光信号、网络端口的运行状态，减少日常巡检的开盖操作。顶部的红色端盖区域预留了入户光缆的进线孔，

　　施工时可将室外引入的皮线光缆从该孔位穿入腔体内部，在腔体内完成光纤熔接、尾纤盘留后，再将光网络终端固定在腔体内部的安装位上，侧面的多组条形通风孔沿腔体竖向均匀排布，兼顾设备运行时的自然散热需求，同时避免大尺寸异物进入腔体内部触碰光纤接头。设计阶段首先考虑的是安装边界的适配性，这类面板的安装孔位完全匹配国内住宅建筑通用的86型暗装底盒升级安装需求，同时也支持明装壁挂的固定方式，腔体内部的净空尺寸预留了足够的尾纤盘留半径，严格控制光纤弯曲半径不小于30mm，避免弯曲损耗过大影响光传输效率，内部的安装柱位采用通用的M4螺丝固定孔距，可适配市面上主流型号的光网络终端设备，无需额外定制转接支架。面板的门锁结构采用简易的快开式锁扣设计，

　　日常运维时只需用通用钥匙即可开启面板，无需拆卸整体固定结构，腔体边缘做了折边钝化处理，避免施工和运维过程中划伤施工人员的手部，也能减少对光纤外皮的磨损。在实际工程应用中，这类面板的部署直接影响光纤入户链路的长期稳定性，很多早期的明装光终端因为没有防护壳体，经常出现住户打扫时碰掉尾纤、宠物啃咬光纤、积灰导致光口污染的问题，这款封闭结构的面板能将这些外部干扰因素完全隔离，侧面的通风孔设计也避免了封闭腔体导致的设备过热问题，经过实际温升测试，在满负载运行状态下，腔体内部温度比外部环境温度高不超过5摄氏度，完全满足光终端设备的长期运行温度要求。进线孔位处设计了橡胶护线圈，皮线光缆穿入后可通过护线圈的抱紧力固定光缆，

　　避免外力拉扯光缆时直接作用到内部的熔接点，导致光纤断裂，腔体内侧还预留了扎带固定位，可将盘留的尾纤、多余的皮线光缆用扎带规整固定，避免内部线缆杂乱挤压光纤。面板的正面观察窗口采用内嵌式设计，窗口边缘做了遮光处理，避免外部光线直射设备指示灯导致运维人员误判状态，同时窗口的透明挡板采用阻燃PC材质，即使内部设备出现异常发热，也不会出现明火蔓延的情况，满足弱电设备的阻燃要求。从安装流程来看，施工时可先将面板的底座固定在墙面或暗装底盒上，完成光纤穿线、熔接、盘留、设备固定后，再将前面板通过侧边的卡扣与底座扣合，最后锁上锁扣即可完成安装，相比传统的明装支架，整个安装过程的线缆整理效率提升40%以上，后期运维时的故障排查也更便捷，打开面板即可直接接触到所有的光纤接头和设备端口，无需拆卸整体固定结构。在结构强度设计上，壳体采用1.2mm厚的冷轧钢板折弯成型，表面做静电喷塑处理，抗冲击能力满足GB/T 2423的机械冲击测试要求，即使受到日常的外力碰撞也不会出现壳体变形，挤压内部的光纤和设备，顶部的端盖采用可拆卸设计，当需要扩容入户光纤时，无需拆卸整个面板底座，只需打开顶部端盖即可新增进线孔位，适配多运营商同时接入的场景需求。
