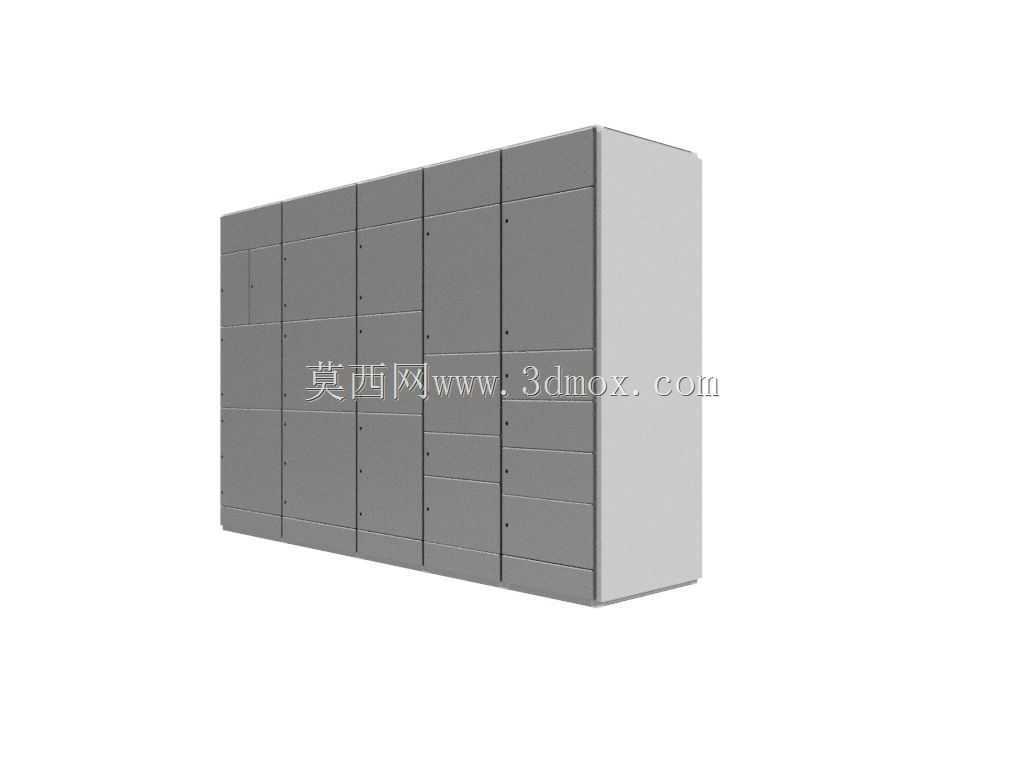

通讯机房用LT型拼接式机柜面板结构设计

　　单个模块的尺寸控制在600mm*400mm以内，重量不超过8公斤，一个运维工人单手就能拎着走，不管是狭窄的楼道、狭小的电梯间，还是户外基站的上山步道，运输过程都不会出现卡滞、磕碰的问题。再说到设备的实际用途，这类面板不是单纯的装饰围护件，它承担着三个核心功能：第一是柜体内部设备的物理防护，隔绝外界的灰尘、溅水，避免运维人员误触内部带电端子；第二是电磁屏蔽，面板拼接处做了连续的导电接触边，安装后能形成完整的屏蔽腔体，降低外界电磁干扰对内部通讯传输模块的影响，也减少内部信号向外泄露；第三是结构加强，每块单元面板的四边都做了向内折弯的加强筋，拼接完成后和柜体框架形成整体受力结构，比同厚度整板的抗侧倾强度高30%左右，做通讯机房配套结构设计快十二年，经手的机柜面板方案没有一百也有八十，这次的拼接式LT面板结构，是针对高密度数据中心、户外通讯基站、厂区弱电间三类场景做的适配优化，和传统整板式机柜面板比，安装、运维、扩容的灵活性提升非常明显。先从实际应用场景说，早年做整板机柜面板的时候，最头疼的就是现场安装条件受限，很多老旧机房的通道宽度不足一米二，整板两米多高的面板根本运不进机位，拆了包装磕了漆面是常事，甚至有次遇到老楼电梯尺寸不够，四个工人抬着面板爬了六层楼，还把转角的安装边磕变形了，最后现场钣金校正花了两个多小时。这次的拼接式面板设计，就是从这些现场痛点出发，把整面柜体的围护面板拆分成了标准化的单元模块，

　　哪怕是户外基站遇到大风天气，柜体也不会出现面板变形、缝隙漏雨的问题。设计思路上，没有追求花哨的外观，全是围绕现场安装和后期运维的便利性做的考量。首先是拼接公差的控制，每块面板的折弯边公差控制在±0.2mm以内，拼接缝隙统一留1.5mm，既不会因为加工误差导致装不上，也不会因为缝隙太大影响防护和屏蔽效果；其次是安装方式的优化，摒弃了传统面板从正面打螺丝的固定方式，采用隐藏式卡扣加侧边锁紧螺钉的结构，正面看不到任何安装孔，整体外观平整，也避免了螺丝孔积灰、生锈的问题，后期拆卸的时候只需要拧开侧边的锁紧螺钉，就能把对应位置的面板拆下来，不需要把整面面板都拆掉，比如要更换某一个槽位的通讯模块，只需要拆下对应位置的单元面板就行，运维时间能缩短三分之二。然后说外形尺寸和安装边界，这套面板适配的是标准19英寸安装机柜的宽度，单组柜体拼接完成后的总宽度可以根据现场需求灵活组合，从600mm的单柜到3600mm的六联柜都能适配，面板的总高度和标准机柜的高度匹配，覆盖22U、32U、42U三种常用机柜高度，安装的时候不需要对原有柜体框架做任何打孔改造，面板的安装挂点和标准机柜的框架安装孔位完全对齐，老机柜改造也能直接用，不需要额外做转接件。面板的安装预留边界也做了充分考虑，面板内表面和内部安装的设备端子之间预留了30mm的安全间隙，哪怕是带弧度的光纤跳线、大直径的电源电缆，也不会因为面板安装挤压到线缆，避免线缆外皮破损导致的短路风险；

　　面板底部和地面之间预留了100mm的通风间隙，和柜体底部的进风通道对齐，不会影响柜体内部的散热风道，保证内部通讯设备的运行温度稳定。另外在细节设计上，每块面板的折弯边都做了压毛边处理，安装的时候不会划伤运维人员的手，拼接处的导电衬条预留了压缩余量，长期使用也不会因为衬条老化出现屏蔽效能下降的问题，面板表面采用的是哑光静电喷塑处理，不会在机房灯光下产生反光，影响运维人员观察设备指示灯的状态。之前在某运营商的核心机房扩容项目里用了这套结构的面板，现场安装效率比传统整板面板快了一倍多，后期运维的时候，更换板卡、梳理线缆都不需要大面积拆面板，运维班组反馈比之前的结构好用很多，尤其是在高密度部署的机房里，相邻机柜之间的操作空间很小，

　　这种单元式的面板不需要太大的操作空间就能完成拆卸，非常适合紧凑布局的机房场景。还有户外基站的应用场景，面板的拼接缝处做了隐形的防水折边，雨水顺着面板往下流的时候不会渗进柜体内部，之前用整板面板的时候，遇到暴雨天气偶尔会出现拼接缝渗水的情况，这套结构的折边设计相当于给拼接缝加了一道挡水檐，哪怕是斜着打过来的雨水，也会顺着折边流到面板外面，不会进到柜体里影响设备运行。做结构设计这么多年，始终觉得好的工业产品不是参数堆得越华丽越好，而是能真正解决现场遇到的实际问题，这套拼接式面板没有什么复杂的结构，全是从一个个现场反馈的痛点里磨出来的细节，不管是生产加工的成本控制，还是现场安装的效率，或是后期运维的便利性，都比传统结构有实打实的提升，对于通讯机房、基站的柜体配套来说，是非常实用的结构方案。
