配电箱内部安装支撑框架结构设计

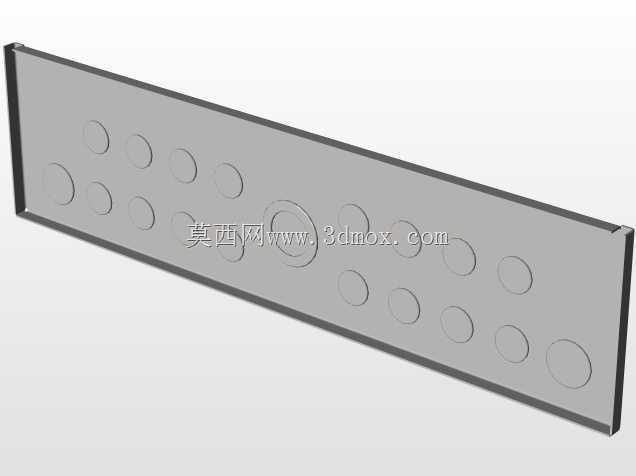

　　这套结构件是低压配电箱内部的核心安装支撑框架，主要应用于工业厂房配电间、楼宇楼层配电竖井、户外成套配电站点等场景的箱体内部承载作业，承担着固定电气元器件、分隔箱内功能区间、保障元器件安装稳定性的核心作用。在实际配电系统搭建过程中，这类框架是配电箱完成组装的基础载体，断路器、接线端子排、铜排母排、信号采集模块等核心配电元件，都需要依托这类框架完成定位安装，避免元件在箱体运输、运行过程中出现移位、松动，同时为不同电压等级的元件预留安全的电气间隙，降低爬电风险。

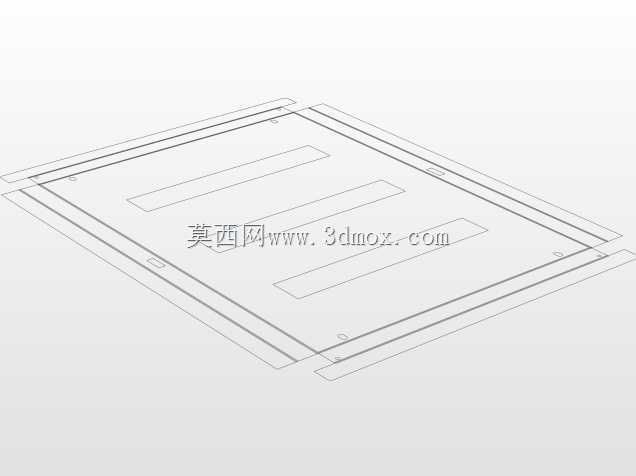

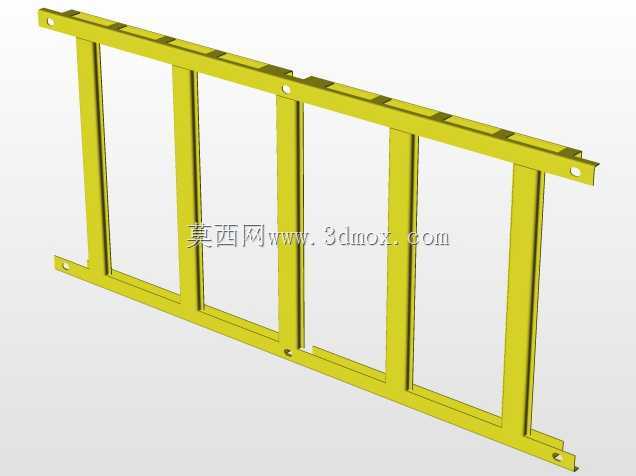

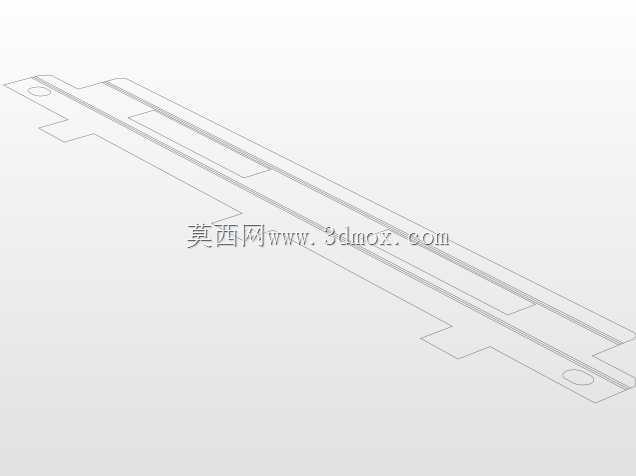

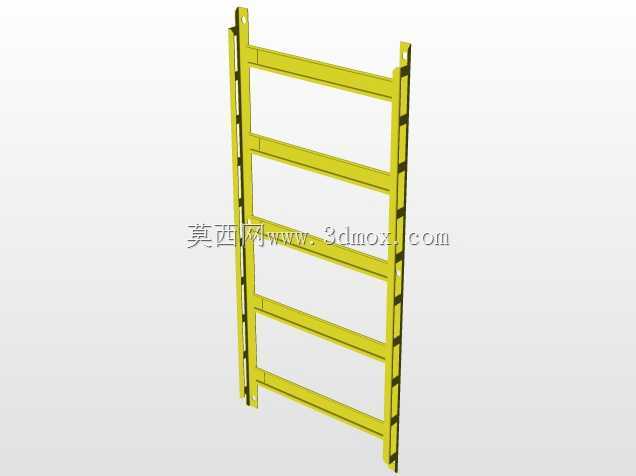

　　从设计思路来看，这套框架采用等距分隔的竖梁搭配上下通长横梁的结构形式，整体采用钣金折弯工艺加工成型，材料选用常规冷轧钢板，表面做黄色喷塑处理，一方面提升构件的防锈耐腐蚀能力，适配箱体内可能出现的凝露、潮湿工况，另一方面醒目的黄色也符合配电设备内部安全标识的配色要求，方便运维人员快速识别内部支撑结构，检修时避免误碰带电部件。竖梁的等距排布是经过安装尺寸校核的，单格的净空尺寸匹配常规模数化电气元件的安装宽度，能够兼容不同品牌的微型断路器、漏电保护装置的安装卡位，不需要额外在现场进行切割打孔，减少现场装配的工作量。上下横梁上预留的安装孔位，分别对应配电箱箱体的侧壁安装螺柱位置，孔位做了长圆孔设计，能够抵消钣金加工过程中产生的尺寸公差，安装时可以微调框架的整体位置，保证框架与箱体的装配同轴度，避免出现安装错位导致元件无法对位的问题。

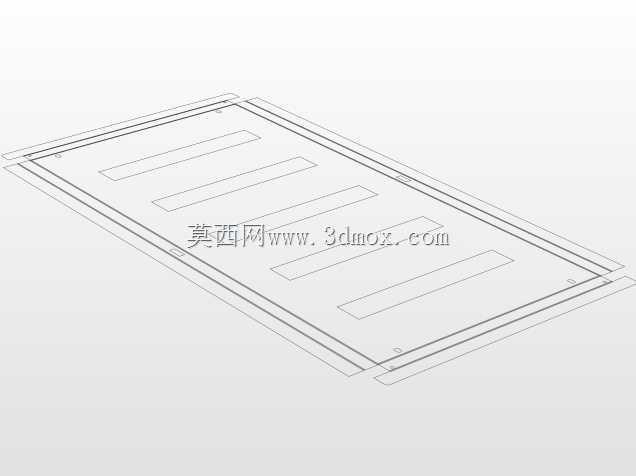

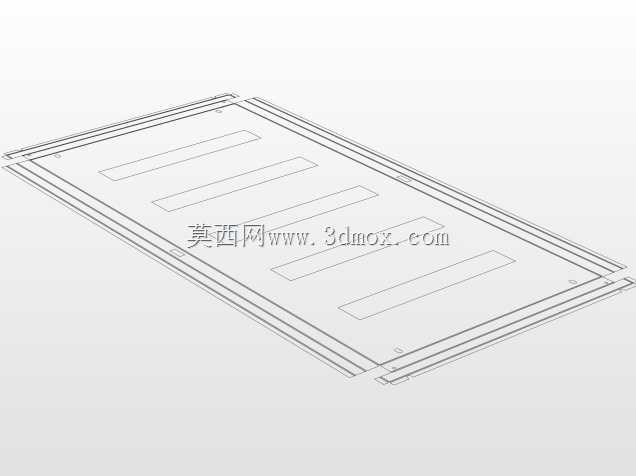

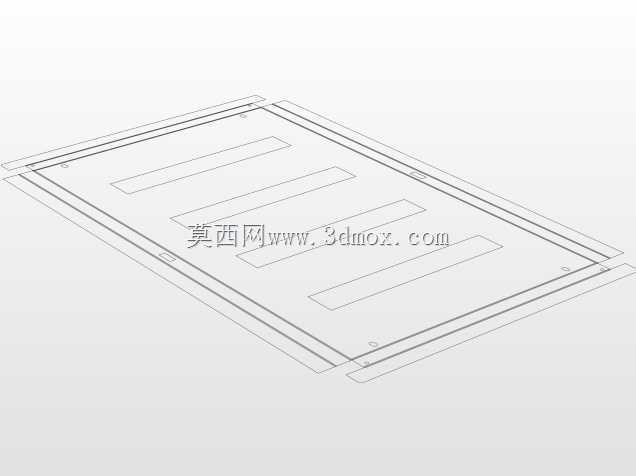

　　在安装边界方面，这套框架的整体外轮廓尺寸完全匹配对应型号配电箱的内部净空尺寸，框架侧边与箱体内壁预留3mm的装配间隙，既不会因为间隙过大导致框架在箱体内晃动，也不会因为间隙过小出现装配卡滞。框架的竖梁高度低于箱体内部的深度尺寸，预留出足够的空间用于布置箱门的操作机构、指示灯以及二次线走线槽，不会出现箱门关闭时与内部元件干涉的问题。横梁上的安装孔间距严格遵循低压成套开关设备的安装规范，孔位边缘做了去毛刺处理，避免安装时划伤施工人员的手部，也防止毛刺刺破导线绝缘层引发接地故障。

　　从功能特性上看，这种框架式结构相比传统的整块安装板，自重更轻，能够降低配电箱整体的安装载荷，同时镂空的结构更利于箱体内的空气流通，帮助电气元件运行时产生的热量通过箱体的散热孔排出，避免箱体内局部温度过高加速元件老化。框架的横梁与竖梁连接位置采用点焊加铆接的复合连接方式，连接强度能够承受15kg以上的元器件挂载重量，完全满足常规配电箱内部的元件承载需求，即使是大电流的塑壳断路器安装在上面，也不会出现框架变形的问题。在实际选型应用中，这类框架可以根据配电箱的额定电流等级、内部元件的排布数量调整竖梁的数量与间距，不需要重新开模加工，只需要调整钣金下料的尺寸即可快速适配不同规格的箱体，具备很强的通用性，能够大幅降低成套配电设备的生产制造成本，缩短生产装配周期。

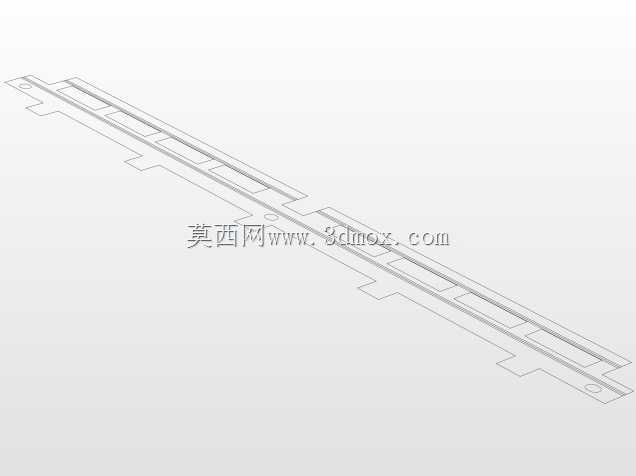

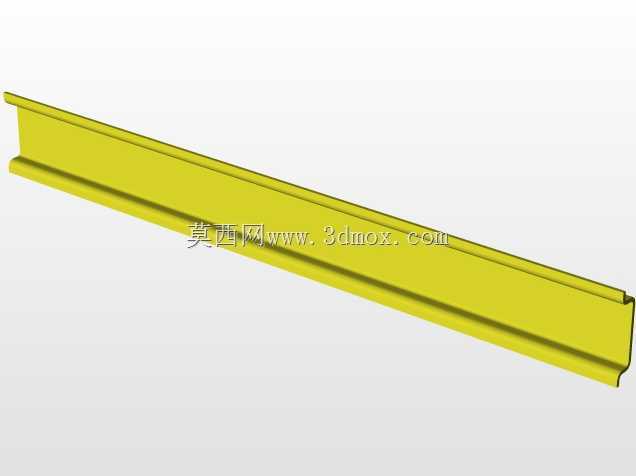

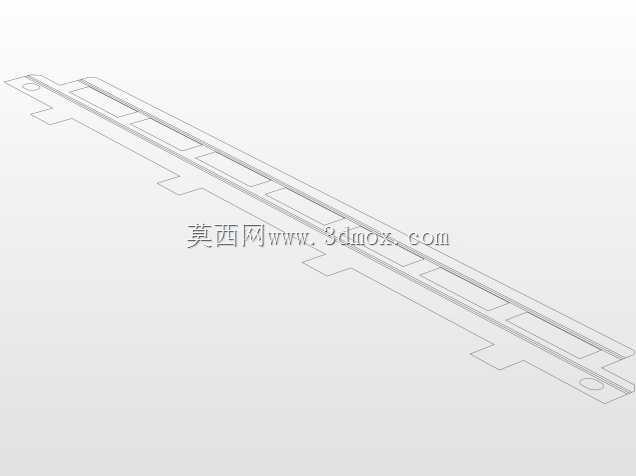

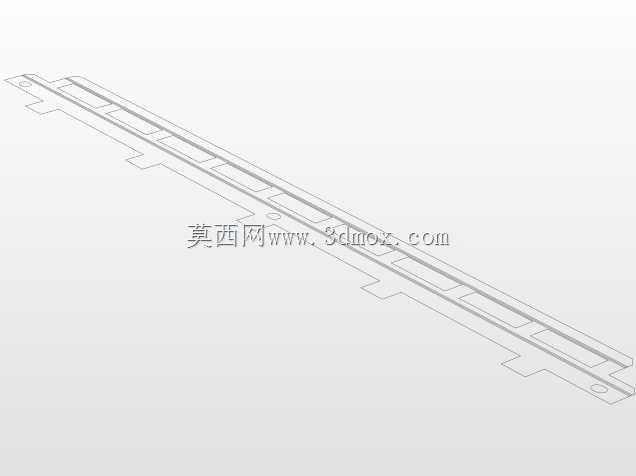

　　在结构细节处理上，框架所有的外露棱边都做了R2的圆角折弯处理，没有尖锐的切边，避免装配和检修过程中出现割伤风险。竖梁表面预留的模数化安装卡位，尺寸精度控制在±0.2mm以内，保证DIN导轨能够直接卡装在竖梁上，不需要额外的转接件，导轨安装后水平度误差不超过1mm，确保元件安装后排列整齐，接线时不会出现导线受力歪斜的情况。上下横梁的端部做了折弯翻边处理，提升横梁的抗弯折强度，即使框架在运输过程中受到挤压，也不会出现横梁弯曲变形的问题，运抵现场后可以直接开箱装配，不需要额外的校正工序。
