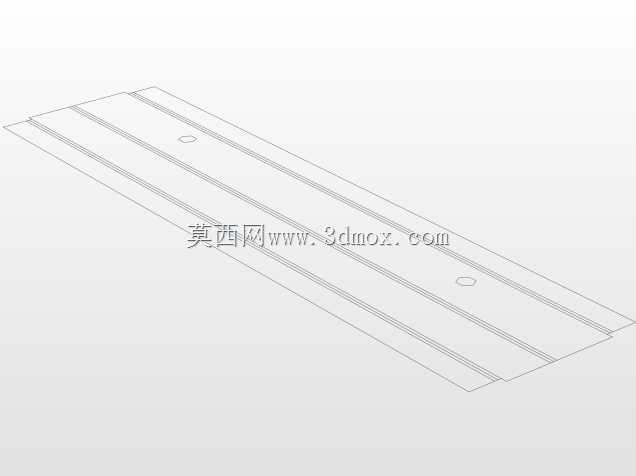

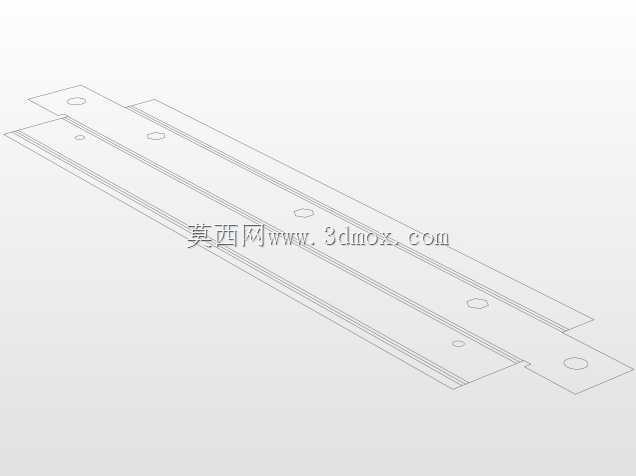

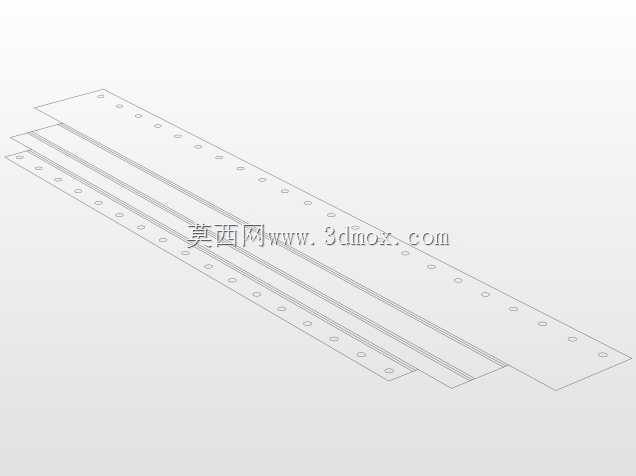

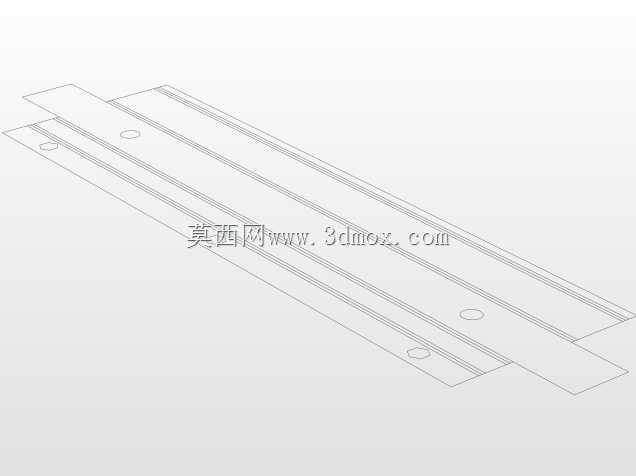

低压配电盘用等边角钢支撑构件

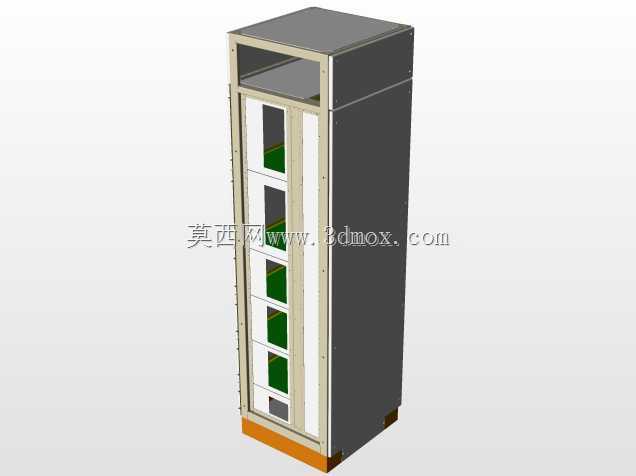

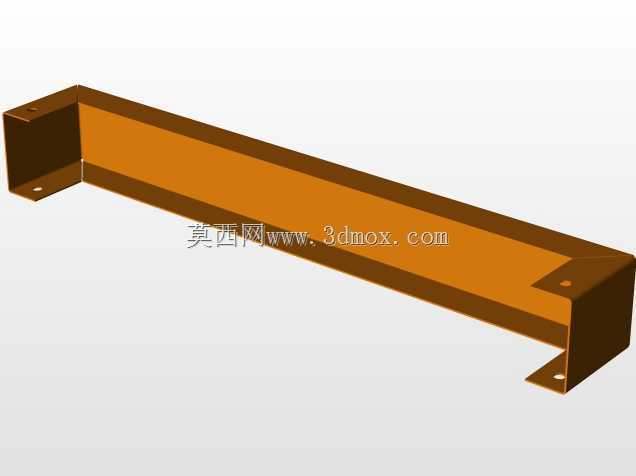

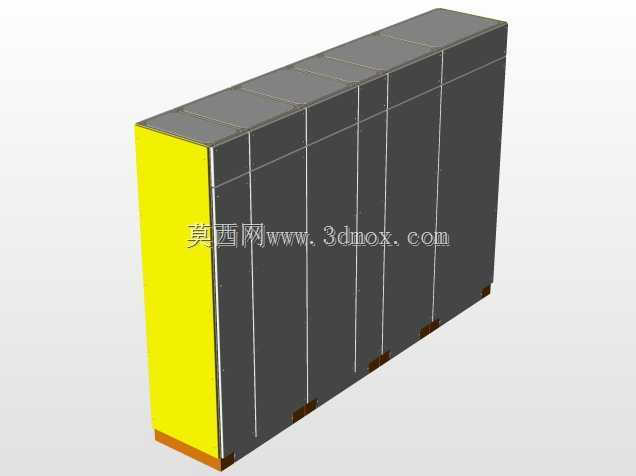

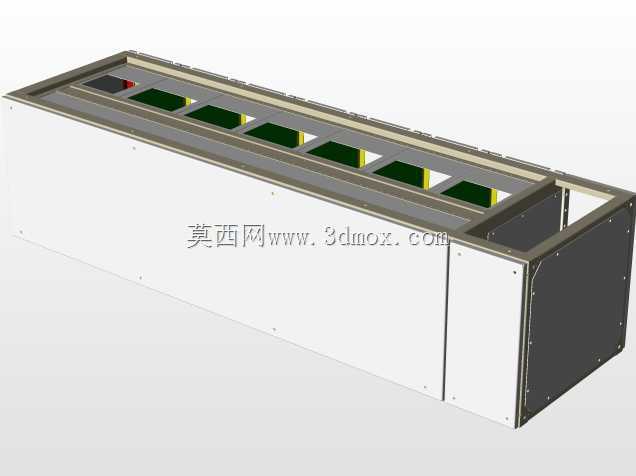

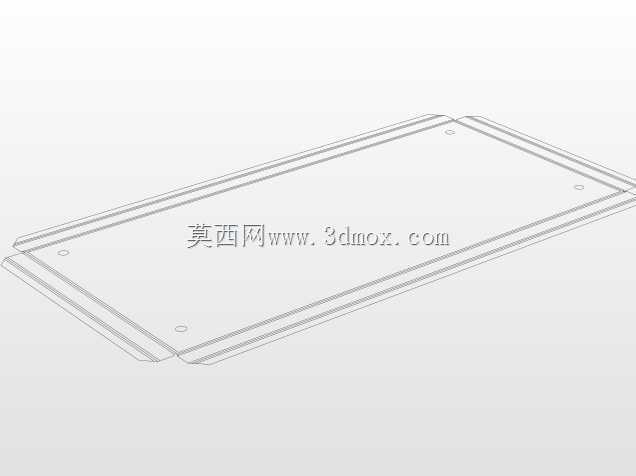

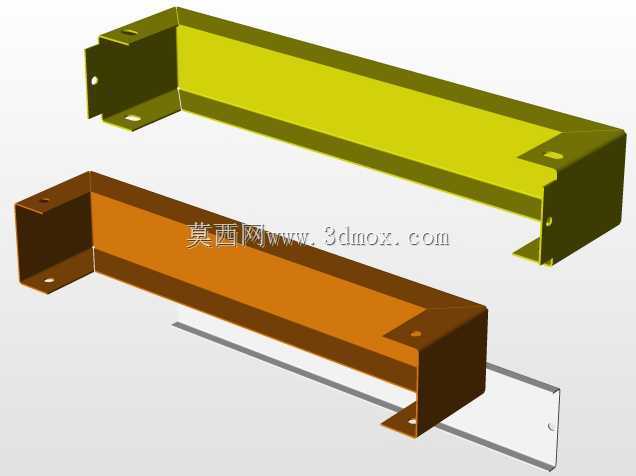

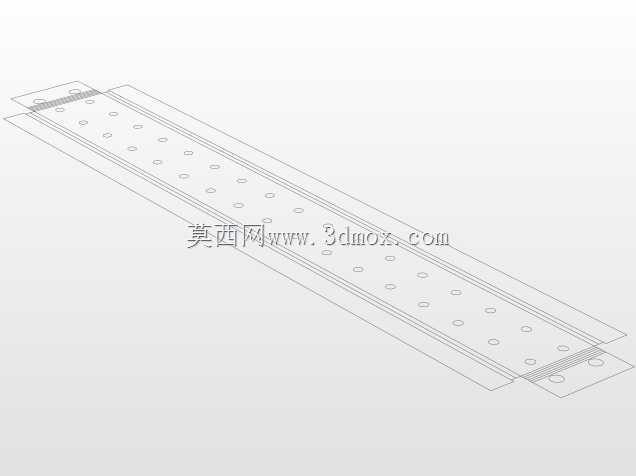

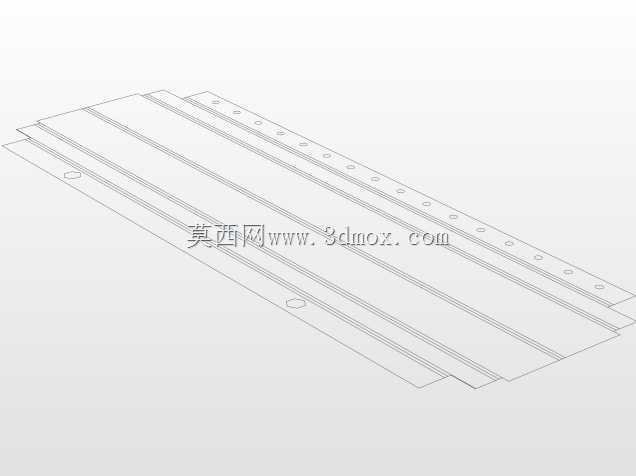

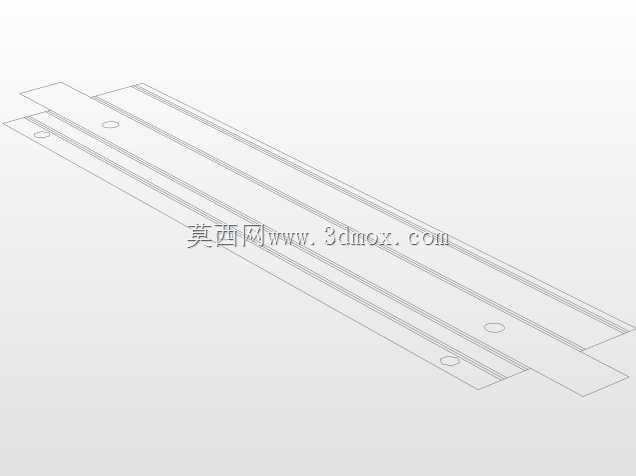

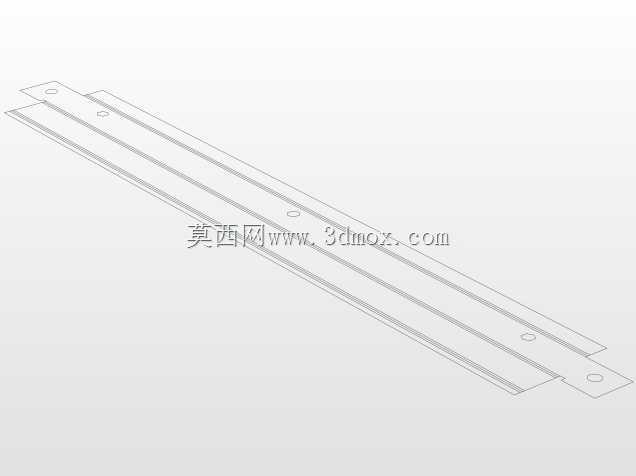

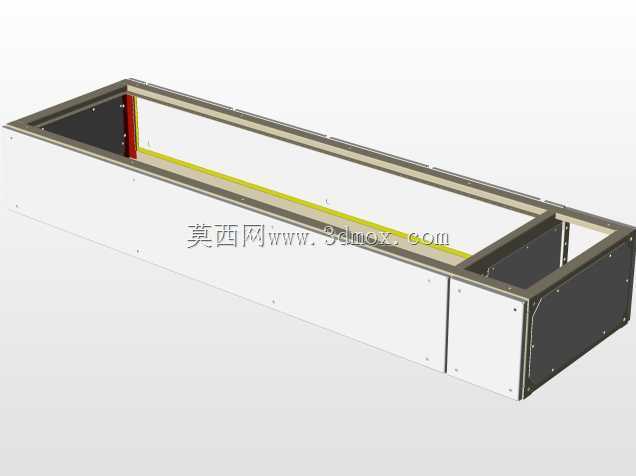

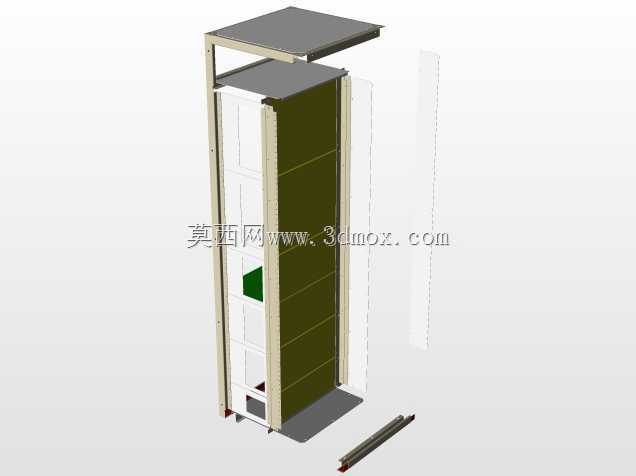

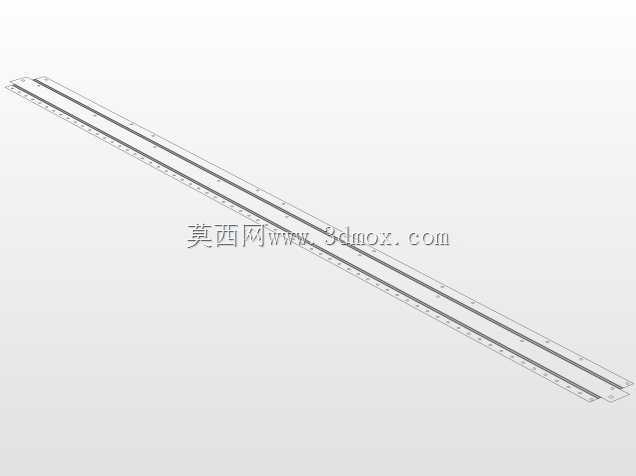

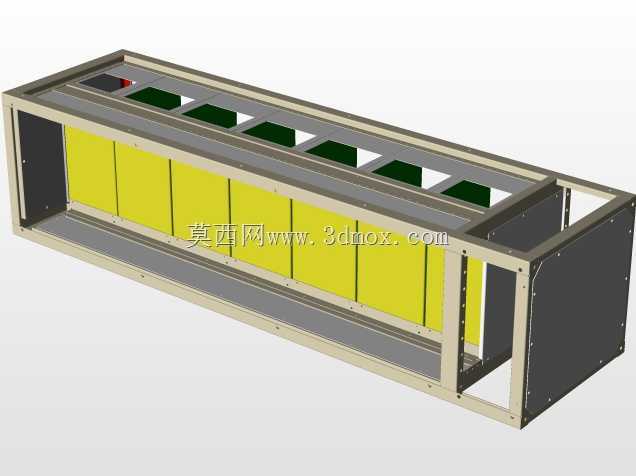

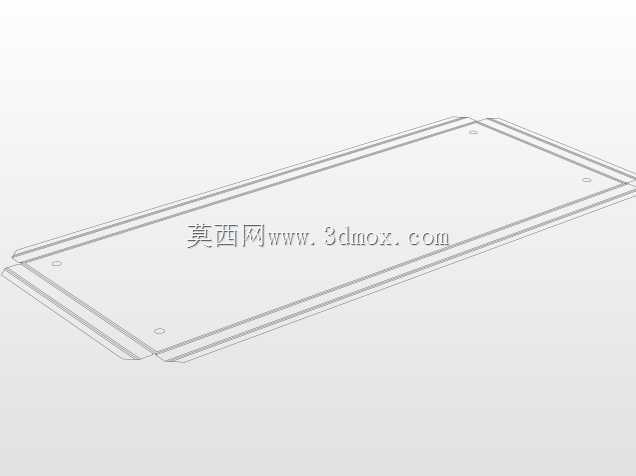

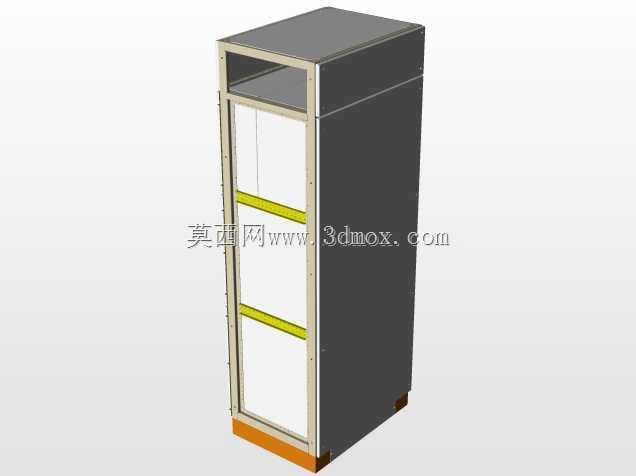

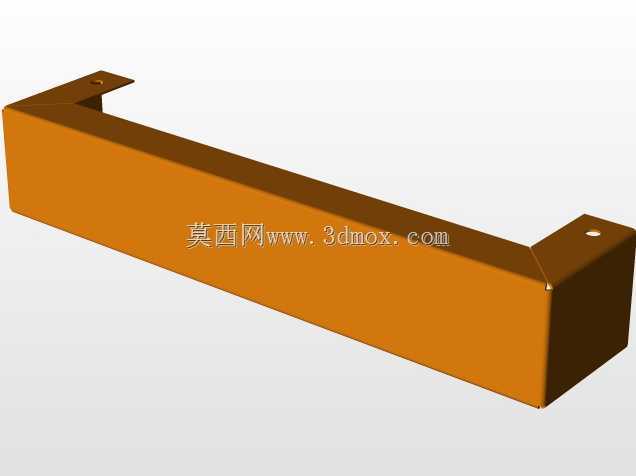

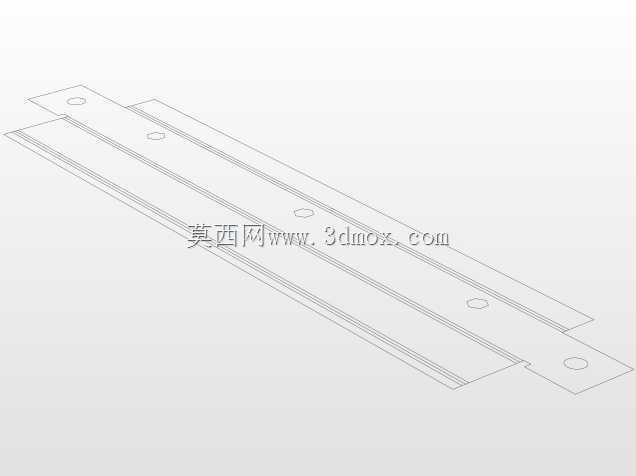

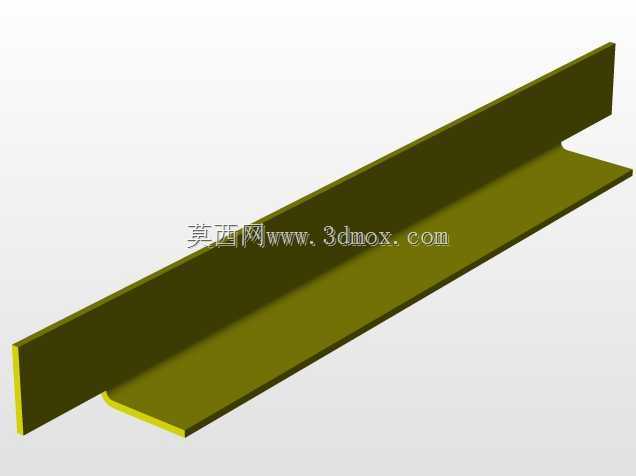

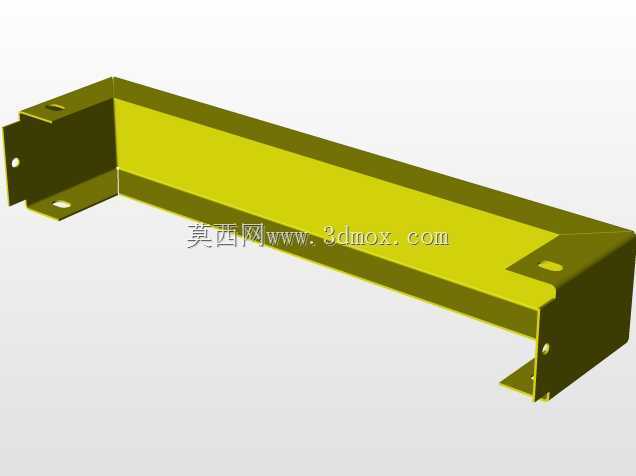

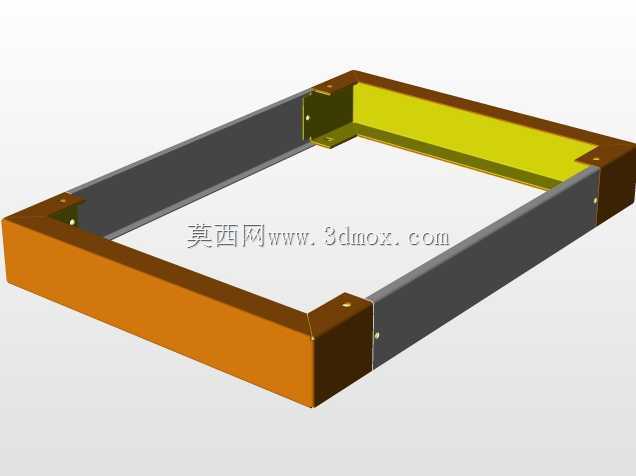

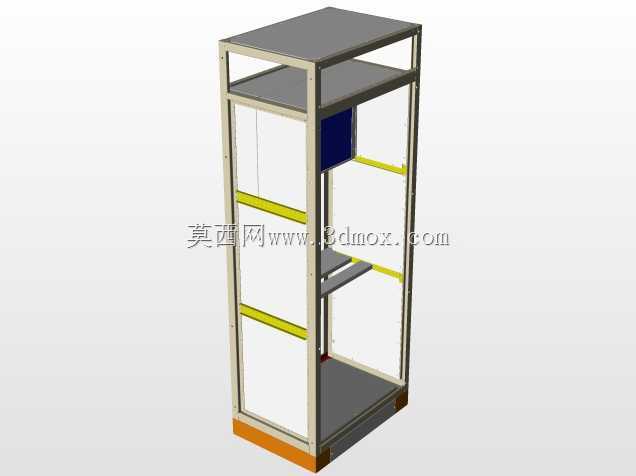

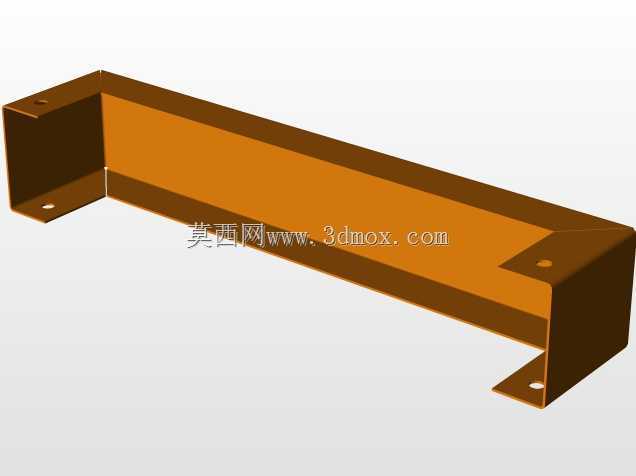

　　在低压配电系统的现场安装与柜体预制环节，这类等边角钢构件是配电盘内部承托、外部固定的核心结构件之一，多数应用在户内低压配电室、车间动力配电回路、楼宇配电间的低压配电盘安装场景中，既可以作为配电盘内部元器件安装的横梁支撑，也可作为配电盘与墙面、基础槽钢连接的固定支架，部分场景下还会作为电缆桥架引入配电盘时的过渡固定件，承担分散荷载、定位安装基准的作用。从实际使用需求出发，这类构件的设计首先要匹配低压配电盘的安装模数，常规低压配电盘的框架安装孔距多遵循25mm的模数体系，因此角钢的肢长、开孔位置都要和现有柜体框架的安装基准对齐，避免现场安装时出现孔位错位需要二次扩孔的问题。构件采用等边角钢截面形式，相比扁钢拥有更好的双向抗弯性能，在承托塑壳断路器、漏电保护器、接线母排等较重元器件时，垂直肢可以抵抗竖向荷载带来的弯矩，水平肢可以提供平整的安装面，不需要额外焊接连接板就能直接固定元器件，减少现场焊接的工作量。设计时首先要考虑安装边界的限制，配电盘内部的元器件排布需要预留足够的电气安全间隙，因此角钢的肢厚不能过大，避免挤占柜内的布线空间，同时肢端需要做倒钝处理，防止安装过程中划伤线缆绝缘层或者施工人员。构件的长度方向需要根据配电盘的安装跨度裁切，两端的安装孔采用长圆孔设计，抵消现场安装时的基础施工误差，不需要反复调整构件位置就能完成固定。从受力角度看，这类角钢构件需要承受配电盘内元器件的静荷载，以及短路电流通过时母排产生的电动力冲击，

　　因此截面选型时需要校核抗弯强度与挠度，确保在额定荷载下构件的变形量不超过1/1000，避免元器件安装后出现倾斜、接线端子受力过大的问题。在实际安装场景中，这类角钢构件还需要和接地系统可靠连接，因此设计时会在构件的一端预留专用的接地螺栓孔，不需要额外焊接接地端子，安装时直接连接接地扁钢即可，保证整个配电盘的金属框架都处于等电位状态，避免发生漏电时的安全隐患。构件的表面采用橄榄绿的防锈涂装，和常规低压配电盘的柜体涂装颜色保持一致，安装后不需要额外补漆就能保持外观统一，同时涂装层可以抵御配电室内的潮湿空气、少量腐蚀性气体的侵蚀，延长构件的使用寿命。在三维建模过程中，这类构件的建模重点在于准确还原截面尺寸、开孔位置与安装基准面，

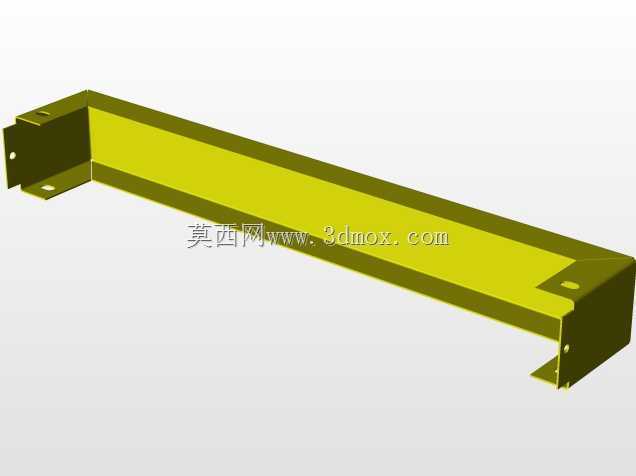

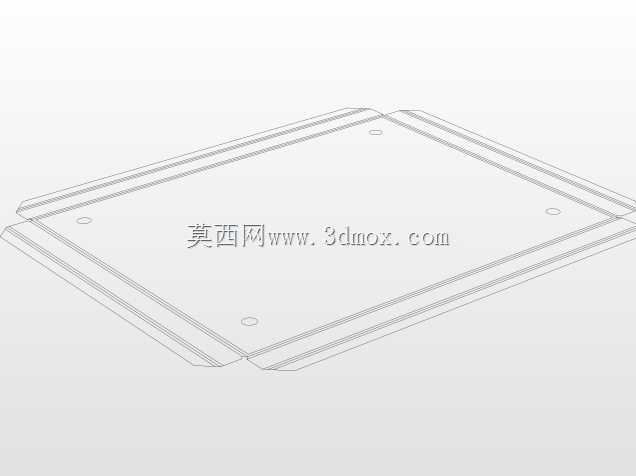

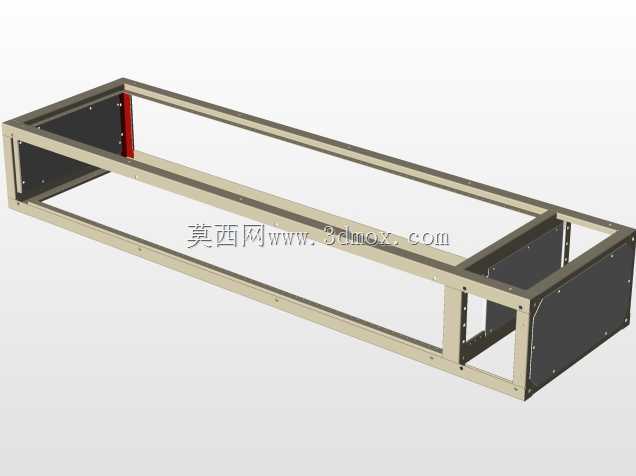

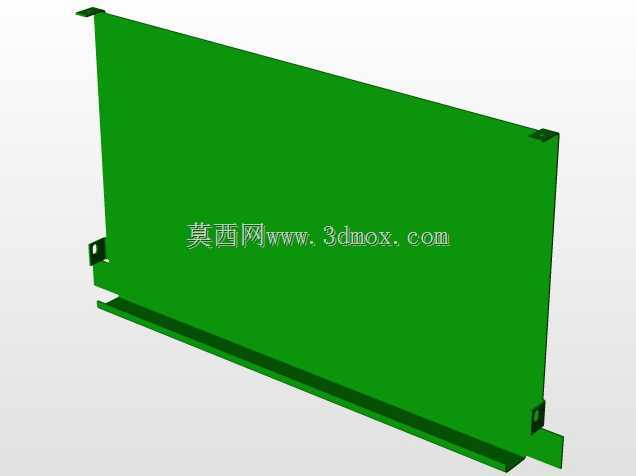

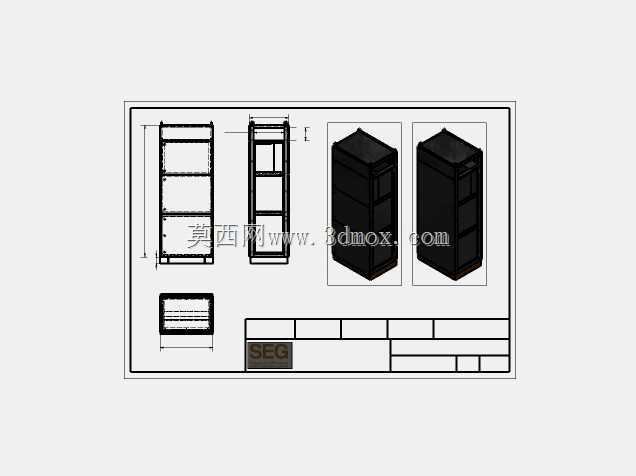

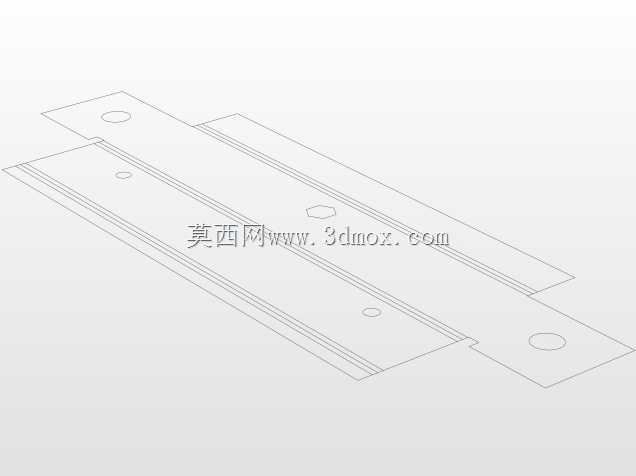

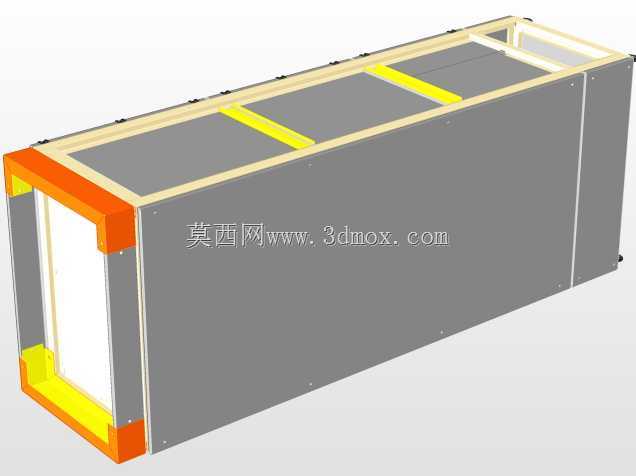

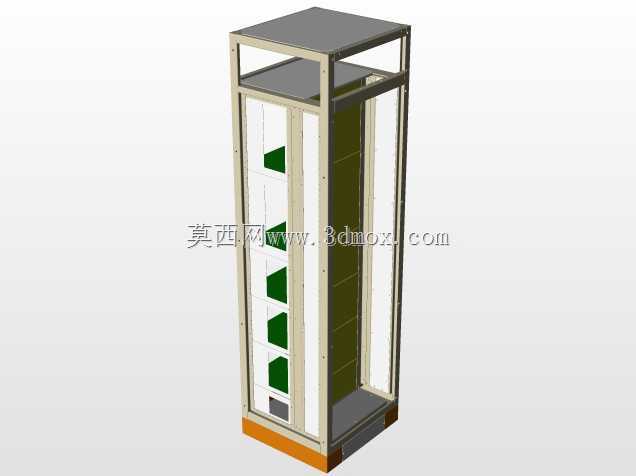

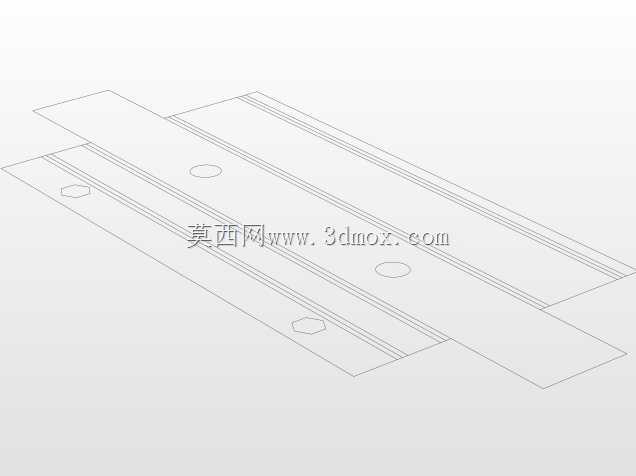

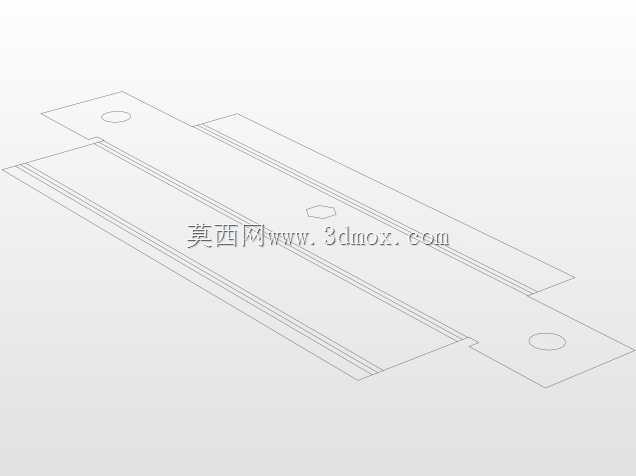

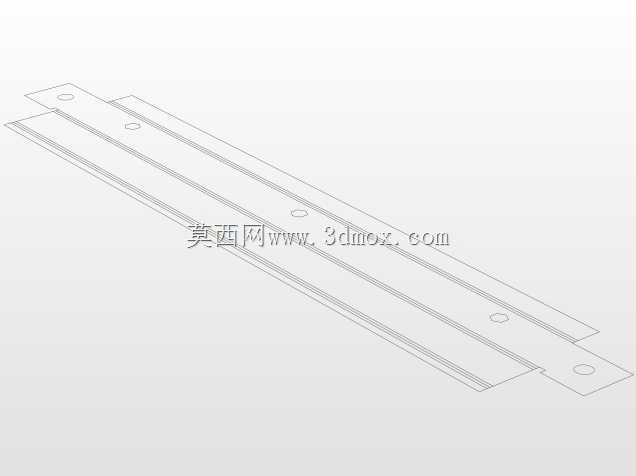

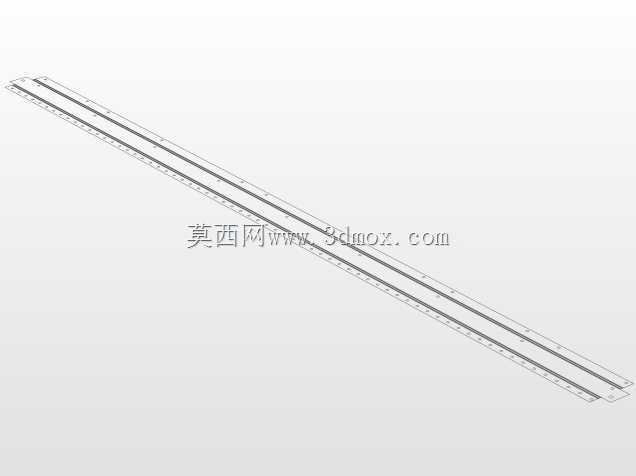

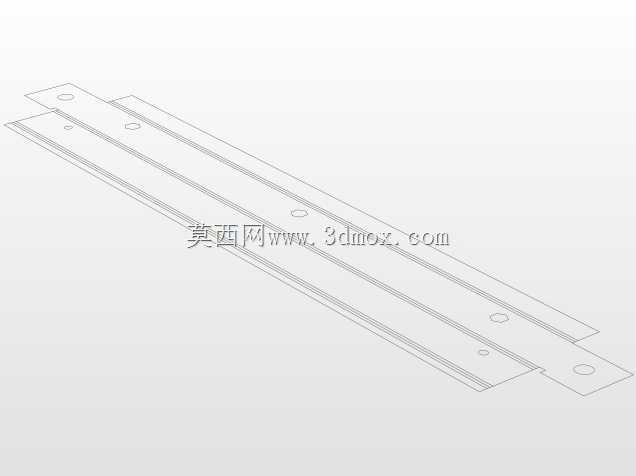

　　因为后续的元器件装配、干涉检查都要以这个构件的模型为基准，如果模型的尺寸出现偏差，后续整个配电盘的装配都会出现连锁的尺寸错误。建模时需要注意角钢的内圆角尺寸，这个细节往往会影响后续螺栓安装时的垫片贴合度，如果忽略内圆角直接做直角截面，会导致虚拟装配时螺栓垫片与角钢面完全贴合，和实际安装时垫片会被内圆角顶起的情况不符，最终导出的工程图开孔位置也会出现偏差。另外构件的长度方向两端需要预留足够的安装操作空间，也就是角钢端部到第一个安装孔的距离要满足扳手操作的空间要求，不能把孔开得太靠近端部，否则现场安装时扳手无法顺利拧动螺母，这也是很多新手建模时容易忽略的细节，只考虑孔位对齐却没考虑实际安装的操作空间。在配电盘的整体装配中，这类角钢构件属于基础结构件，它的安装平面度直接决定了上面安装的断路器、母排等元器件的对齐精度，如果构件本身的平直度不够，安装后的断路器会出现倾斜，导致进出线电缆的受力不均匀，长期运行下容易出现接线端子过热的问题。因此在设计时还会对构件的平直度提出公差要求，长度方向的直线度公差不超过1mm/m，确保安装后不会出现翘曲。针对不同的安装场景，这类角钢构件的固定方式也有区别，固定在混凝土基础上时会配合膨胀螺栓使用，固定在柜体框架上时会采用方颈螺栓防止螺栓转动，这些安装细节在建模时都要通过对应的孔型、孔径来体现，比如方颈螺栓对应的安装孔要做方孔结构，和现场实际使用的紧固件匹配。很多时候在配电盘改造项目中，

　　这类角钢构件还需要根据现场的实际情况做现场裁切，因此模型的参数化设计就显得尤为重要，通过修改长度参数就能快速生成不同尺寸的构件模型，不需要重新绘制截面，大幅提高改造项目的设计效率。在做配电盘的布线设计时，角钢构件的位置还需要和线缆的走向配合，避免角钢的锐边直接接触线缆，必要时会在角钢上预留固定线卡的小孔，方便后续布线时固定线缆，让柜内的布线更加规整，也避免线缆长期晃动磨损绝缘层。从加工角度看，这类构件的加工工艺非常成熟，采用标准型材裁切、冲孔、涂装即可完成，不需要复杂的机加工工序，因此建模时不需要考虑复杂的加工特征，只需要保证尺寸准确、孔位符合安装要求即可，同时要注意冲孔的方向，让所有的毛边都朝向柜体内部或者非安装面，避免毛边影响安装面的贴合度。
