低高度紧凑型平面梁式称重测力传感器

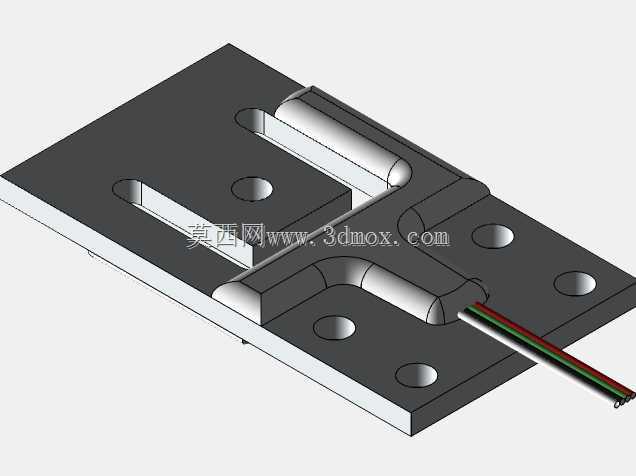

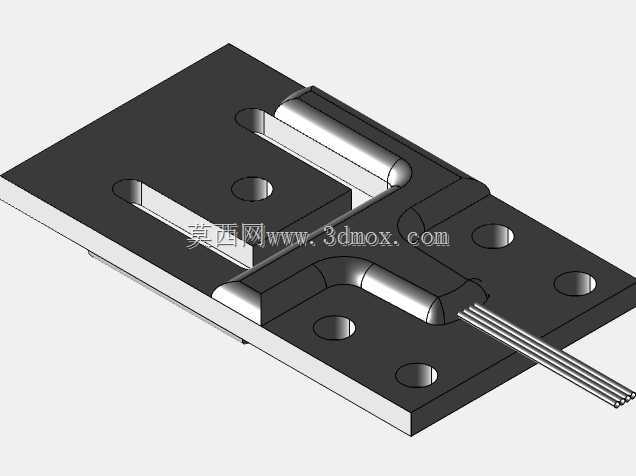

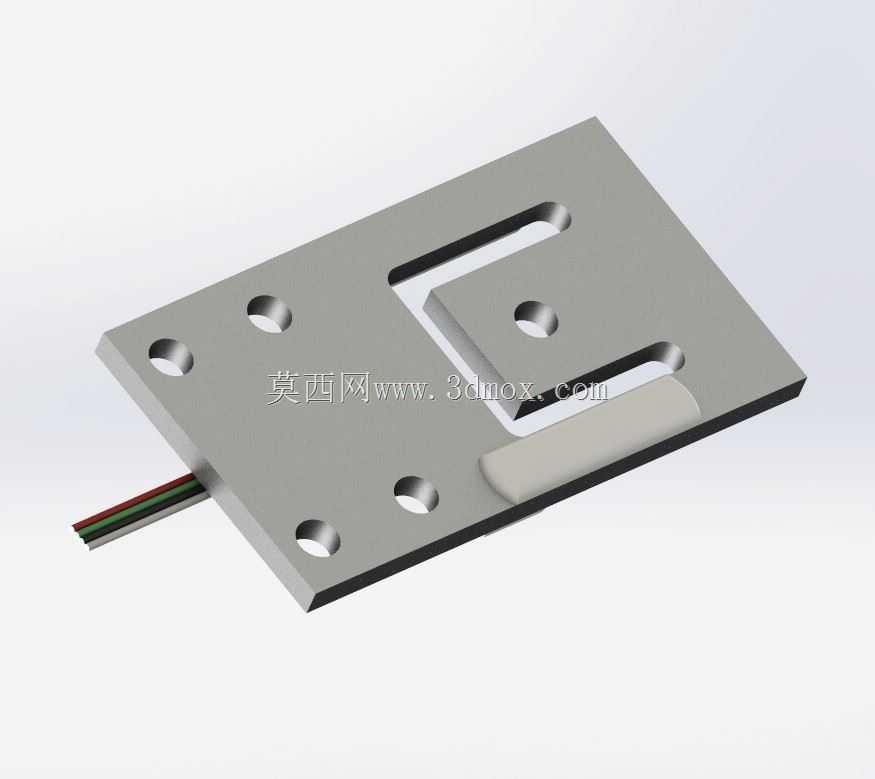

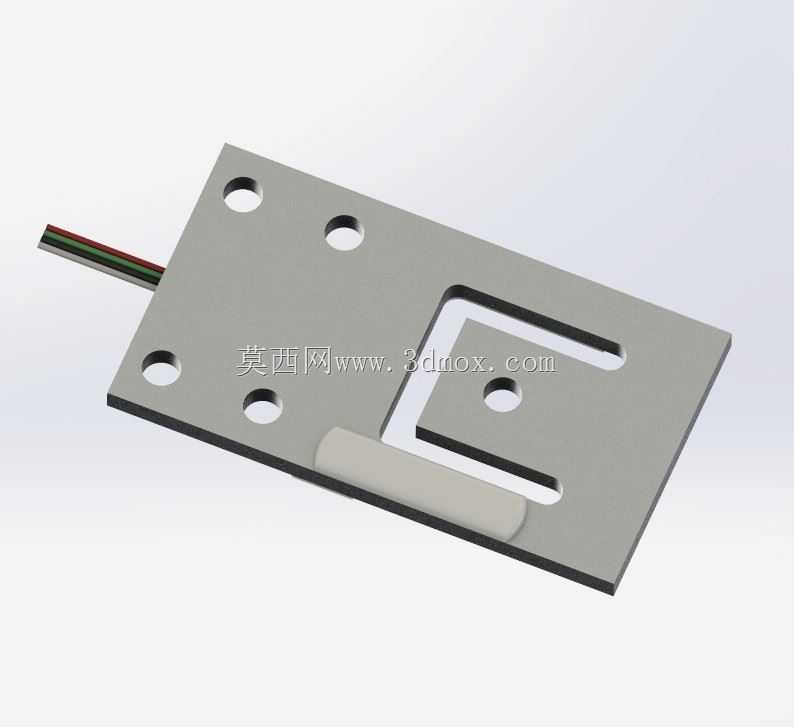

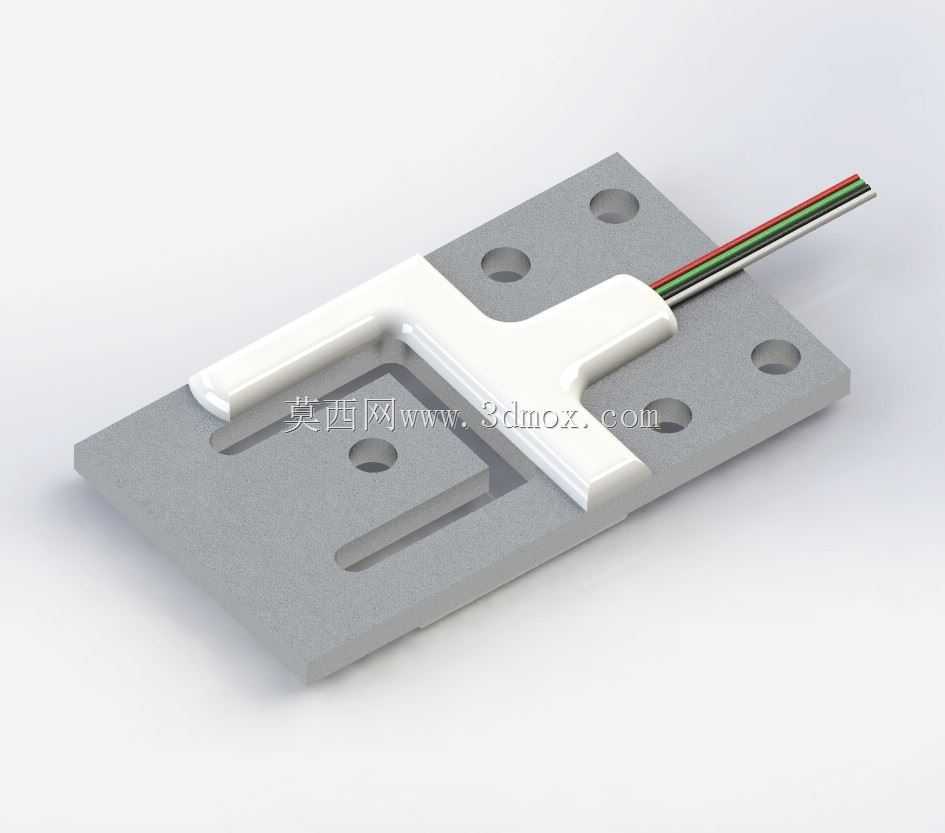

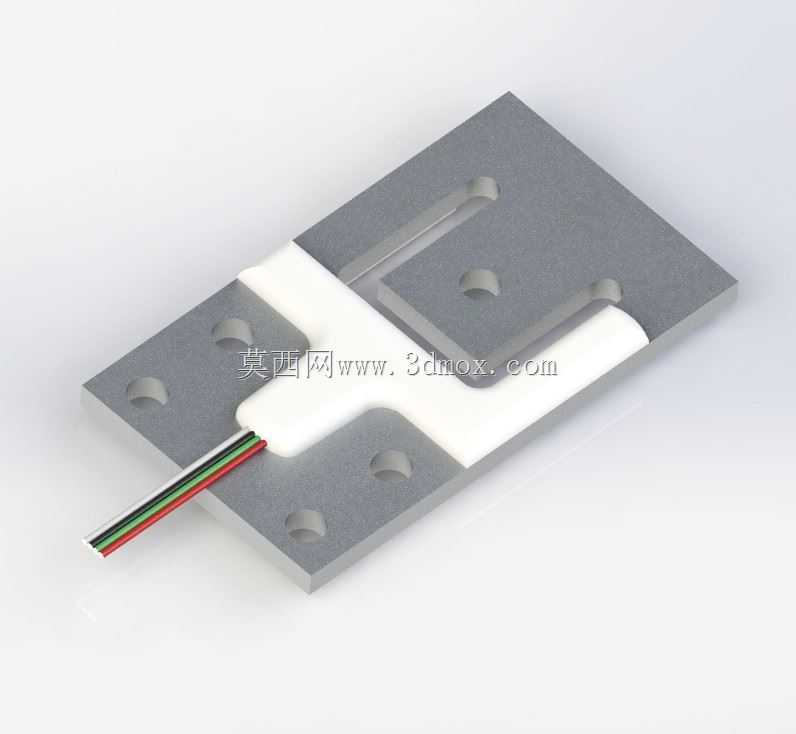

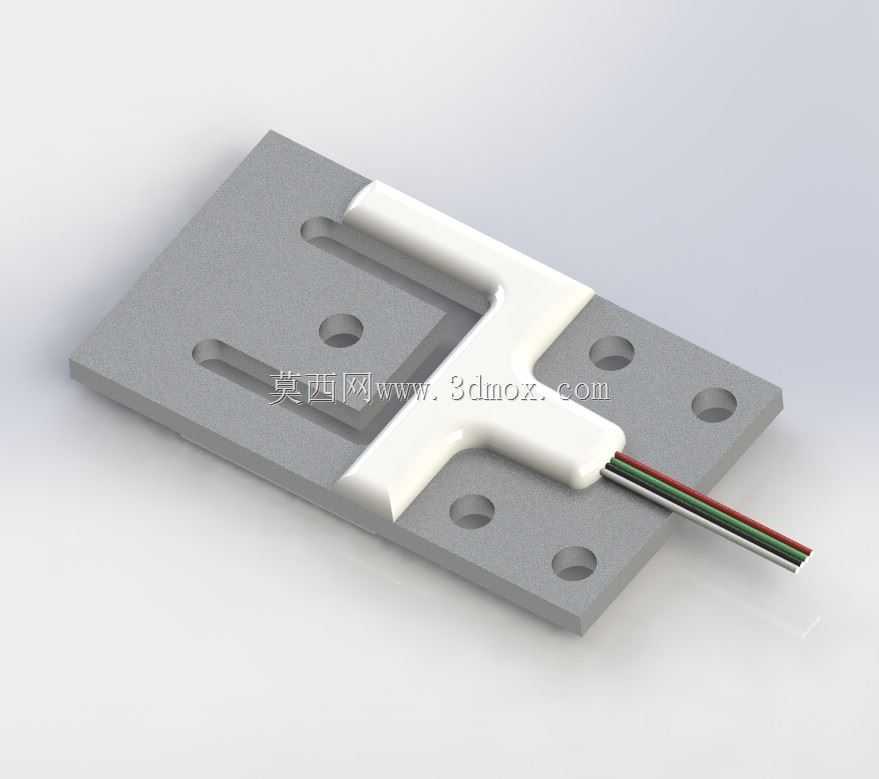

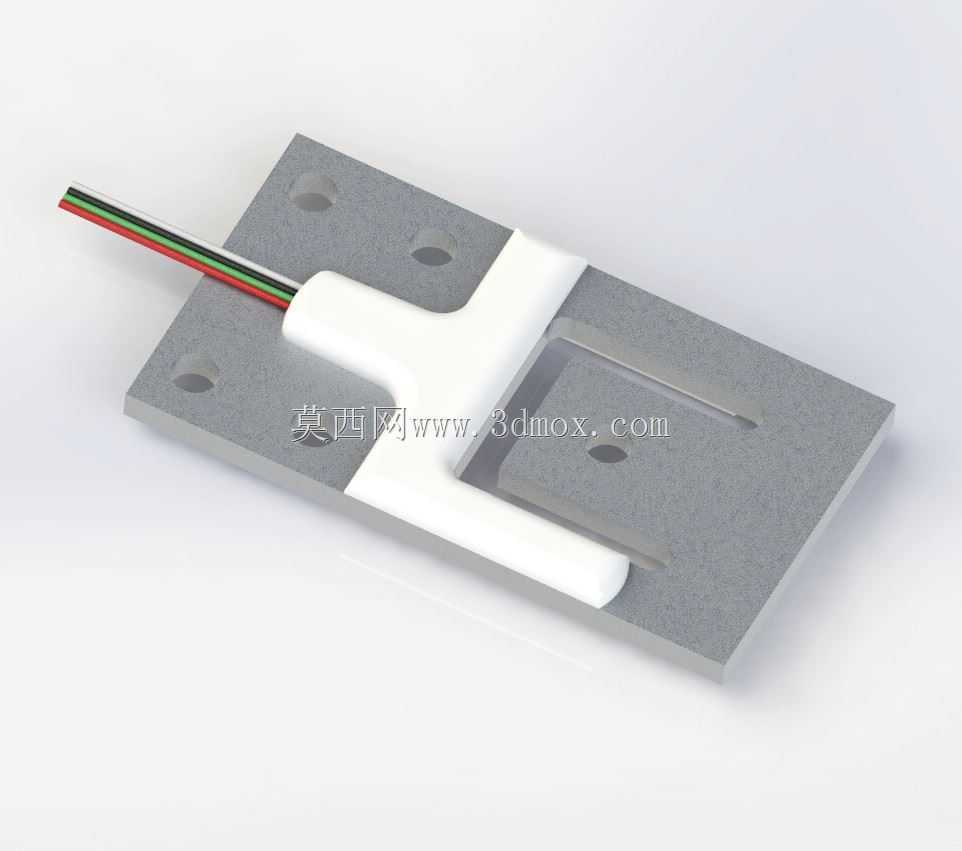

　　在自动化产线的小件重量分选工位、智能仓储的微型货位载荷监测、小型商用衡器的测力模块集成场景中，这类低高度平面梁结构的称重传感器一直是结构工程师做紧凑布局时的优先选型方向。不同于传统悬臂梁传感器需要预留较大的安装纵深与形变空间，这款薄型平面梁传感器将应变区与安装基准面整合在同一金属基体上，整体安装高度控制在极低区间，能够适配设备内部垂直空间受限的集成需求，比如嵌入式智能货架层板、桌面式小型检重秤、穿戴式测力辅具这类对安装厚度有严苛要求的场景。从结构设计逻辑来看，该传感器采用整块高强度铝合金作为弹性体基材，通过线切割加工出对称的平行梁应变槽，槽体的走向与宽度经过反复校核，既保证额定载荷下应变区的形变处于应变片的线性工作区间，

　　又能有效抑制偏载、侧向力带来的测量误差，基体表面做了硬质阳极氧化处理，能够抵御常规工业环境下的潮气与轻微腐蚀，延长元件的使用寿命。安装边界方面，传感器的两个安装端分别设置了对称排布的沉头安装孔，孔位间距遵循行业通用的紧凑型传感器安装规范，工程师在做安装板设计时无需额外定制转接板，直接采用对应规格的内六角螺丝即可完成固定，出线端采用侧向出线的防护结构，线缆从弹性体非形变区的侧方引出，避免传感器形变过程中线缆被拉扯影响测量精度，同时线缆根部做了应力释放防护，减少反复弯折带来的线芯断裂风险。功能特性上，这款传感器覆盖30kg到300N的常用小量程测力区间，应变片采用全桥贴片工艺，配合温度补偿片能够在常规工业温域内保持稳定的输出线性，

　　零点漂移控制在极小范围内，无需频繁做零点校准即可满足日常检测需求。在实际设备集成过程中，工程师需要注意安装面的平面度公差，若安装基准面存在局部凸起或倾斜，会导致弹性体在空载状态下就产生附加形变，直接影响测量的零点输出与线性精度，因此安装板建议采用铣削加工，平面度公差控制在0.02mm以内，固定螺丝的锁紧扭矩要保持一致，避免单侧锁紧力过大导致弹性体产生预紧应力。另外这类平面梁传感器的过载保护设计也需要在整机结构中同步考虑，虽然弹性体本身具备150%额定载荷的安全过载能力，但在工位上可能出现的重物冲击、硬接触挤压场景下，建议在传感器的形变间隙处设置限位挡块，挡块与弹性体之间预留0.1-0.2mm的间隙，既不影响正常量程内的形变测量，

　　又能在过载时承接载荷，避免应变区产生不可逆的塑性形变。从应用适配性来看，这款传感器除了常规的静态重量测量，还能够适配动态测力场景，比如小型压力装配工位的压装力监测、智能门锁的锁舌闭合力检测、康复辅具的受力反馈等场景，薄型的结构设计能够让传感器直接嵌入到执行机构的接触面中，不会额外增加机构的整体体积，相比传统圆柱形压向传感器，平面梁的结构能够同时承接垂直方向的正压力，对安装面的平行度误差容忍度更高，降低了集成时的结构调试难度。在三维建模过程中，建模者需要重点还原弹性体上应变槽的尺寸细节、安装孔的沉头深度与位置公差、出线端的线缆防护结构尺寸，这些细节直接决定了后续做机构干涉检查时的准确性，若忽略了应变槽的位置，在设计周边限位结构时很容易出现结构件与弹性体形变区干涉的问题，导致传感器无法正常形变输出信号；安装孔的位置公差需要严格按照实际安装规范设定，否则在生成工程图加工安装板时会出现孔位错位，无法完成装配。
