薄型平面压缩力称重测力传感器结构

　　在小型智能称重终端、便携测力设备、嵌入式力值检测工位的结构选型中，薄型测力传感器的安装空间占用一直是结构工程师重点考量的指标，这类薄型压缩称重传感器的设计，核心就是解决狭小安装空间内的精准力值采集需求，不需要额外预留大尺寸的安装沉台，也不需要复杂的加载导向结构，就能实现稳定的压缩力到电信号的转换。从实际应用场景来看，这类传感器常被集成在小型桌面称重设备、便携拉力压力测试工装、智能仓储的货位重量检测模块、医疗康复设备的施力反馈端，甚至是小型消费电子的按键力检测工位中，因为整体厚度控制在极低的水平，不需要对设备主体结构做大规模的掏空改造，就能直接嵌入安装面，大幅降低整机的结构设计难度。

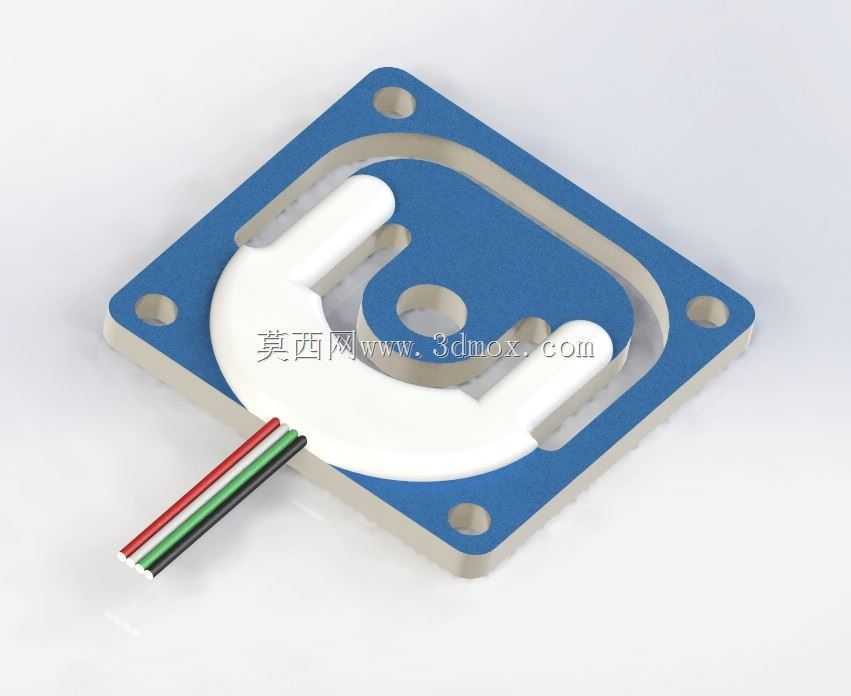

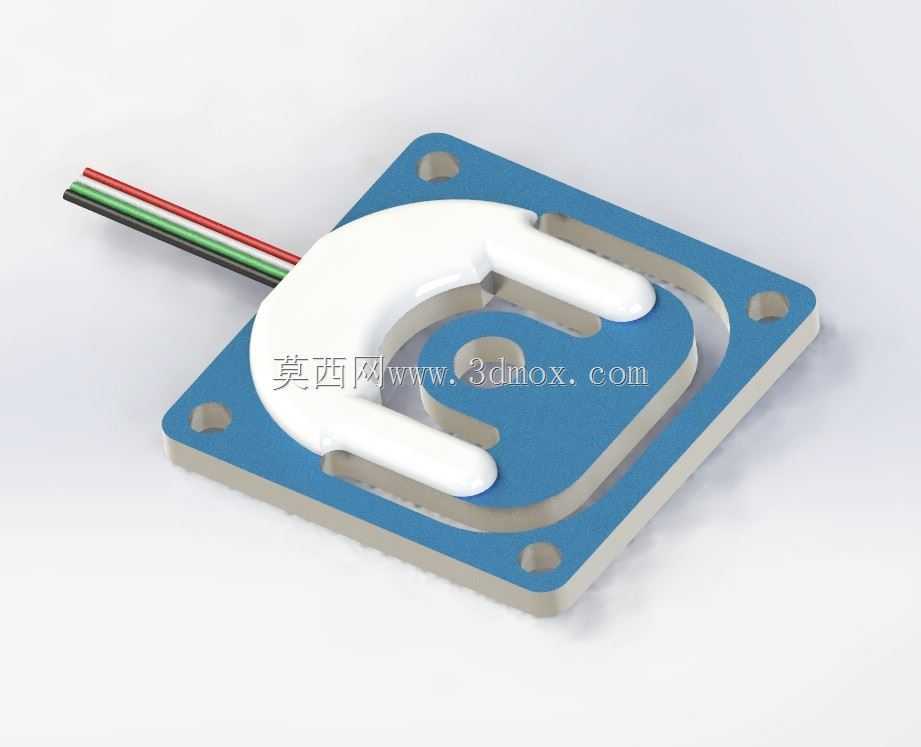

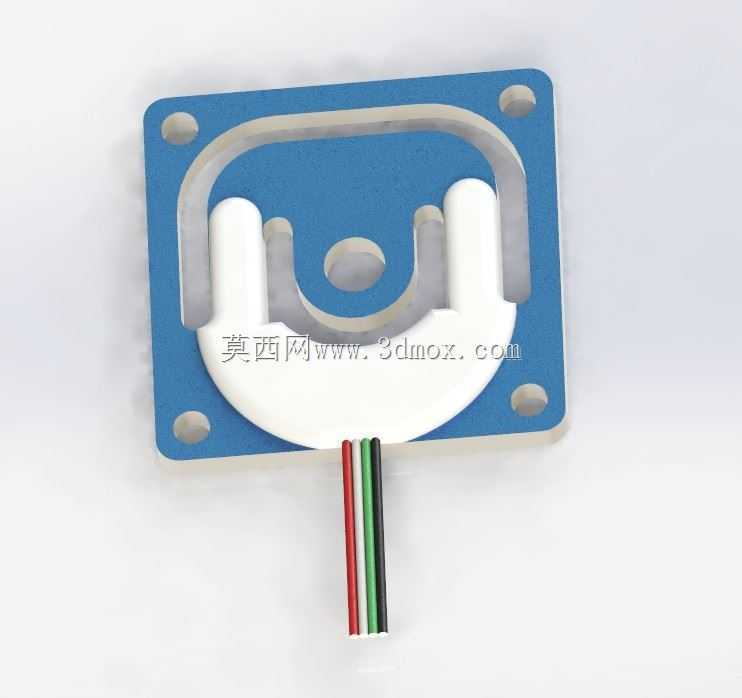

　　从功能特性上看，该传感器采用板式应变梁结构，弹性体整体为方形法兰安装形式，四个角位预留了贯通安装孔，安装时直接通过螺丝穿过孔位锁固在设备基座上即可，不需要额外设计定位夹具，安装孔的位置公差经过优化，常规的钣金或机加工安装面都能顺利适配，不会出现孔位错位无法装配的问题。弹性体的受力区域设计在中心位置，中心预留的螺纹孔用于连接加载端头，被测压力直接垂直作用在中心加载点上，弹性体上的应变片会随着弹性体的微形变产生电阻变化，通过配套的惠斯通电桥电路输出对应力值的毫伏信号，配合常规的变送器就能直接接入PLC或者采集板卡，实现力值的实时读取。出线端采用侧出排线设计，红黑绿白四根线分别对应激励正、激励负、信号正、信号负，出线位置在弹性体侧边，不会占用上下安装面的空间，布线时可以直接沿着安装面的线槽走线，避免线材被加载结构挤压破损。

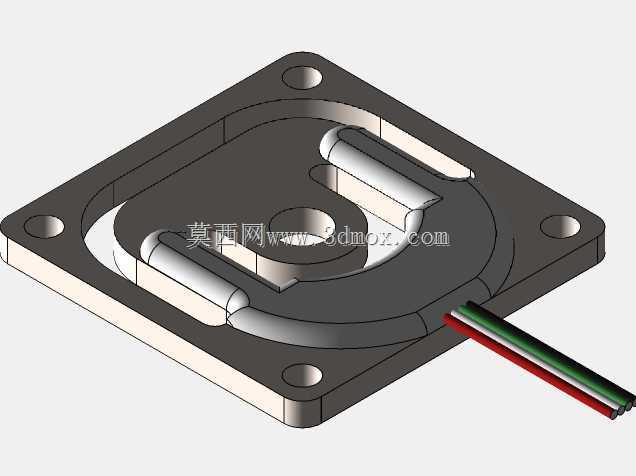

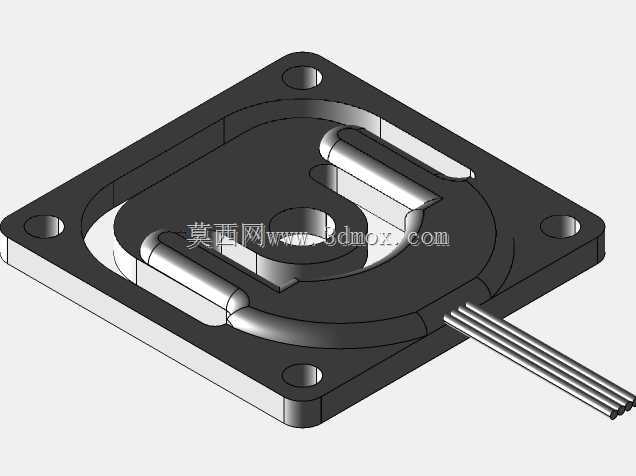

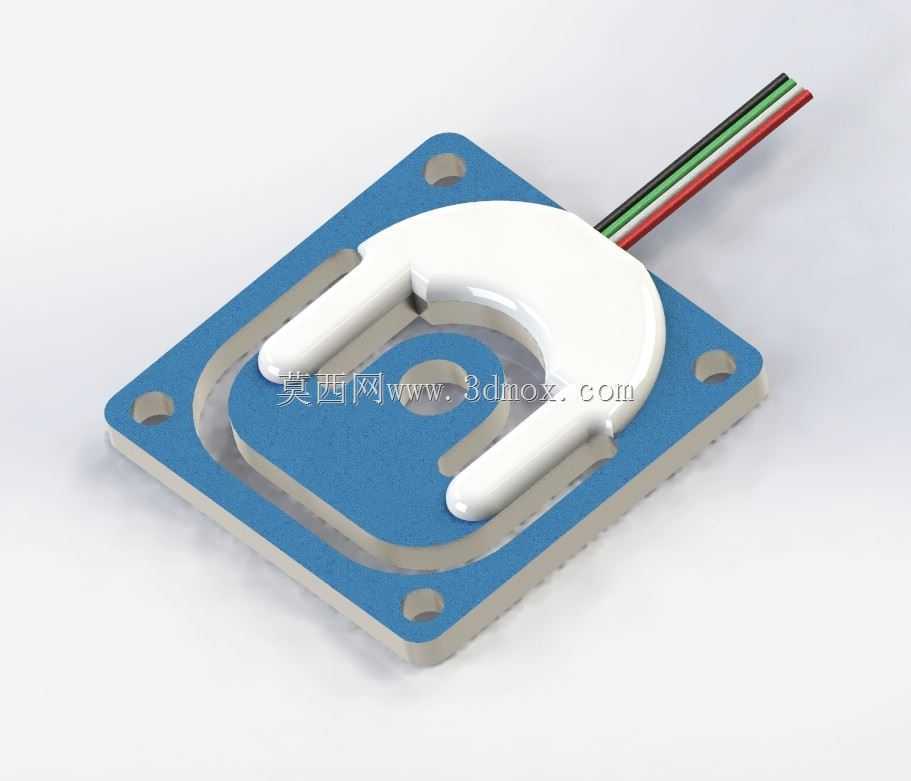

　　设计思路上，这款传感器没有采用传统的S型或者柱式弹性体结构，而是采用了整体式板式镂空弹性体，在保证50kg到500N量程范围内足够刚度的前提下，尽可能压缩整体厚度，弹性体的镂空区域经过有限元应力仿真优化，应变片粘贴位置的应力分布均匀，不会出现局部应力集中导致的蠕变或者滞后问题，同时边角的安装孔位置做了应力隔离设计，安装时的螺丝锁紧力不会传递到应变测量区域，避免安装应力带来的零点漂移问题。弹性体表面做了硬质阳极氧化处理，蓝色的氧化层既可以提升表面硬度，防止日常使用中的磕碰划伤，也能起到一定的绝缘作用，避免应变片和安装基座之间出现导通干扰。白色的应变片保护盖采用高强度工程塑料制作，通过密封胶固定在弹性体表面，既可以保护内部的应变片和接线焊点不受粉尘、水汽的侵蚀，也不会额外增加过多的整体厚度。

　　从安装边界来看，这款传感器的整体外轮廓为正方形，四个安装孔的中心距按照标准小型传感器的通用尺寸设计，替换同规格的其他薄型传感器时不需要修改安装孔位，直接锁固即可使用。上下安装面的平面度要求控制在0.02mm以内，安装时不需要额外加装调整垫片，只要保证基座安装面和加载端头的接触面平行度达标，就能保证测量精度，不会因为偏载出现过大的测量误差。整体高度极低，在对安装厚度有严格限制的场景下，比如超薄便携秤、嵌入式测力按键、小型机械臂的末端力反馈模块中，这种薄型结构的优势非常明显，不需要为了容纳传感器额外增加设备的整体厚度，能够帮助设备实现更紧凑的结构设计。在实际选型使用时，需要注意加载力的方向要尽量垂直于传感器安装面，侧向力不能超过额定量程的10%，避免弹性体出现不可逆的塑性形变，日常使用中不需要额外的维护，只要定期清理安装面的杂物，保证加载点接触良好，就能长期保持稳定的测量精度。
