超薄型30kg量程压缩式测力称重传感器

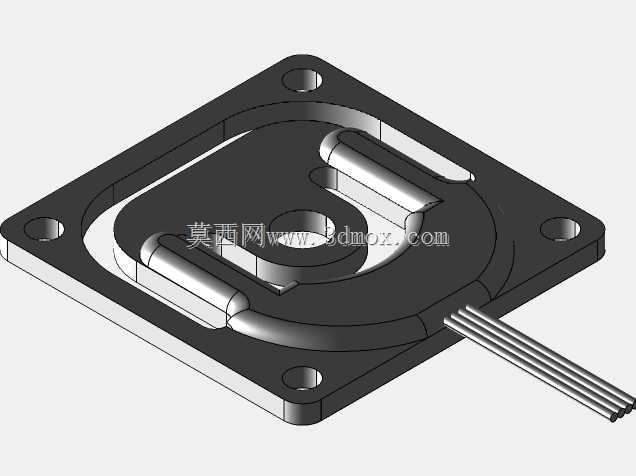

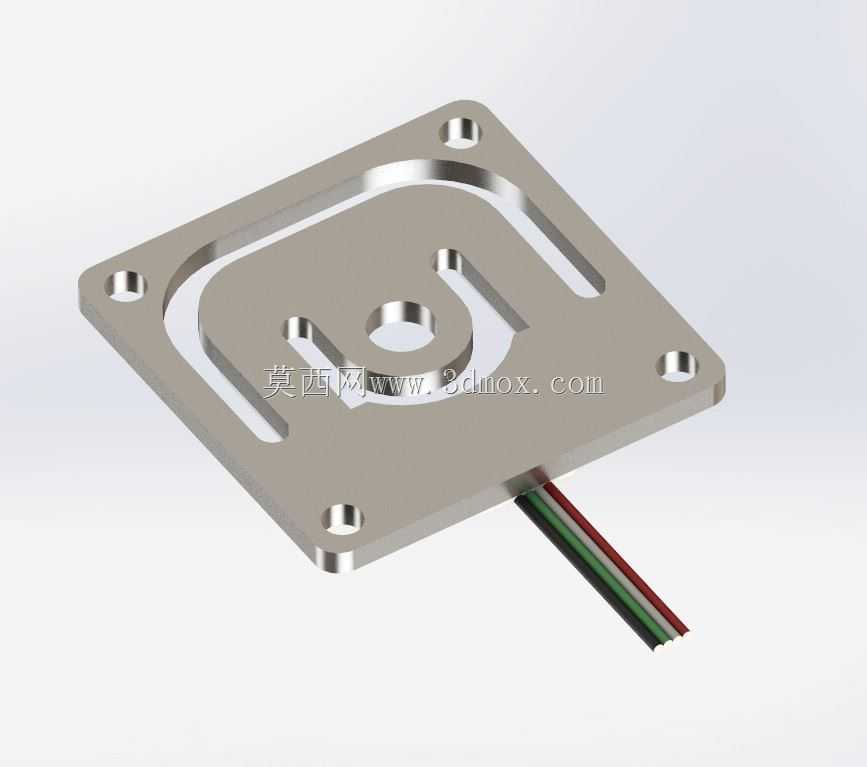

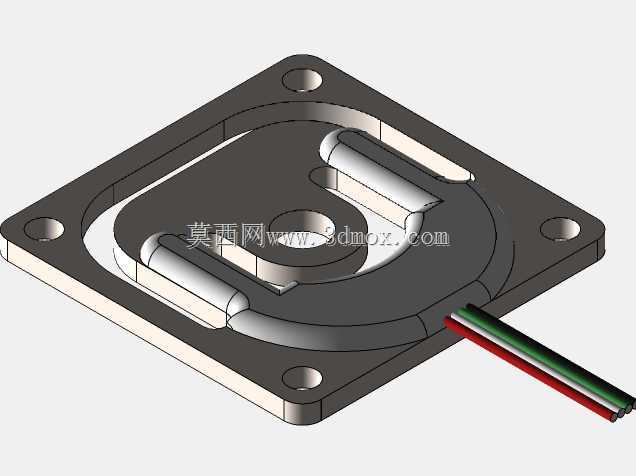

　　在小型智能仓储的货位重量检测、桌面级精密装配工位的压装力校验、便携式医疗检测设备的受力反馈、小型商用称重模组的集成场景里，这类薄型压缩测力传感器的应用占比正在逐年提升，核心原因就是其极小的安装厚度，能适配很多传统柱式、S型传感器无法塞入的紧凑安装空间。从结构设计逻辑来看，这款传感器采用了整体式弹性梁加工方案，方形安装基座上预留了四个对称的通孔安装位，安装时不需要额外设计复杂的转接支架，直接通过螺栓就能将传感器固定在安装基准面上，四个安装孔的位置度公差控制在0.02mm以内，能避免安装时产生额外的附加力矩，影响测量精度。弹性体部分采用了对称的双平行梁结构，中间的受力凸台是直接承受压缩载荷的部位，

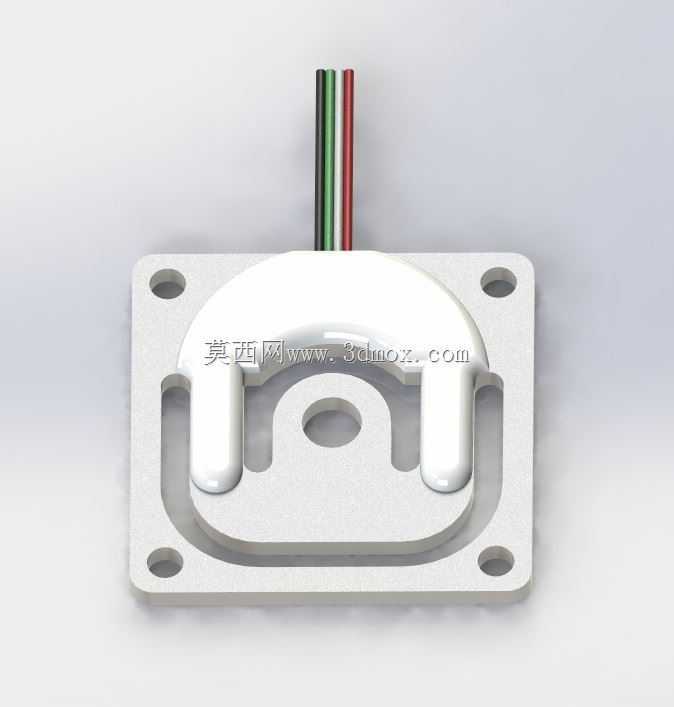

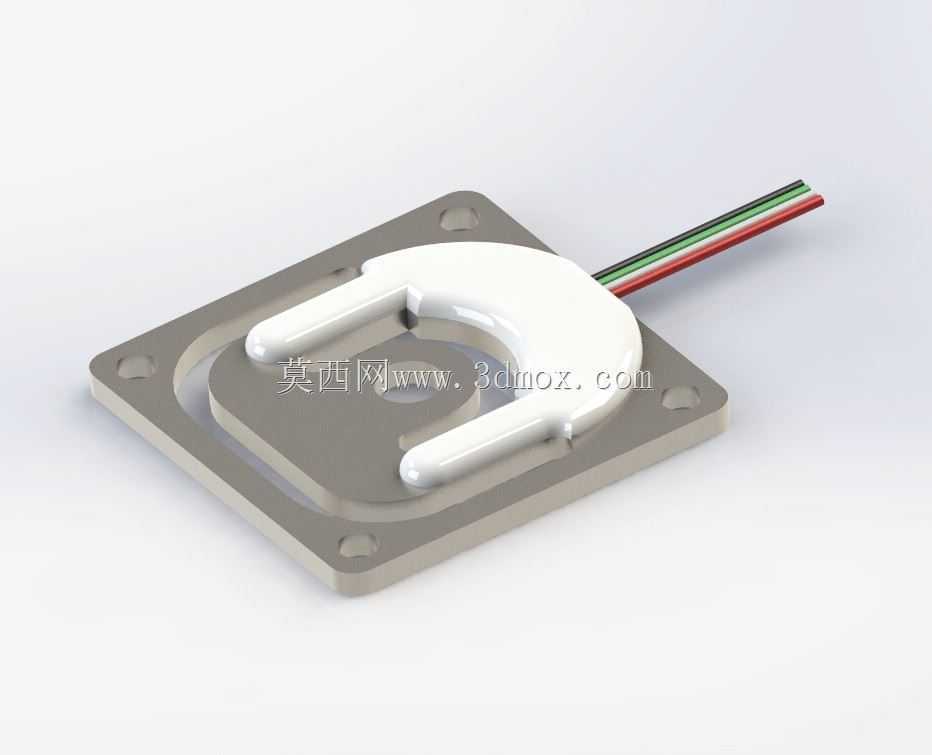

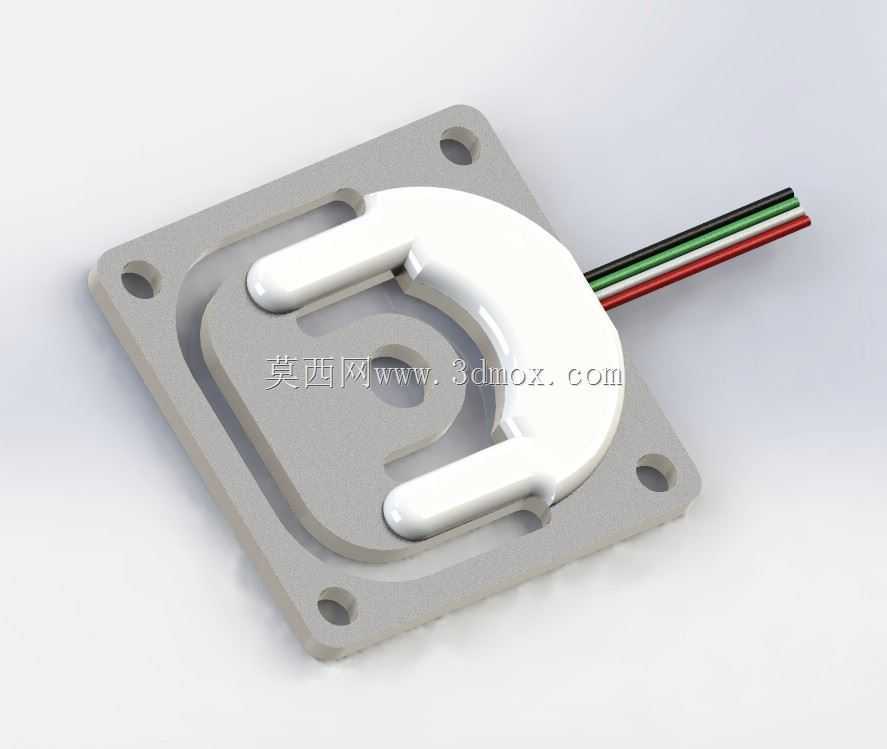

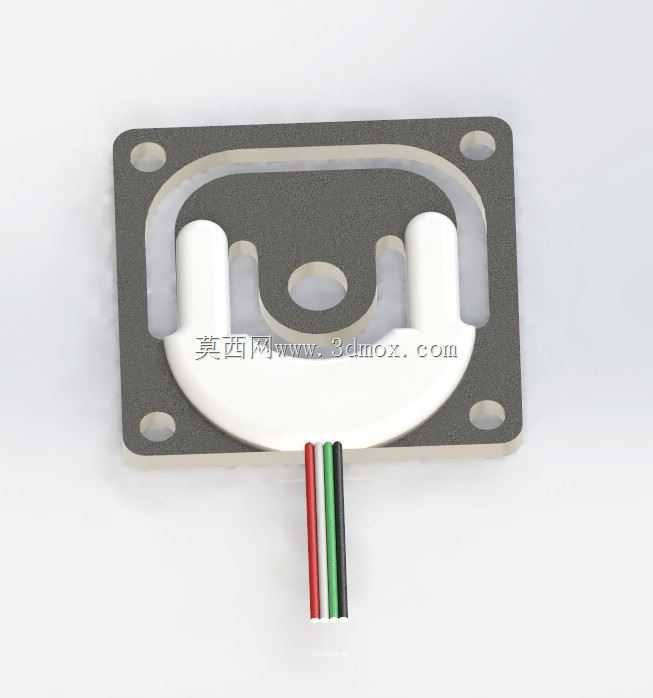

　　这种结构的优势在于当载荷垂直作用在受力凸台上时，弹性梁的应变区域变形均匀，抗偏载能力比单点式悬臂梁结构提升30%左右，即使受力点有小幅偏移，也能保证输出信号的线性度。传感器的出线端采用了三线制屏蔽线输出，红黑为供电线，绿线为信号输出线，屏蔽层直接和传感器基座连通，能有效降低工业现场的电磁干扰，在靠近伺服电机、变频器的工位使用时，信号波动幅度能控制在满量程的0.1%以内。从安装边界来看，这款传感器的整体厚度控制在6mm级别，整体外轮廓为方形，四个安装孔的中心距适配常规的小型设备安装孔位，不需要对原有设备的安装面做大规模改造，就能直接替换原有厚度更大的测力元件。在实际选型使用时需要注意，这类薄型传感器的过载能力一般为满量程的150%，

　　安装时要保证受力面和安装基准面的平行度在0.03mm以内，如果安装面存在倾斜，会导致弹性梁单侧受力过大，长期使用会出现塑性变形，造成零点漂移无法回零。弹性体的材质一般选用高强度铝合金，经过时效处理后内部残余应力被充分释放，长期满载使用时的蠕变值能控制在0.05%F.S/30min以内，满足商用称重、工业测力的常规精度要求。在三维建模过程中，这类传感器的建模重点在于弹性梁的应变区域尺寸还原，因为应变区的厚度直接决定了传感器的量程和灵敏度，建模时不能随意更改应变区的壁厚尺寸，否则会导致后续做有限元受力分析时，得到的应变数据和实际产品偏差过大。另外安装孔的沉头深度、受力凸台的突出高度也需要严格按照实际尺寸建模，否则在做整机装配干涉检查时，

　　会出现螺栓穿入深度不足、受力凸台和被测工件间隙过大的问题。在集成到小型设备中时，一般会在受力凸台上方加装一个硬质不锈钢垫片，用来分散接触应力，避免长期受压后铝合金受力面出现压痕，影响受力点的位置一致性。这类传感器的输出灵敏度一般在1mV/V左右，配套常规的称重变送器就能输出0-5V或者4-20mA的标准信号，直接接入PLC或者数据采集模块就能实现力值的实时采集，不需要额外做信号放大电路的设计，能大幅缩短小型测力设备的开发周期。在消费类电子的按键力测试、小型快递柜的快件重量检测、智能货架的库存盘点场景里，这种薄型传感器因为占用空间小、安装便捷、精度足够，已经逐步替代了传统的厚型称重传感器，成为小量程压缩测力场景的首选元件。建模时还要注意出线端的线缆弯曲半径，一般线缆的最小弯曲半径要大于线缆直径的5倍，在装配时要预留足够的线缆走线空间，避免线缆被挤压导致内部线芯断裂，影响传感器的信号输出。
