薄型平面梁式300kg压缩力称重传感器

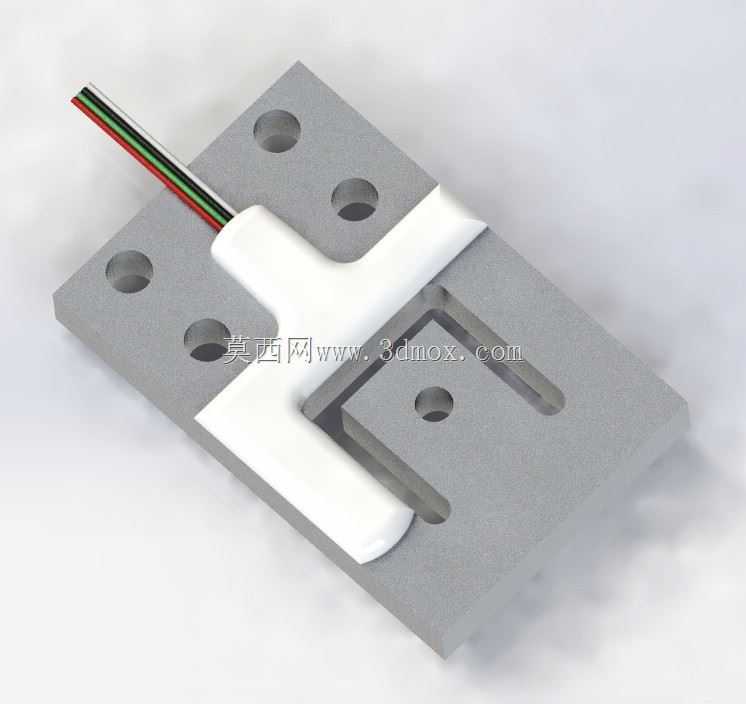

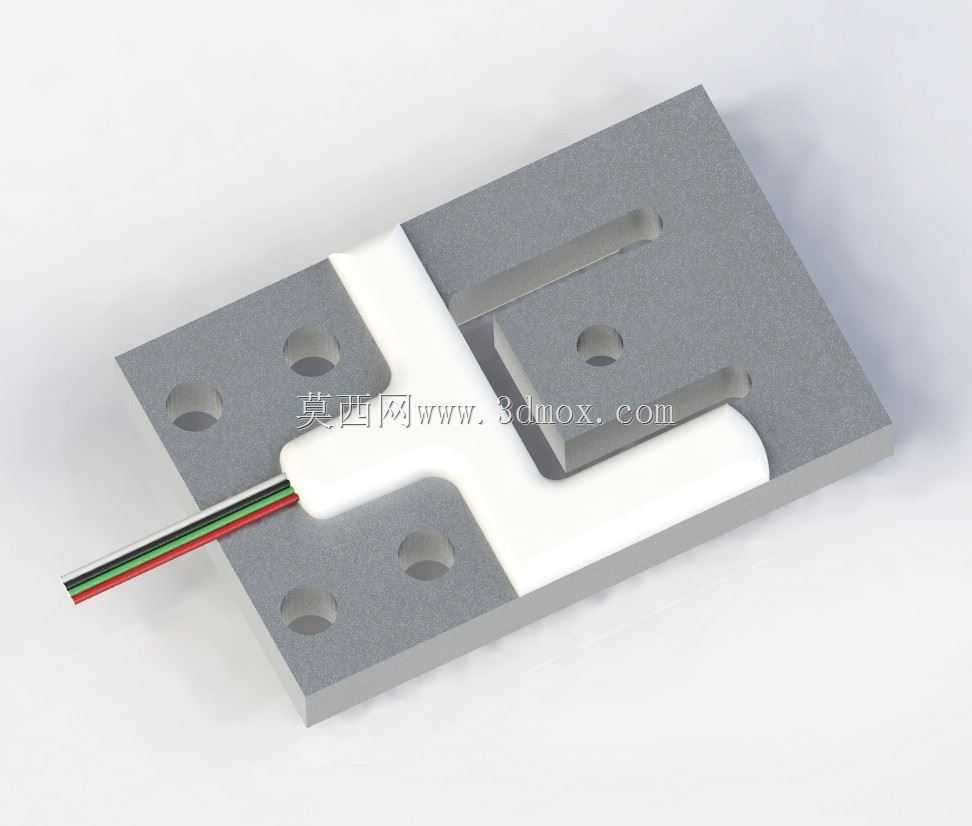

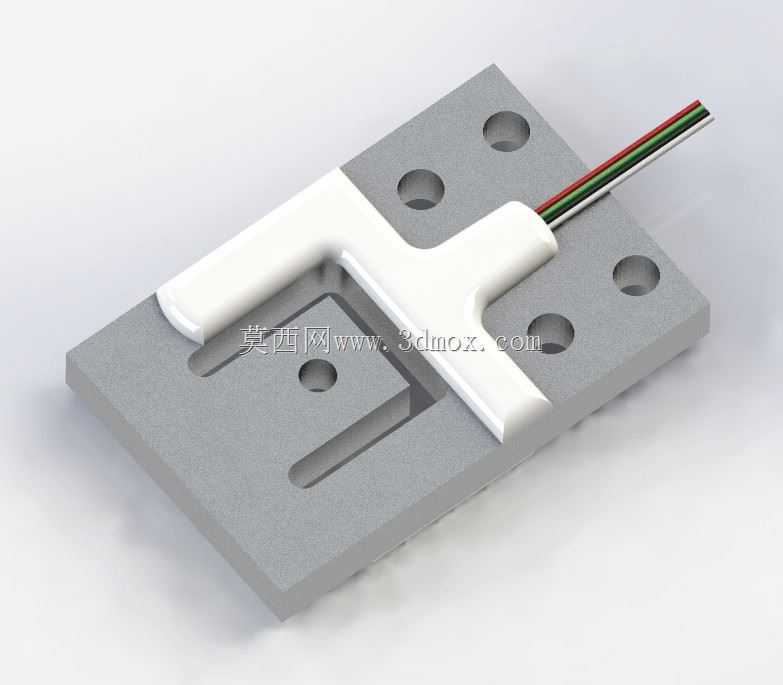

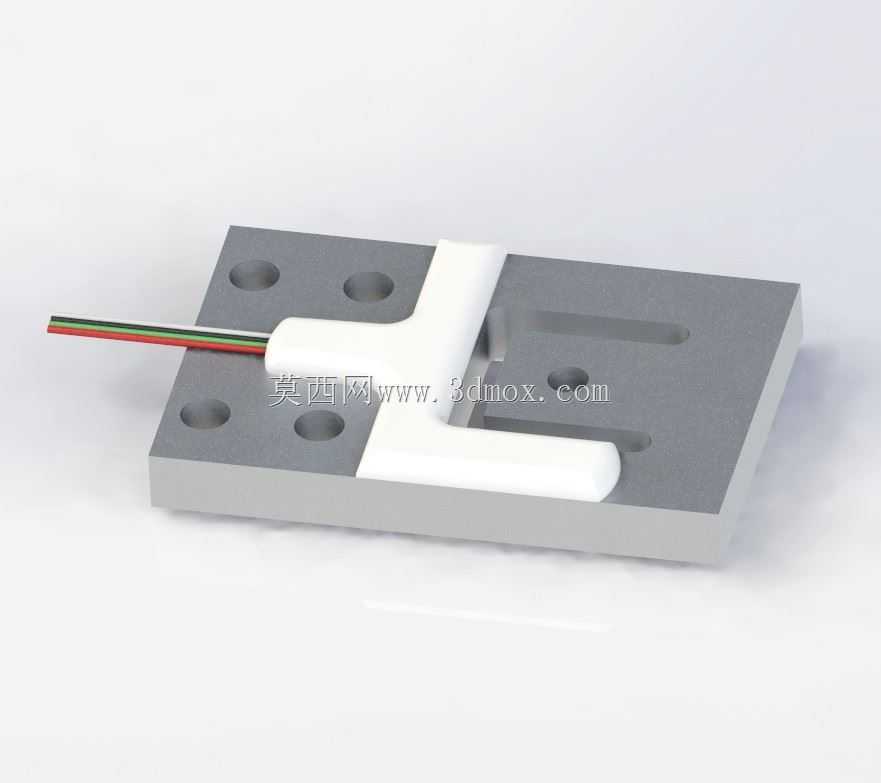

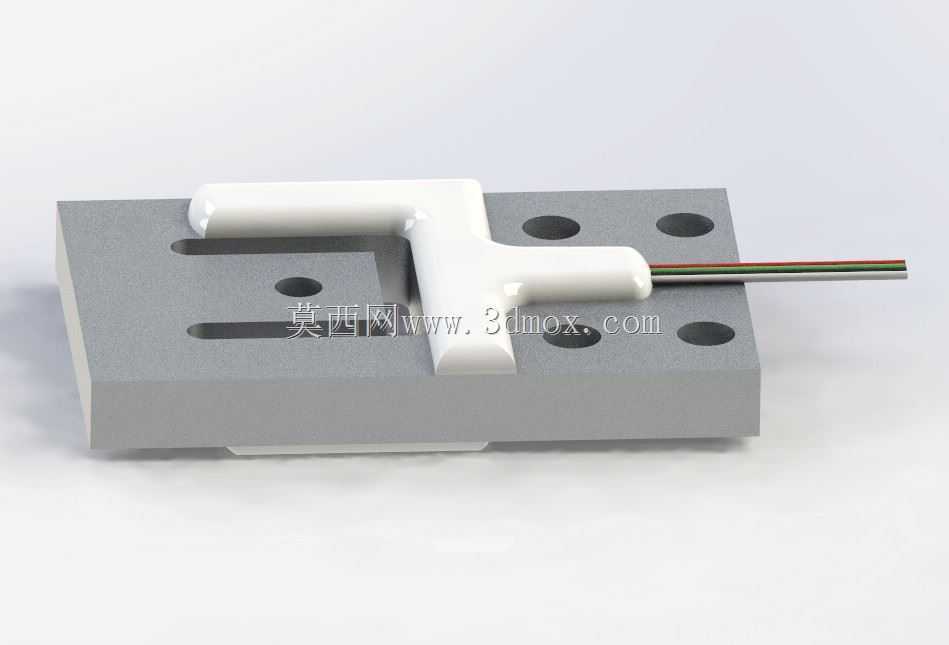

　　在工业称重、小量程力值检测场景中，这类薄型平面梁结构的压缩力检测元件，是很多紧凑型设备集成时的首选方案。不同于传统柱式、S型称重传感器的安装空间要求，这款3kN额定量程的平面梁传感器，整体采用扁平式一体化结构设计，主体受力基体为高强度铝合金材质，表面做硬质阳极氧化处理，既能保证长期受力下的形变稳定性，也能适配工业现场多粉尘、轻度潮湿的使用环境。从结构设计逻辑来看，这类平面梁传感器的核心是通过弹性梁上的应变片桥路，将垂直方向的压缩载荷转化为线性可采集的电信号，弹性梁的开槽结构经过反复应力仿真优化，在保证300kg额定量程下0.02%级线性精度的同时，将整体厚度压缩到传统同量程传感器的三分之一左右，非常适合安装在空间受限的设备内部，

　　比如小型自动化装配线的压装力检测工位、智能仓储的微型料仓称重模块、商用小型检重秤的承重单元、医疗设备的载荷反馈机构等场景。安装边界上，基体上预留的四个沉头安装孔采用对称式布局，孔位公差按照IT7级精度设计，安装时只需要在配套安装基座上加工对应位置的M5螺纹孔，即可通过螺栓完成刚性固定，不需要额外设计复杂的限位或导向结构，传感器的受力端采用凸起式球面接触设计，能够自动补偿安装面的微小平行度误差，避免偏载带来的测量误差，出线端采用侧向出线的屏蔽线缆设计，线缆内置凯夫拉抗拉纤维，防止设备布线时拉扯导致的线芯断裂，屏蔽层直接接入传感器外壳，能够有效抵御车间内变频器、伺服电机带来的电磁干扰，保证输出信号的稳定性。实际选型应用时需要注意，

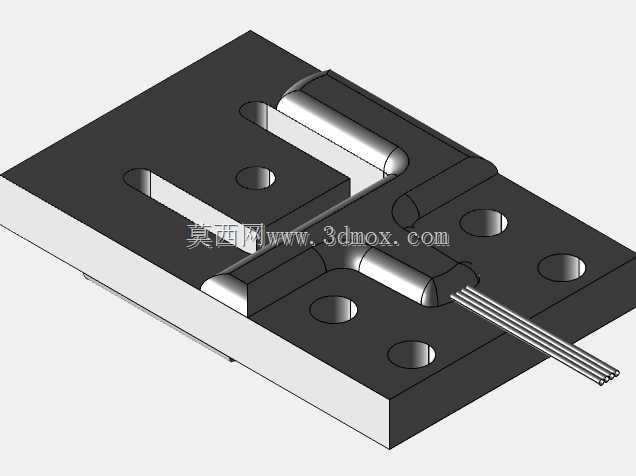

　　这类薄型平面梁传感器仅适用于垂直方向的静态或低速动态压缩力检测，不能承受侧向的剪切力或扭转力矩，安装时要保证受力轴线与传感器中心轴线重合，偏载角度不能超过3度，否则会带来额外的测量误差甚至损坏弹性体。从三维建模的角度来看，这类传感器的建模重点在于弹性梁的开槽尺寸与应力集中区域的圆角处理，建模时需要严格按照实际受力形变的仿真结果还原薄壁区域的厚度，不能随意加厚或减薄弹性梁结构，否则会直接影响传感器的额定量程与线性精度，安装孔的沉头深度、受力凸台的高度都需要和实际产品的安装尺寸保持一致，方便设计人员在做设备整体布局时直接调用模型做干涉检查，避免后期装配时出现空间不足、安装孔位错位的问题。很多做小型非标设备的工程师在选型时，

　　经常会忽略传感器的安装高度与出线方向，导致后期设备组装时需要额外修改机架结构，这类薄型传感器的扁平结构刚好解决了这个痛点，侧向出线的设计也不需要在传感器上方预留线缆弯折空间，进一步压缩了整体安装所需的垂直空间，在一些桌面型检测设备、便携式称重装置的设计中，这种结构的传感器几乎是唯一能满足空间要求的选择。另外，传感器的弹性体与受力接触件采用分体式装配设计，白色的受力导向件采用自润滑POM材质，既能够保证力的垂直传递，也能避免硬接触带来的磨损，长期使用后如果接触件出现磨损，只需要单独更换接触件即可，不需要整体更换传感器，降低了后期的维护成本。应变片的粘贴位置位于弹性梁的应力集中区域，表面覆盖保护性硅胶涂层，能够防止潮气、粉尘侵入应变片区域，保证传感器长期使用的零点稳定性，在额定载荷下，弹性梁的最大形变量不超过0.1mm，不会对设备的整体压装行程带来明显影响，非常适合集成在对位移精度要求较高的压装设备中，做压装力的实时反馈与超限报警。
