薄型平面梁式高精度称重测力传感器结构

　　在工业称重、小型设备测力集成场景中，安装空间受限一直是结构设计阶段的常见痛点，这类薄型平面梁结构的称重传感器，正是为了解决狭小安装空间下的力值检测需求而设计的。不同于传统悬臂梁传感器需要预留较大的垂直安装空间，该款传感器采用扁平化的板式结构，整体厚度控制在极小范围内，能够直接嵌入到设备台面、小型料仓支架、便携称重装置的安装基面内，不需要额外设计加高的安装支座，大幅降低了整套检测机构的整体高度。

　　从实际应用场景来看，这类传感器常被用于桌面式小型称重台、智能仓储的货位重量检测、自动化生产线的小件重量分选、医疗设备的载荷监测等场景，这些场景普遍没有足够的垂直空间容纳传统结构的称重传感器，同时对传感器的安装平面度、受力一致性有较高要求。传感器的主体受力结构采用平面梁一体化设计，弹性体基材选用常用的合金结构钢，经过精密的机械加工成型，应变区域做了专门的应力集中结构优化，既保证了受力时应变片粘贴区域的形变均匀性，又能避免过载情况下弹性体发生不可逆的塑性变形。

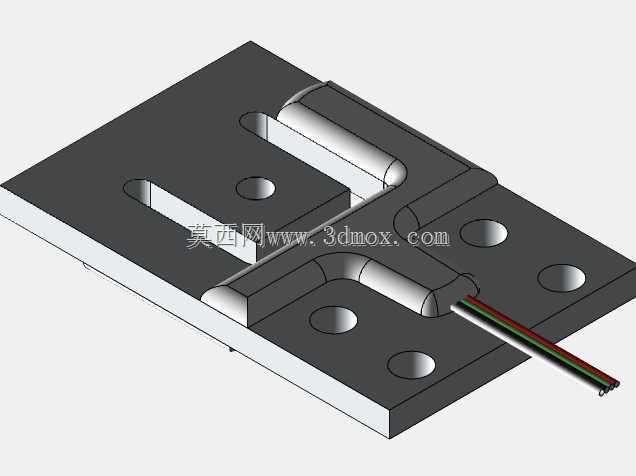

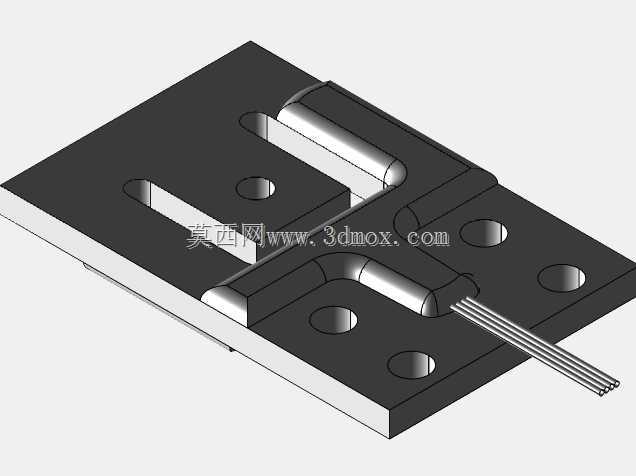

　　安装边界方面，传感器整体为矩形板式结构，四个角位设置了贯通的安装孔，安装时可以直接通过螺栓将传感器固定在设备的安装基座上，受力端的安装孔位与固定端孔位保持严格的平面度公差，安装面的表面粗糙度控制在合理范围内，避免安装时因为基面不平导致弹性体产生附加应力，影响检测精度。出线端采用侧向出线的结构，线缆从传感器侧边的防护结构处引出，不会占用垂直方向的安装空间，线缆根部做了应力释放防护，避免设备运行过程中线缆反复弯折导致线芯断裂，适配工业现场长期运行的可靠性要求。

　　设计思路上，这款传感器没有采用复杂的多梁复合结构，而是用单平面梁的结构形式实现50kg到75kg量程范围内的力值检测，弹性体上的开槽结构经过反复的力学仿真验证，开槽的走向、宽度、深度都经过参数优化，保证垂直受力时应变区域的应力分布均匀，同时能够抵消一定的侧向力干扰，减少偏载带来的检测误差。传感器的受力面与安装面处于平行状态，加载力时力的传递路径直接，没有额外的传力结构带来的力值损耗，能够保证检测的响应速度，在动态称重场景下也能快速输出稳定的检测信号。

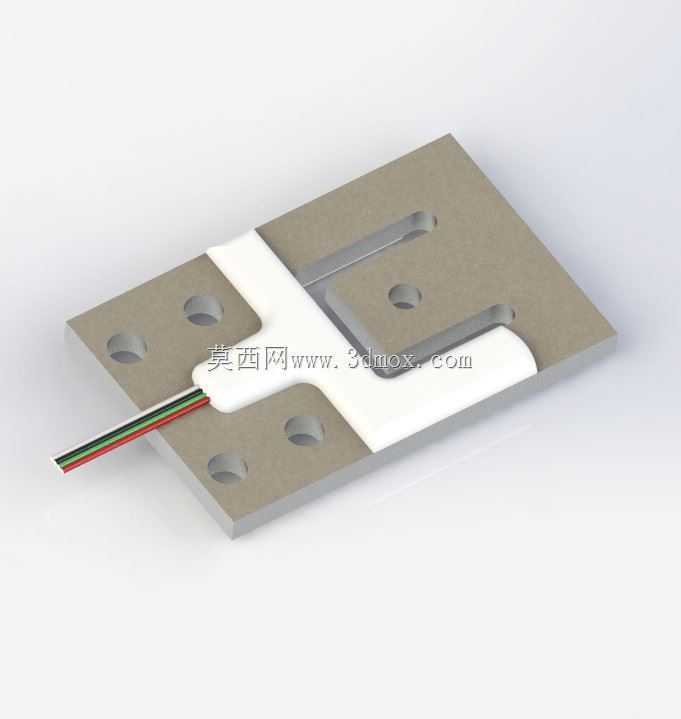

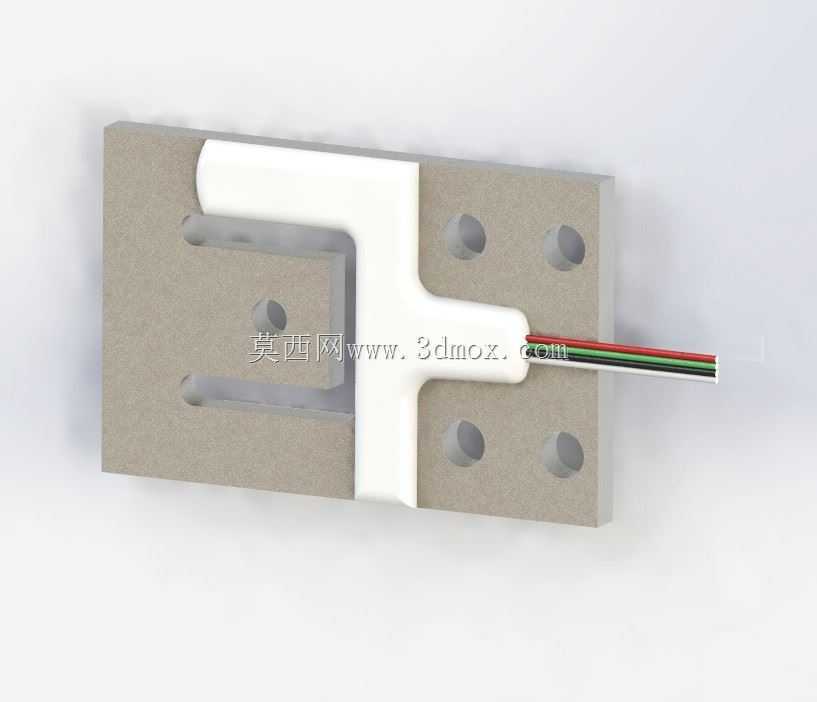

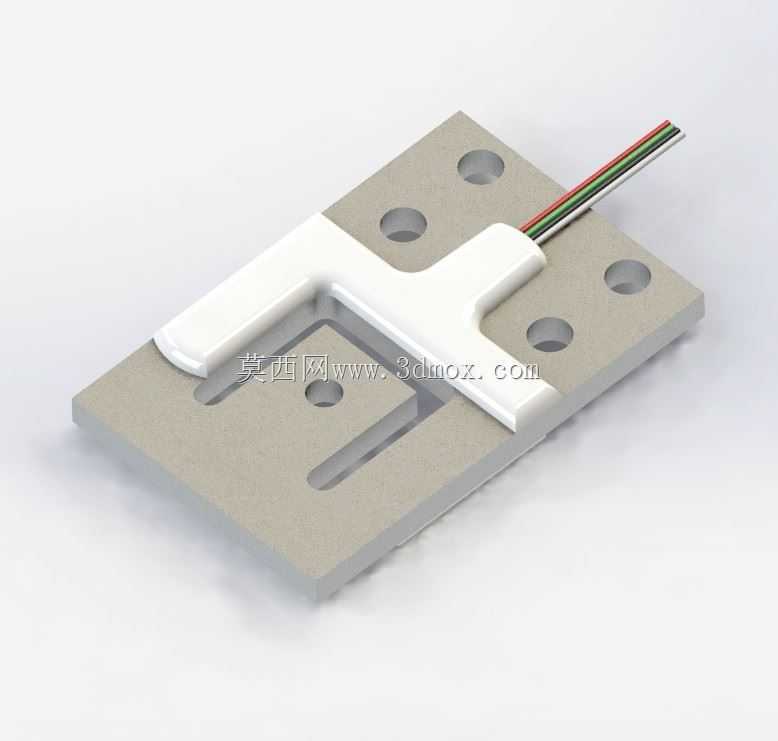

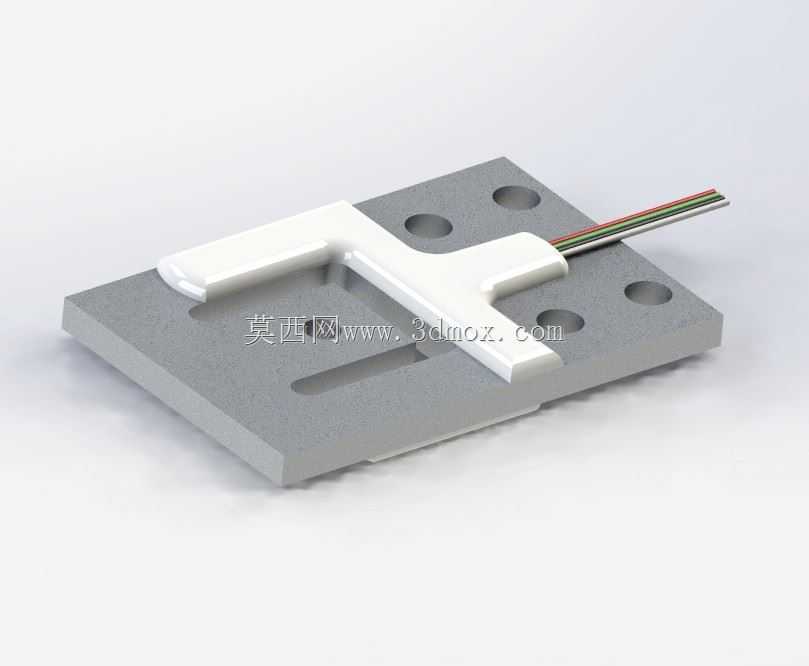

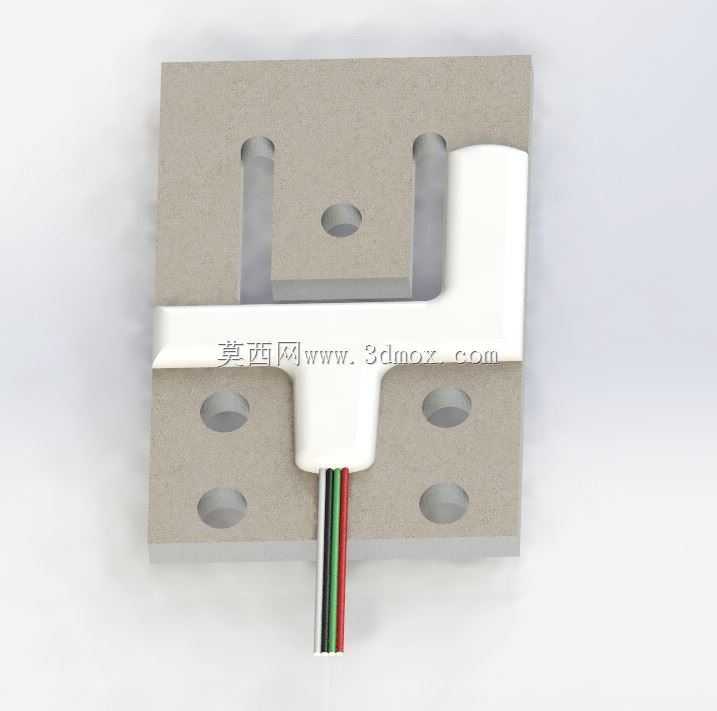

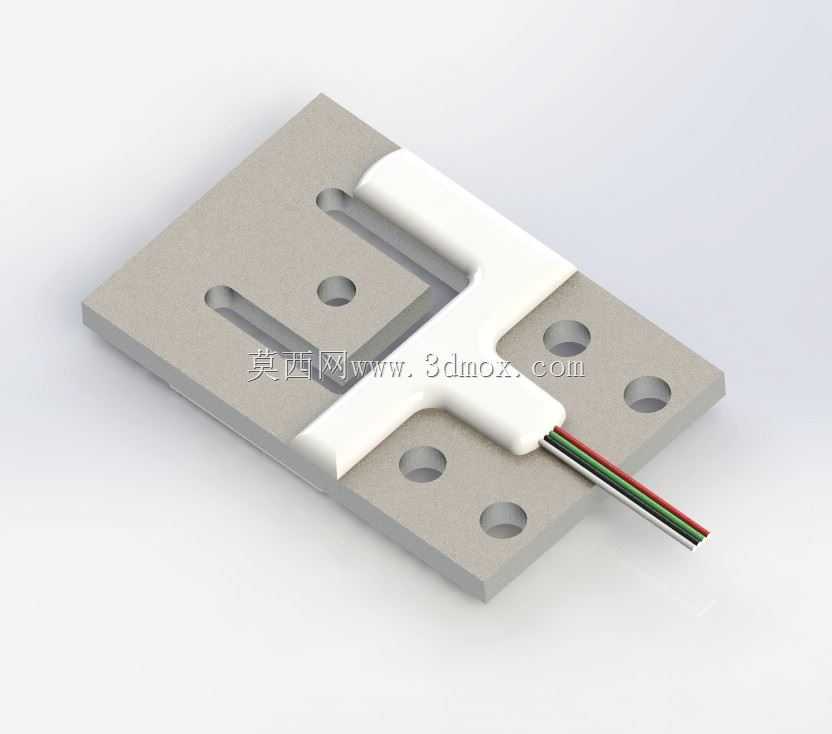

　　表面处理方面，弹性体的金属表面经过了防腐处理，应变片粘贴区域覆盖有白色的防护胶层，能够隔绝工业现场的潮气、粉尘对应变片的侵蚀，提升传感器在复杂工况下的使用寿命。安装孔的位置公差经过严格控制，同规格的传感器可以实现直接互换，不需要在设备更换传感器时重新调整安装基面的孔位，降低设备后期维护的难度。对于结构设计人员来说，在选用这类传感器做集成设计时，只需要保证安装基面的平面度满足要求，按照推荐的扭矩锁紧安装螺栓，避免额外的侧向力、扭转力作用在传感器本体上，就能够保证传感器达到标称的检测精度。

　　不同于大量程的称重传感器需要搭配复杂的安装附件，这款薄型传感器可以直接作为设备承载台面的支撑结构使用，四个安装孔分别对应固定端和加载端，安装时不需要额外设计限位结构，依靠自身的结构强度就能够承受额定范围内的偏载，在小型自动化设备的集成中，能够大幅简化周边的安装结构设计，减少整套检测机构的零件数量，提升设备的装配效率。在三维建模过程中，这类传感器的模型需要准确还原弹性体的开槽轮廓、安装孔的位置尺寸、出线端的结构尺寸，方便设计人员在做整体设备布局时准确预留安装空间，避免出现干涉问题，同时模型的受力面、安装面的基准设置要符合实际装配逻辑，方便在装配环境中做配合约束，模拟实际安装状态下的位置关系。
