100N薄型压缩力测量称重传感结构

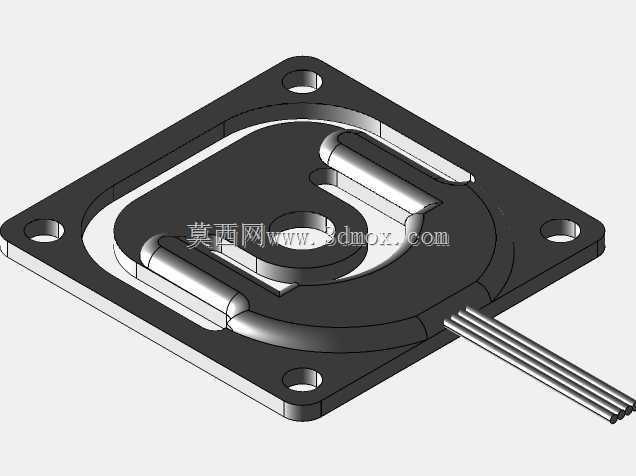

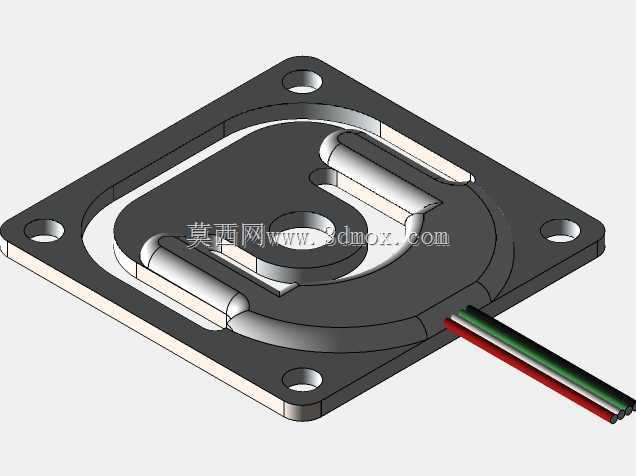

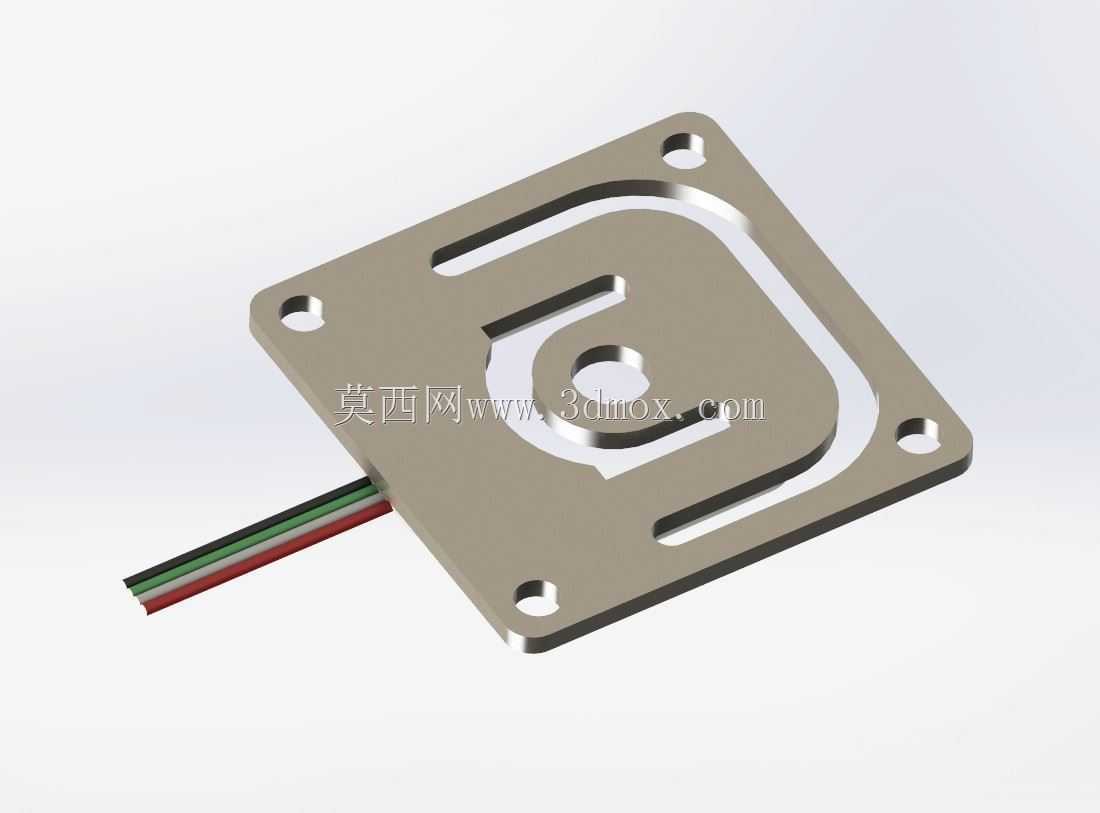

　　在小型智能仓储的货格重量核验、桌面级3D打印耗材余量检测、小型自动化装配线的压装力校验、医疗输液余量监测这类安装空间极度受限的场景里，常规的柱式、S型称重传感器往往因为安装高度过高、固定孔位不匹配无法适配，这类薄型压式称重结构就是针对这类窄空间测力需求开发的。从实际选型适配的角度看，这类测力结构的核心设计逻辑是在有限的厚度空间内，通过应变梁的结构形变来精准反馈垂直方向的压力载荷，整体采用方形法兰安装基座，四个角位预留了贯通的安装孔，安装时不需要额外设计转接支架，直接通过螺栓就能固定在安装平面上，基座的厚度控制在极小的范围内，整体安装后突出安装面的高度很低，不会额外占用设备的垂直安装空间，对于内部堆叠紧凑的小型智能设备来说，

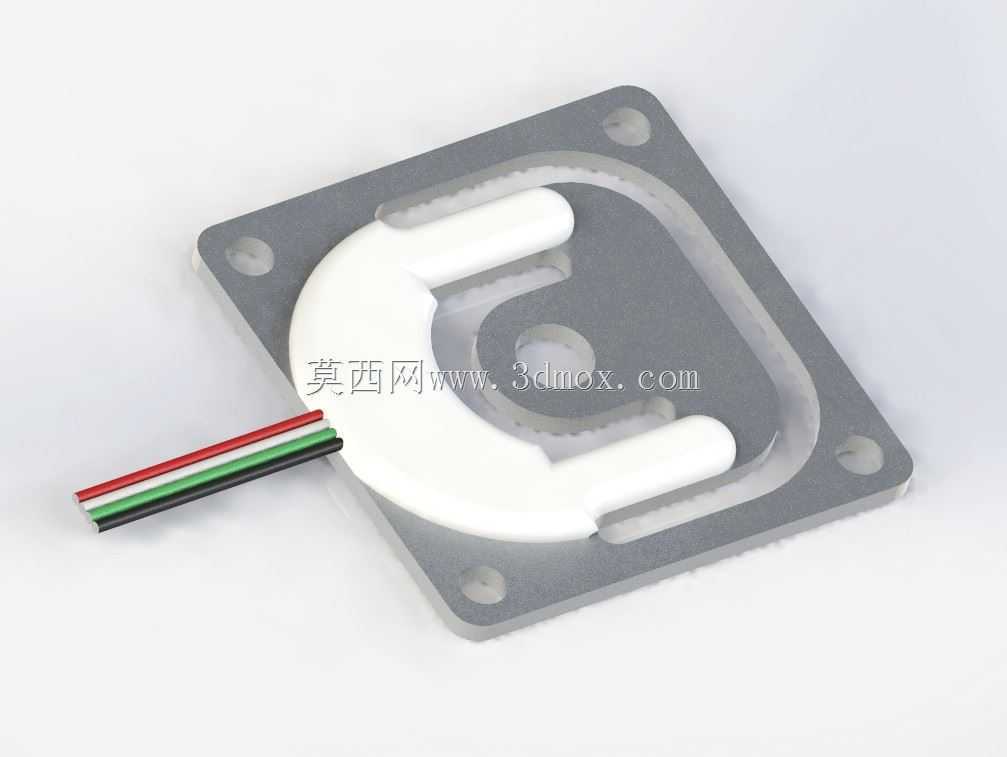

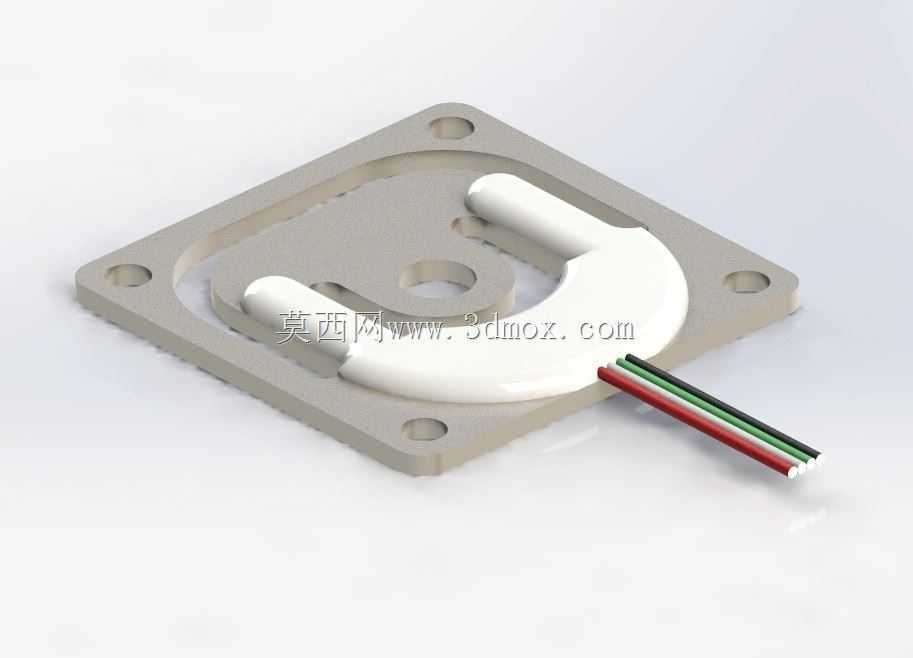

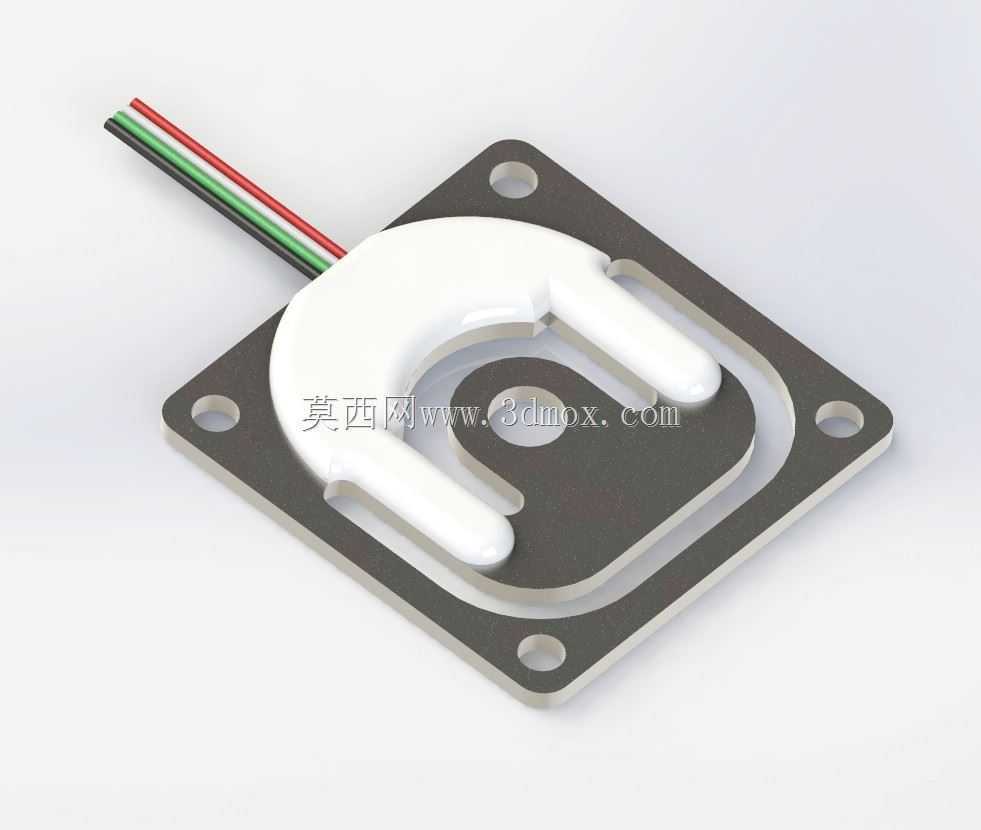

　　这种低剖面的设计能大幅降低设备整体的结构设计难度。结构的核心受力部分采用了半开口的C型应变梁结构，梁体的厚度经过反复的力学仿真校核，在0-100N的满量程载荷下，梁体的形变控制在弹性形变区间内，不会出现塑性变形导致的测量漂移，应变片贴附在梁体的应力集中区域，通过引出的红黑绿三色信号线连接后续的信号调理电路，能将微小的形变转化为可采集的电信号，测量精度可以满足大部分民用、工业级小型测力场景的需求。在结构细节设计上，受力接触区域采用了凸起的圆弧过渡设计，避免压力加载时出现偏载导致的测量误差，即使加载点存在小范围的偏移，也能通过接触区域的力传导将载荷均匀传递到应变梁上，降低安装对位的精度要求。基座和应变梁采用一体化的加工结构，

　　减少了装配环节带来的连接间隙，避免长期使用后因为连接松动导致的测量精度下降，表面的防护层可以隔绝日常使用中的灰尘、少量潮气对应变片的侵蚀，提升结构的长期使用稳定性。从安装边界来看，方形基座的四个安装孔采用对称分布设计，孔位间距适配常规的小型设备安装标准，安装时只需要在固定平面上加工对应位置的螺纹孔即可完成固定，不需要额外做沉孔或者避让结构，信号线从基座的侧边引出，走线方向可以根据实际安装空间调整，不会和周边的结构件产生干涉。在实际应用中，这类结构可以直接集成在智能货架的货位底部，实时监测货位上的物料重量变化，实现库存的自动盘点；也可以安装在小型压装设备的工作台上，实时监测压装过程的压力变化，判断压装是否到位；

　　还可以集成在智能快递柜的格口内，检测格口内是否存在快件，相比光电检测方案，这种测力方案不会因为快件遮挡、光线变化出现误判，检测可靠性更高。设计这类结构的三维模型时，需要重点关注应变梁的圆角过渡处理，避免应力集中导致的梁体断裂，同时要严格控制安装孔的位置度公差，保证安装时梁体处于水平状态，避免侧向力对应变片造成额外的载荷，影响测量精度。另外，结构的整体重量很轻，即使是在对自重有严格要求的便携式检测设备上，也可以直接集成使用，不会给设备带来额外的负重负担。
