150kg薄型平面梁式称重测力传感器

　　在小量程高精度测力场景里，这类薄型平面梁结构的称重测力元件一直是紧凑型设备集成的首选，尤其是对安装高度有严格限制的工位，常规柱式、S型传感器往往因为垂直方向尺寸过大无法适配，而这款150kg量程的平面梁传感器刚好能填补这类安装空间受限的测力需求缺口。从实际应用场景来看，这类传感器广泛部署在小型电子台秤、自动化产线的在线重量检测工位、智能仓储的微型货位载荷监测、医疗设备的小范围力值反馈、3C产品组装过程中的压装力校验环节，甚至部分小型协作机器人的末端执行力检测也会选用同结构的测力元件，核心原因就是其整体结构扁平，不需要预留过大的垂直安装空间，同时平面梁的应变区受力均匀，小量程下的线性度表现优于同尺寸的其他结构传感器。

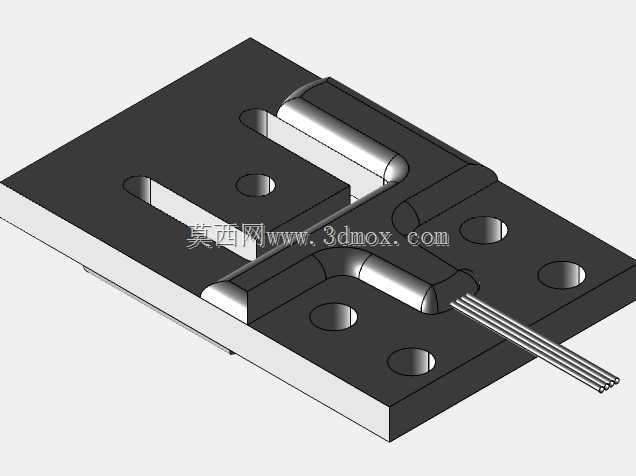

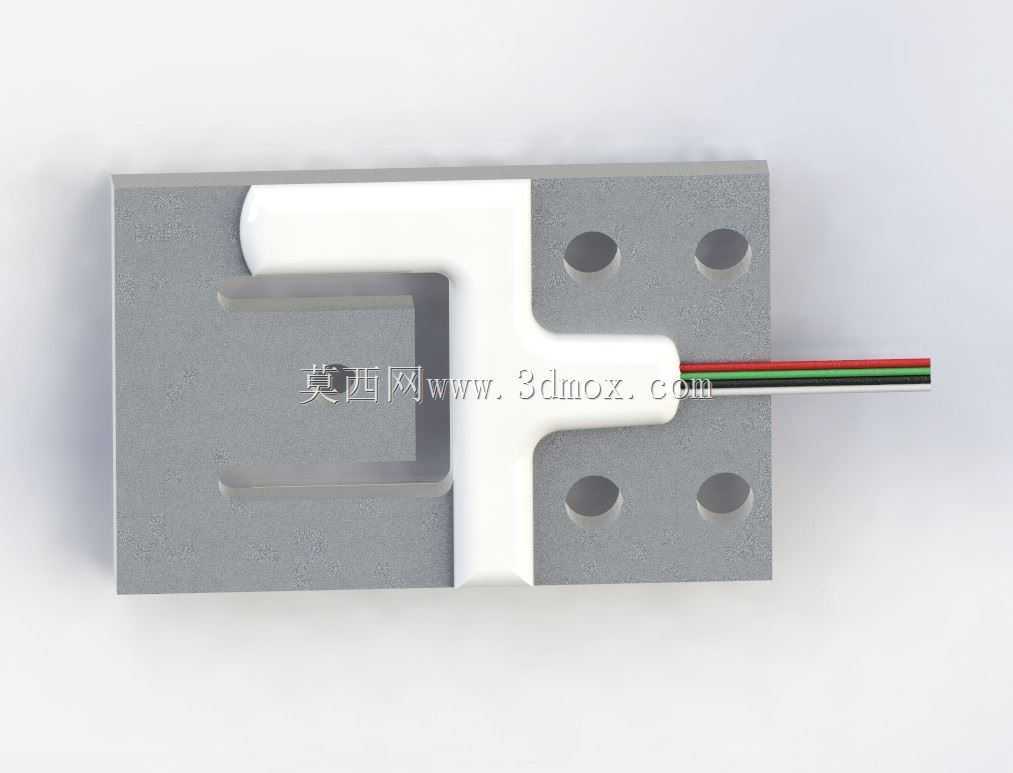

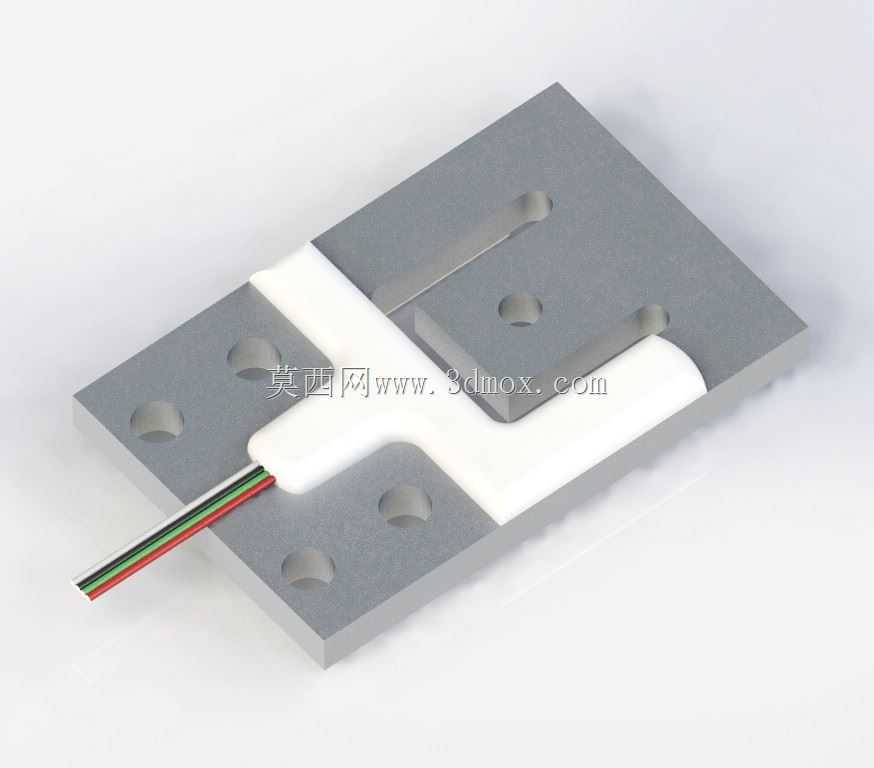

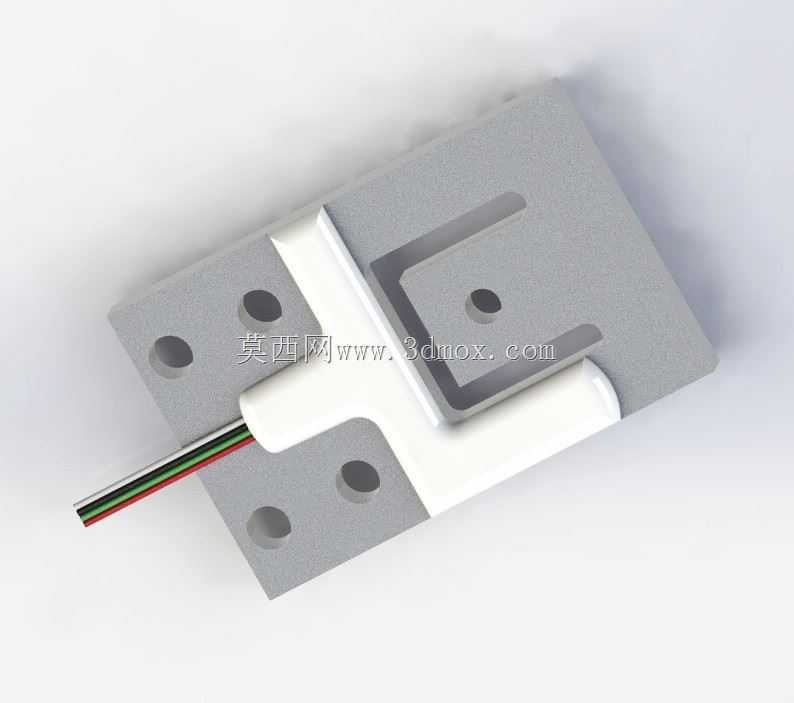

　　从功能特性上看，这款传感器采用剪切梁+平面应变的复合受力结构，弹性体采用一体式铝合金加工成型，表面做了硬质阳极氧化处理，既保证了应变区的受力形变一致性，又能兼顾日常使用中的防腐蚀、抗轻微磕碰需求。弹性体的固定端设计了四个对称分布的安装通孔，安装时可以通过螺栓直接固定在设备安装基座上，不需要额外设计复杂的转接工装，加载端的受力面做了平面度精加工，保证载荷施加时力线与传感器受力轴线重合，避免偏载带来的测量误差。出线端采用标准的四芯屏蔽线输出，红黑为激励供电线，绿白为信号输出线，屏蔽层直接与弹性体本体导通，能有效抑制工业现场的电磁干扰，保证小信号输出的稳定性，适配市面上绝大多数通用型称重变送器，不需要额外做信号匹配调试。

　　设计思路上，这款传感器完全围绕紧凑型安装需求做优化，整体结构没有多余的突出结构，固定端的安装孔位做了沉头设计，螺栓锁紧后头部不会高出传感器上表面，进一步压缩了整体安装所需的垂直空间。应变片的粘贴位置选在平面梁的上下表面平行应变区，避开了应力集中的根部位置，既保证了满量程加载时应变片的形变量处于最佳工作区间，又能避免长期过载加载时应变片因为局部应力过大出现不可逆的蠕变，提升传感器的长期使用稳定性。弹性体的受力过渡区做了圆弧倒角处理，消除加工过程中产生的应力集中点，避免反复加载过程中过渡区出现疲劳裂纹，延长传感器的循环使用寿命。

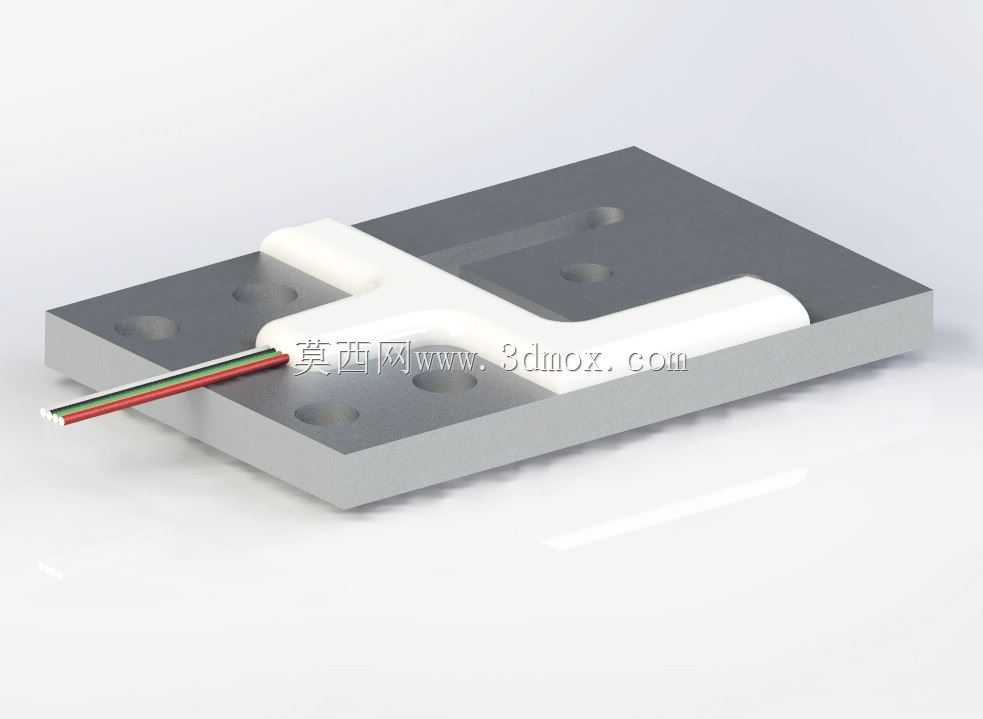

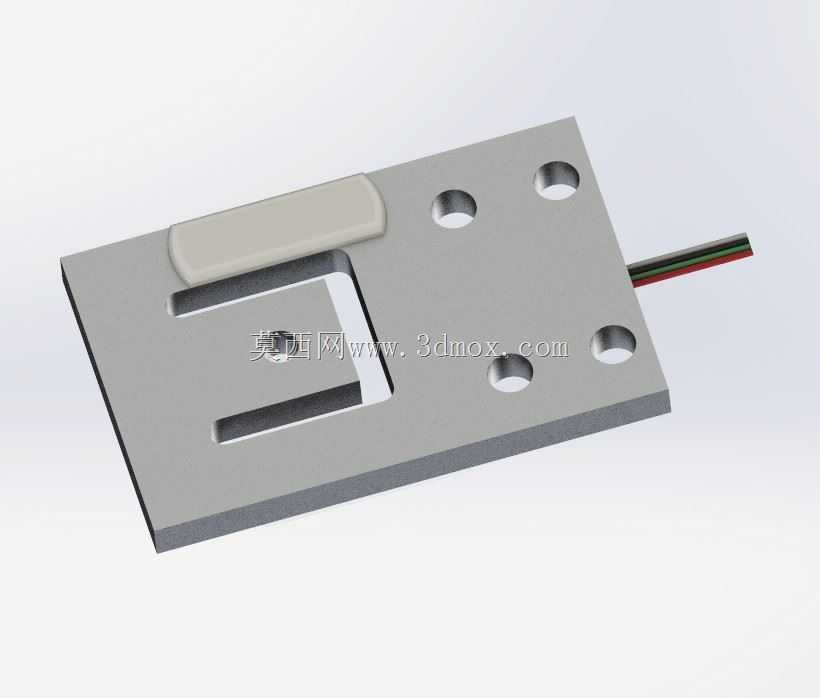

　　从安装边界尺寸来看，这款传感器整体为矩形扁平结构，总厚度控制在极低的范围内，固定端四个安装孔呈矩形对称分布，孔位间距适配行业内通用的小量程称重传感器安装尺寸，替换同量程旧款传感器时不需要重新加工安装基座，直接孔位对齐锁紧即可完成替换。加载端的受力面尺寸经过优化，既可以直接承载平面被测物体，也可以加装小型压头、载物台等扩展配件，适配不同的加载场景。需要注意的是，安装时要保证固定基座的安装面平面度公差控制在0.1mm以内，避免基座不平整导致弹性体产生预形变，影响零点输出和测量精度；加载时要尽量保证载荷垂直作用在受力面中心位置，偏载角度不能超过3度，否则会带来额外的测量误差，长期大角度偏载还可能损坏弹性体结构。

　　在实际选型适配过程中，这类150kg量程的薄型平面梁传感器适合静态或低速动态的测力场景，动态响应频率可以满足大部分常规产线的检测速度需求，不适合高频冲击载荷的测量场景。如果应用场景存在持续的侧向力作用，需要在传感器外部加装侧向限位结构，避免侧向力直接作用在弹性体上导致应变片损坏或者弹性体产生塑性形变。日常使用过程中，要避免超过量程120%的过载加载，虽然传感器设计了一定的过载保护余量，但长期过载会导致弹性体产生不可逆的形变，造成测量精度漂移无法恢复。
