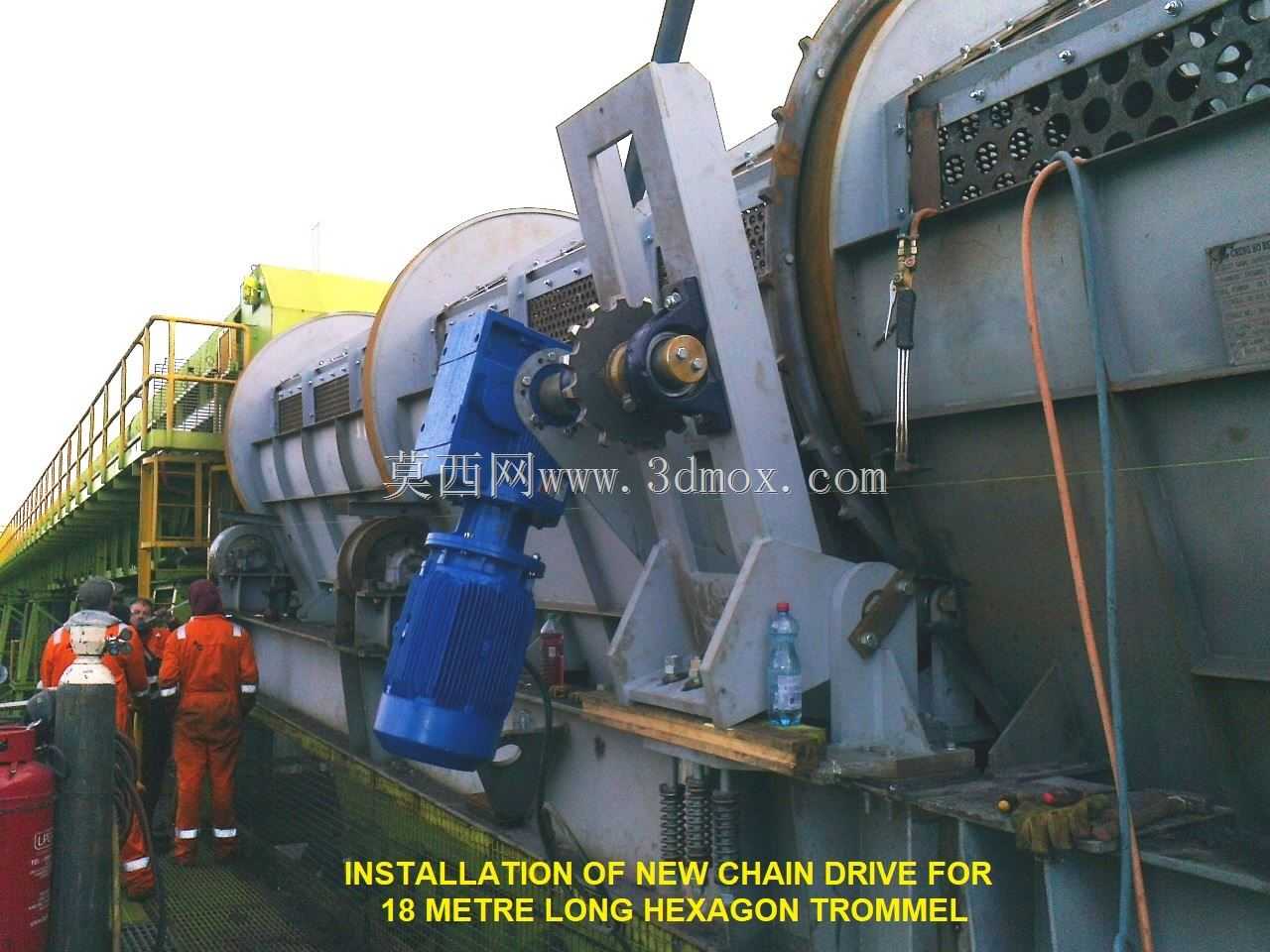

18米六角形长滚筒链条传动装置结构

　　这套长滚筒链条传动结构，主要适配1500mm对边尺寸的六角形筛筒，筒体总长度达到18000mm，多用于矿山、固废处理、建筑垃圾分选等场景的物料分级作业，相比传统的齿轮圈传动或者摩擦轮传动，链条传动的布置灵活性更高，对长筒体的安装同轴度公差容忍度更好，能适应现场土建基础存在一定沉降偏差的工况。

　　从结构布局来看，驱动单元采用直联式减速电机侧装布置，电机输出端通过链轮副直接驱动筒体端的大链轮，省去了中间的联轴器或者过渡轴系，减少了传动链的功率损耗，也压缩了驱动端的横向安装空间，方便在现有筛分车间的预留空位内完成改造加装。现场安装时需要注意，驱动端的安装基座需要做二次灌浆处理，保证链轮啮合面的平行度偏差控制在千分之二以内，避免链条运行过程中出现偏磨、跳齿的问题。

　　六角形的筒体截面相比圆形筒体，在转动过程中能让筒内物料产生更明显的抛落运动，减少粘湿物料贴附筒壁堵孔的概率，对应的传动机构需要输出更大的启动扭矩，克服筒内物料堆积带来的偏载阻力，因此链轮设计时选用了大节距的重载滚子链，齿面做了淬火处理，能承受频繁启停带来的冲击载荷。传动端的张紧结构采用导轨式可调张紧座，不需要拆解链轮即可完成链条张紧度调整，日常维护时只需要定期检查链条润滑情况、张紧余量即可，维护作业的操作空间充足，不需要进入设备内部作业。

　　从安装边界来看，整套传动装置的驱动侧突出筒体端面的尺寸控制在1200mm以内，非驱动端只保留支撑轮组的安装空间，整体设备的宽度方向占用空间比同规格的中心轴传动滚筒筛减少近40%，适合在场地狭窄的老旧分选车间内替换原有老旧筛分设备。筒体的支撑采用四组托轮组分布在筒体前后段的滚圈下方，滚圈和筒体之间采用螺栓连接的可拆卸结构，长期运行出现磨损后可以单独更换滚圈，不需要整体更换筒体段，降低后期运维的备件成本。

　　设计这套传动结构时，重点考虑了长筒体运行过程中的挠度变形问题，大链轮安装在筒体端部的加强法兰上，法兰和筒体之间增加了辐射状的加强筋板，避免链轮运行过程中因为筒体变形出现端面跳动，保证链条和链轮的啮合长度始终处于合理区间。润滑系统采用自动滴油润滑装置，定时定量给链条啮合面加注润滑脂，减少人工维护的工作量，同时避免人工注油不均匀导致的局部磨损过快问题。安全防护方面，链轮和链条的外露部分配置了可拆卸的金属防护罩，防护罩上预留了观察窗，可以在设备运行时直接观察链条的运行状态，不需要频繁拆解防护罩。

　　在实际工况应用中，这套传动结构可以适配不同筛孔尺寸的六角筛筒，处理金矿原矿分级、建筑垃圾破碎后筛分、生活垃圾分选等不同类型的物料，只需要根据物料的堆积密度、处理量调整减速电机的输出转速，不需要改动传动端的主体结构。链条传动的传动比稳定，不会出现摩擦轮传动常见的打滑丢转问题，能保证筒体转速恒定，让物料在筒内的停留时间稳定，保证筛分效率处于设计区间内。针对现场多尘的工况，链轮的轴承座采用了带密封的外置式轴承座，密封结构选用双唇口密封圈，能阻挡粉尘进入轴承内部，延长轴承的更换周期。
