带进出料输送的连续式滚筒清洗设备

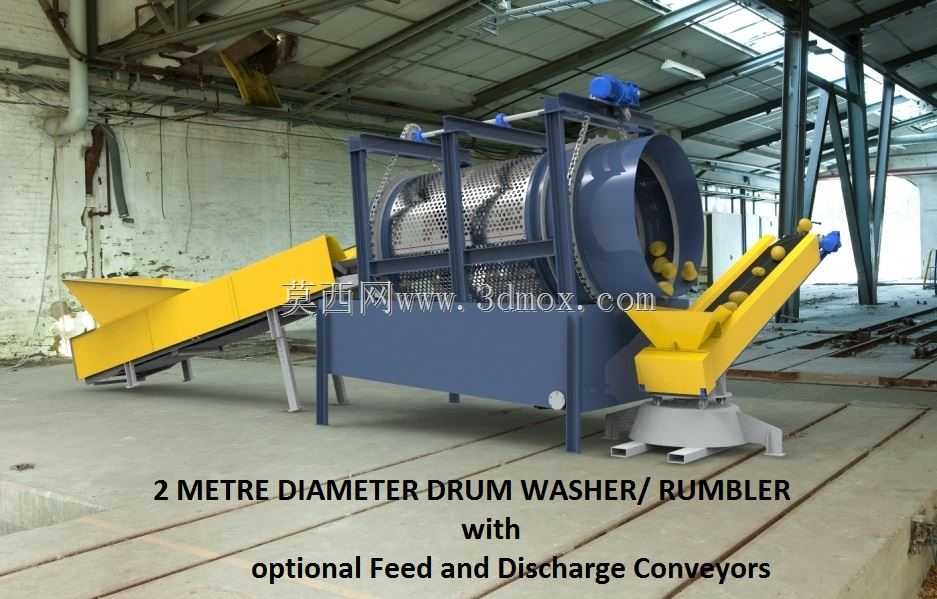

　　这套直径2米的连续式滚筒清洗设备，主要面向甜菜等块根类生物制品原料的初加工场景，在农产品深加工、生物发酵原料预处理工段承担原料除杂、表面泥污清洗、轻杂筛分的核心作用，也可适配小块矿石、回收橡塑颗粒的表面除污与分级作业。设备整体采用卧式滚筒支撑结构，主筒体采用冲孔筛板卷制拼接，筛孔尺寸根据待清洗物料的最小粒径做匹配设计，既保证清洗水与冲刷脱落的泥污、细小杂质能够及时透过筛孔排出，又不会造成合格物料的泄漏流失。滚筒两端采用托轮组支撑，配合侧边的链轮传动机构带动筒体低速回转，转速控制在每分钟8到12转区间，保证筒内物料能够随筒壁提升到一定高度后自然跌落翻滚，既不会因转速过高导致物料贴壁无法形成有效搓洗，也不会因转速过低导致物料堆积、清洗均匀度不足。

　　进出料端分别配置了倾斜布置的皮带输送机构，进料端输送机接料高度适配常规原料上料设备的出料口，导料槽直接伸入滚筒进料端内部，避免物料输送过程中撒落；出料端输送机承接从滚筒末端导料板导出的清洗后物料，输送倾角根据后续工段的进料高度做适配调整，可直接将物料送入下一道破碎、输送或暂存工序。滚筒内部焊接有螺旋导料板，导程沿筒体轴向从进料端到出料端逐渐变化，能够控制物料在筒内的停留时间在3到8分钟区间，可根据原料的泥污附着程度调整导料角度，匹配不同的清洗效率要求。筒体上方布置有喷淋管路，沿轴向均匀排布喷嘴，清洗水从喷嘴喷出后形成扇形水幕，直接冲刷翻滚状态下的物料表面，配合物料之间的相互摩擦搓动，将表面附着的泥土、须根、残留茎叶等杂质剥离，随冲洗水透过筛孔落入设备下方的集水槽，可配套水循环处理系统实现冲洗水的沉淀过滤后循环使用，降低生产过程中的水耗。

　　设备底座采用型钢焊接框架结构，所有支撑腿底部配置可调式减震垫铁，安装时不需要做复杂的混凝土基础预埋，只需要将设备放置在平整的硬化地面上，调整垫铁高度保证设备整体水平即可投入使用，整体安装边界长度包含两端输送机约7.2米，宽度约2.8米，进料端最高点高度约3.4米，出料端最高点高度约2.6米，能够适配大部分常规生产车间的层高与工位布局。驱动端的减速电机与链轮传动机构设置有安全防护外罩，避免生产过程中杂物卷入传动部位造成设备故障或安全隐患。滚筒两端的密封结构采用橡胶密封条配合迷宫式密封设计，既能够防止冲洗水从筒体两端的支撑缝隙溢出，也能够阻挡清洗过程中产生的泥浆飞溅到传动部件上，延长传动件的维护周期。

　　从结构设计角度来看，整套设备的模块化拆分程度较高，主滚筒、支撑托轮组、传动机构、两端输送机、喷淋管路都可以单独拆分运输，现场安装时只需要按照定位标记依次拼接固定即可，不需要在现场做大量的焊接或精加工配合作业。筛板部分采用分段螺栓固定的方式，当筛板出现局部磨损或需要更换不同筛孔尺寸的筛板适配其他物料时，只需要拆卸对应段的固定螺栓即可完成更换，不需要整体更换滚筒筒体，大幅降低后期的维护成本与配件更换难度。设备的进料端还可根据实际生产需求配套加药喷淋装置，在清洗水中添加适量的清洗助剂或消毒成分，满足特定原料的表面预处理要求，不需要对设备主体结构做大幅改动。在实际生产运行中，该设备可实现连续化进出料作业，不需要批次停机上下料，单台设备每小时可处理甜菜原料15到25吨，相比传统的批次式搅拌清洗设备，处理效率提升40%以上，同时物料的破损率能够控制在2%以内，避免清洗过程中对原料造成过度损伤影响后续加工得率。
