大直径镍合金棒材无心多刀车削头结构

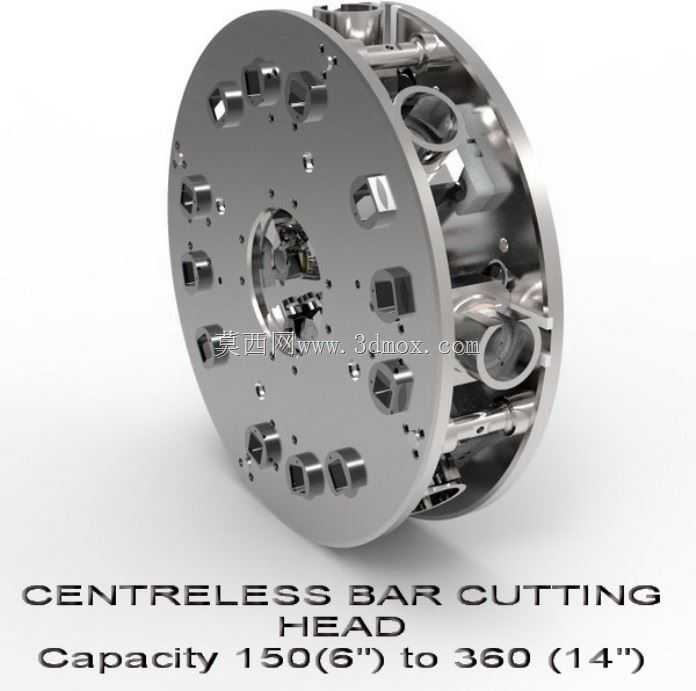

　　这套无心棒材车削头，主要面向大直径镍基合金棒材的连续剥皮、定径切削工序，适配冶金厂、特种合金材料加工厂的棒材精整生产线，安装在连续拉拔或送进辊道的中段工位，替代传统单刀车床的逐根装夹加工模式，实现长棒材的不间断通过式切削。从结构布局来看，整套切削头采用圆盘式回转基体设计，周向均匀布置多组可独立微调的刀夹模块，每组刀夹配套独立的压持导向块，棒材从基体中心通孔穿过时，周向刀具同时完成径向进给切削，相比单刀车削效率提升4倍以上，同时多刀对称切削的受力模式能抵消径向切削力，避免长棒材加工时的弯曲变形问题。

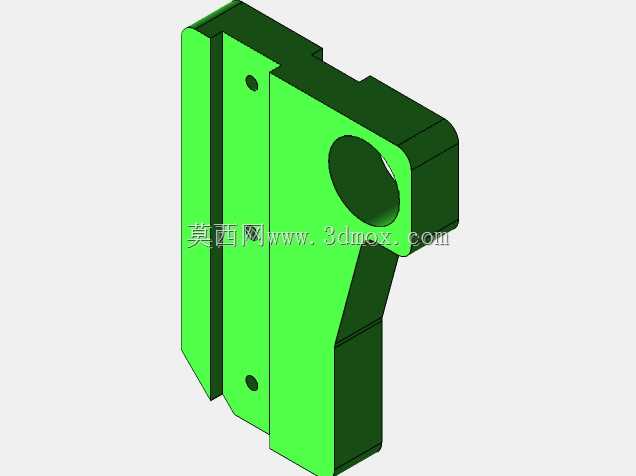

　　设计阶段首先考虑的是镍合金材料的切削特性，这类材料高温强度高、加工硬化倾向明显，单刀切削时刀具负载大、磨损快，因此采用多刀分层切削的思路，周向刀具分别承担粗切、半精切、精切的不同余量分配，粗切刀承担大部分表皮氧化层去除量，半精刀修整圆度误差，精刀保证最终尺寸精度与表面粗糙度，每把刀的径向进给量可通过刀夹上的微调螺钉独立调整，调整精度可达0.01mm，适配不同加工余量的来料状态。基体上的导向块采用硬质合金镶嵌结构，与棒材表面滑动接触，在切削点附近提供周向支撑，避免棒材在切削力作用下发生振颤，导向块的位置也可根据棒材直径做适配调整，覆盖150mm到360mm直径范围的棒材加工，对应英制6英寸到14英寸的常用大直径棒材规格。

　　安装边界上，整套切削头的基体采用法兰式连接结构，可直接对接生产线的固定机架，输入端对接送进辊道的出料口，输出端对接后续的抛光、探伤工位，中心通孔的同轴度公差控制在0.02mm以内，保证棒材送进过程中不会与孔壁发生刮擦。刀夹模块采用快换式设计，刀具磨损后可单独拆卸更换，不需要拆卸整个基体，大幅缩短换刀停机时间，每个刀夹都配套独立的冷却喷嘴，切削时直接将切削液喷射到刀尖与工件的接触区域，带走镍合金切削产生的大量切削热，降低刀具磨损速度，同时避免工件表面过热产生金相组织变化。

　　实际应用场景中，这类无心车削头主要处理热轧后的镍合金棒材，去除表面的氧化皮、脱碳层以及表面裂纹缺陷，加工后的棒材圆度误差可控制在0.05mm以内，表面粗糙度可达Ra3.2，满足后续冷拔、锻造或者直接交付零件加工的来料要求。相比传统的无心磨床加工，车削头的切削深度更大，单道次可去除3-5mm的表面缺陷层，加工效率更高，同时不需要使用磨料，切削废料为可回收的金属切屑，更适合特种合金材料的加工场景，减少贵重材料的损耗。结构上所有运动部件都采用密封式润滑设计，适配冶金车间多粉尘、多氧化皮的工作环境，避免碎屑进入运动副造成卡滞，日常维护只需要定期检查刀具磨损情况、补充润滑脂即可，不需要复杂的调校工作。
