废金属分选六角滚筒筛分设备结构

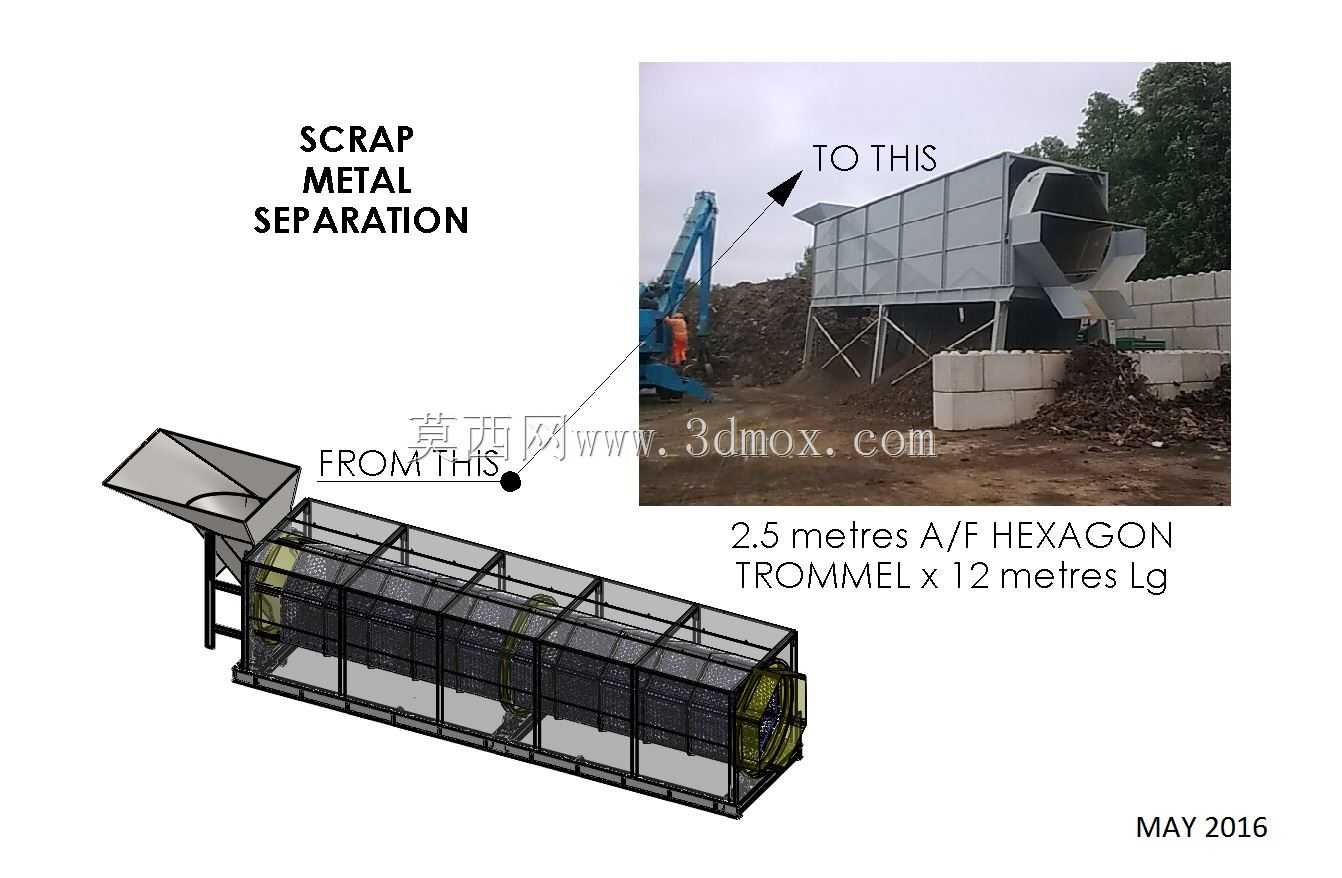

　　在废金属回收加工、拆船厂废料分选、报废汽车拆解料处理这类场景里，混杂的废钢、废有色金属、渣土、非金属杂物的粒径差异极大，常规平面振动筛很容易被长条状废钢卡滞筛网，且大处理量工况下筛面磨损速度快，六角滚筒筛的结构形式刚好适配这类粗颗粒、高磨蚀性、含杂复杂的物料分选需求。这款设备的筛筒采用正六边形截面设计，区别于传统圆形滚筒筛，六边形的棱边结构在筒体转动过程中会带起筒内物料抬升到更高位置再自然抛落，既可以避免潮湿细粒物料粘黏在筛壁上，也能让物料在筒内获得更充分的翻动，让符合筛孔尺寸的细粒渣土、非金属碎屑充分透筛，尺寸更大的金属料则顺着筒体倾斜角度从出料端排出，实现废金属与杂物的有效分离。从安装边界来看，设备筒体长度12m，

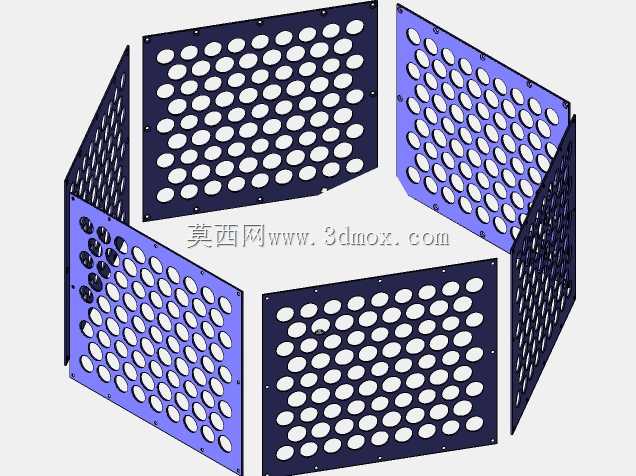

　　截面对边尺寸2.5m，整体采用分段式机架支撑，进料端设置独立的受料斗，受料斗做了倾斜导料结构，避免物料直接冲击筛筒进料端的连接部位，降低长期受冲击导致的焊缝开裂风险。筛筒的驱动采用侧边摩擦轮驱动形式，相比传统的中心轴传动，摩擦轮驱动不需要在筒体两端设置大直径承重轴承，对于大长度、大直径的滚筒筛来说，既降低了大件加工的同轴度要求，也方便后期维护时更换磨损的摩擦轮，不需要拆解整个筒体结构。筛网采用模块化分块安装设计，每一块筛板都通过螺栓固定在六边形筒体的框架上，不同筛分段可以根据分选需求配置不同孔径的筛板，比如进料段可以配置大孔径筛板先筛除大尺寸的渣土石块，中段配置中等孔径筛板分离中等尺寸的非金属杂物，

　　出料段则可以根据需求配置小孔径筛板做精细化分级，适配不同来料的分选要求。筒体外部设置全封闭的外罩结构，一方面避免筛分过程中产生的粉尘外溢，改善作业现场的环境，另一方面外罩下部设置集料斗，将透筛的细料统一汇集到下方的输送设备上，避免物料散落。设备的倾斜角度可以通过机架底部的调节垫块做小范围调整，常规安装时筒体倾斜角度控制在5-8度区间，角度过大时物料在筒内停留时间过短，筛分不充分，角度过小则会导致物料在筒内堆积，降低处理效率，现场安装时需要根据实际来料的含水率、含杂率调整倾斜角度，平衡处理量和筛分效率。在结构设计过程中，筒体的每一段框架都采用型钢焊接成型，焊接后做整体去应力处理，避免长期转动过程中框架变形导致筛板卡滞、

　　摩擦轮受力不均的问题；筒体两端设置有止挡轮结构，限制筒体转动过程中的轴向窜动，避免摩擦轮偏磨。针对废金属分选过程中可能出现的大块硬物料卡入筛孔的问题，筛筒上方设置有固定的清筛梳齿，梳齿插入筛孔一定深度，筒体转动过程中梳齿会将卡入筛孔的物料顶回筒内，避免筛孔堵塞影响筛分效率。进料端的导料槽延伸到筒体内部一定长度，避免物料从进料端和筒体的间隙处散落，导料槽表面堆焊有耐磨层，应对废金属物料的长期冲刷磨损。设备的支撑机架采用H型钢焊接结构，支腿底部设置预埋板安装孔，安装时需要将机架与混凝土基础牢固固定，避免设备重载运行时出现晃动；由于设备整体长度较长，安装时需要调整各段支撑摩擦轮的高度，保证整个筒体的直线度，避免局部受力过大导致的筒体变形或者摩擦轮异常磨损。在实际应用场景中，这类六角滚筒筛通常布置在废金属破碎生产线的前端，对破碎后的物料做预筛分，提前分离出渣土和非金属杂物，降低后续磁选、涡电流分选设备的处理负荷，也能减少细粒杂物对后续分选精度的干扰；在建筑垃圾资源化处理场景中，也可以用这类设备筛分混合建筑垃圾中的渣土、塑料、木材和金属块，通过更换不同孔径的筛板适配不同的分选粒径要求。
