挖掘装载机配套滚筒式筛分铲斗结构

　　这款滚筒式筛分铲斗主要适配于中型履带式挖掘机与轮式前端装载机，作为主机前端作业属具替代传统标准铲斗使用，核心应用场景覆盖河道砂石筛分、建筑渣土分拣、表层腐殖土筛分、矿山尾矿渣分级、生活垃圾分选等作业工况，可在挖掘装载作业同步完成物料粒度分级，省去单独筛分转运的工序环节，大幅缩短零散筛分作业的流程周期。

　　从功能实现逻辑来看，设备核心筛分单元为卧式布置的冲孔滚筒，滚筒筛网孔径可根据作业物料分级需求更换对应规格，作业时滚筒绕水平轴线低速回转，进入铲斗内部的物料随滚筒转动不断翻滚，小于筛孔尺寸的细料透过筛网从滚筒下方落出，大于筛孔尺寸的粗料则留存在滚筒内部，待筛分完成后可通过铲斗翻转动作从前端卸料口排出，单次作业即可完成挖掘、输送、筛分、卸料四个工序，无需额外配套筛分机组与转运车辆，尤其适合作业场地分散、物料处理量中等的野外作业场景。

　　结构设计层面，整体采用框架式焊接承载结构，两侧安装耳板直接与主机斗杆、摇臂的销轴接口匹配，无需对主机液压系统做大幅改造，仅需在原有铲斗液压管路基础上增设滚筒驱动液压马达的供油管路即可完成安装，适配性覆盖多数12-20吨级挖掘机与对应载重等级的前端装载机。滚筒驱动采用低速大扭矩液压马达直连驱动结构，省去中间减速传动环节，降低了复杂工况下的传动故障概率，马达外侧设置有高强度防护盖板，避免作业过程中大块物料撞击造成液压元件损坏。滚筒外侧设置有清理刷组件，随滚筒转动持续清扫筛网表面嵌卡的物料颗粒，避免湿黏物料堵塞筛孔影响筛分效率，铲斗前端刃口采用高强度耐磨钢板焊接，可直接完成硬质土层、砂石堆的挖掘进料作业，刃口磨损后可单独更换耐磨焊层或刃口板，降低后期维护成本。

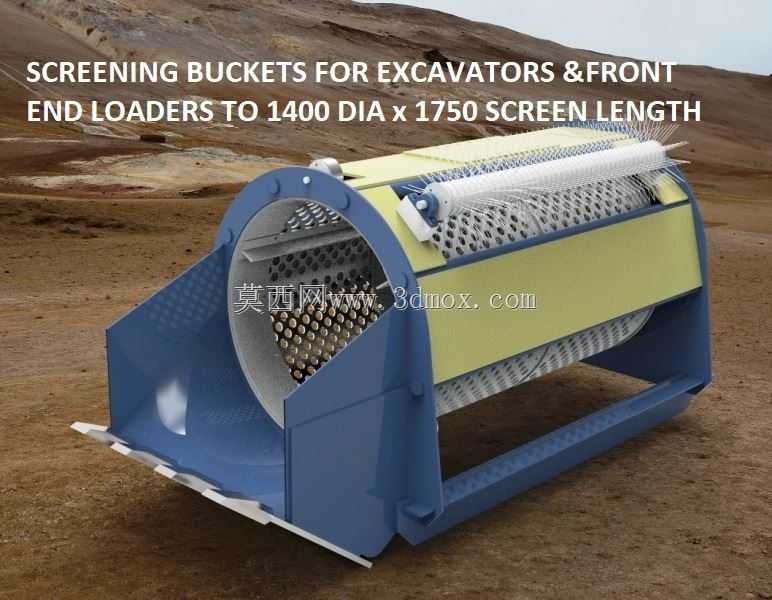

　　尺寸边界方面，这款筛分铲斗的滚筒直径最大适配1400mm规格，对应滚筒有效筛分长度为1750mm，整机安装后总宽度控制在适配主机的轮距/履带宽度范围内，避免作业过程中出现两侧刮碰问题，铲斗最大开口尺寸与同等级标准铲斗接近，保证单次挖掘进料量与常规铲斗基本持平，不会因加装筛分结构大幅降低单次装载效率。设备整体重心经过优化设计，安装后主机前端作业载荷分布与原标准铲斗偏差控制在10%以内，不会造成主机前端过载翘头的问题，可保证主机在最大挖掘高度、最大卸料距离工况下的作业稳定性。

　　从实际作业适配性来看，针对不同工况的物料特性，筛网可快速更换：处理河道砂石时选用10-30mm孔径的冲孔筛网，可直接筛分出符合建筑用砂粒度要求的成品料；处理建筑拆除渣土时选用50-80mm孔径筛网，可快速分离出混凝土块、砖块等粗骨料与细土，实现建筑垃圾的资源化分类；处理表层种植土筛分作业时选用10mm以下孔径筛网，可筛除土中石块、植物根茎等杂质，直接得到符合绿化种植要求的细土。滚筒的回转速度可通过主机液压系统流量调节，处理干散物料时可适当提高转速提升筛分效率，处理湿黏物料时降低转速延长物料在滚筒内的停留时间，保证筛分充分度。

　　结构细节上，滚筒与两侧框架的连接采用带密封的重型回转支承结构，可承受挖掘作业时的冲击载荷，同时避免细料、粉尘进入回转摩擦面造成磨损，密封件采用耐油耐磨的橡胶材质，可适应-20℃到45℃的野外作业环境温度。铲斗下部的细料落料导板采用倾斜角度设计，筛下物料可顺着导板均匀落至铲斗正下方，不会出现物料卡滞在框架内部的问题，导板表面同样堆焊有耐磨层，应对细砂石长期冲刷的磨损问题。
