便携式砂金筛分选别滚筒设备结构

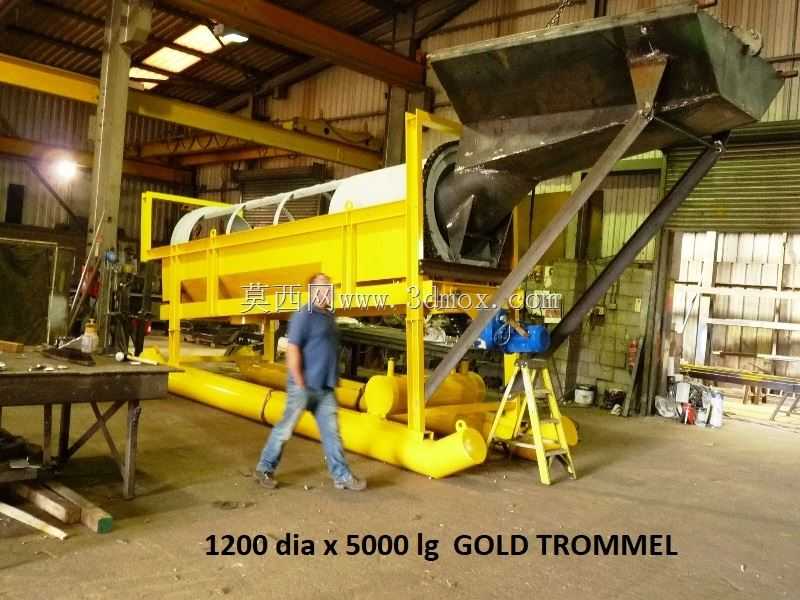

　　这款滚筒筛分设备主要面向野外砂金勘探、小规模砂金选别作业场景设计，整体采用撬装式集成结构，所有功能部件均集成在底部浮筒式支撑框架上，无需额外浇筑混凝土基础，可直接在河滩、矿点裸露地面完成布设，也可依托底部浮筒结构在浅水区域漂浮作业，适配野外无固定基建、作业点位频繁转移的勘探作业需求。设备核心筛分单元采用直径1200mm、长度5000mm的冲孔滚筒作为筛分工件，滚筒内壁设置有导料螺旋导板，进料端搭配倾斜式受料斗，物料由受料斗进入滚筒内部后，随滚筒转动被螺旋导板持续向出料端推送，过程中小于筛孔尺寸的砂粒、金粒透筛落入下方集料溜槽，大于筛孔的砾石、卵石则沿滚筒轴向从尾端排出，完成砂金物料的初步分级与粗选作业。

　　驱动单元采用低速大扭矩液压马达搭配减速机构直接驱动滚筒转动，相比传统链传动结构，可避免野外作业时矿砂进入传动间隙造成的磨损卡滞，传动效率更高，维护点位更少，适配野外高粉尘、多矿浆的恶劣作业环境。受料斗采用厚钢板焊接结构，斗体倾斜角度设置为42度，可保证装载机上料时物料顺畅滑入滚筒内部，不会出现物料堆积堵料问题，斗体与机架之间采用螺栓连接，磨损后可单独拆卸更换，无需整体切割机架。底部支撑框架采用矩形钢管焊接成型，两侧设置圆柱形密封浮筒，浮筒内部做密闭耐压处理，既可以作为设备在陆地作业时的支撑承重结构，也可在浅水作业时提供足够浮力，让设备整体漂浮在水面上，配合牵引装置可沿河道缓慢移动作业，无需反复拆装转运。

　　设备进料端设置有高压冲水管道接口，可外接高压水泵向滚筒内部喷淋高压水，对黏结在砾石表面的含金泥团进行打散冲洗，避免细粒金被泥团包裹随废石排出，提升金粒的回收率。滚筒筛网采用模块化分块设计，每块筛板通过螺栓固定在滚筒骨架上，可根据作业区域砂金的粒度分布情况更换不同孔径的筛板，适配不同矿点的物料特性，筛板磨损后也可单独更换，降低运维成本。设备整体的安装边界尺寸控制较为紧凑，整体长度不超过7米，宽度不超过2.2米，高度不超过2.8米，可整体装载在普通货运卡车车厢上完成转场，无需拆解分体运输，到达作业点后仅需连接液压动力源与供水管道即可开机作业，布设时间不超过2小时，非常适合勘探阶段的快速作业需求。机架两侧设置有吊装挂点，可通过挖掘机、

　　起重机等工程设备直接整体吊装转移，也可在设备尾部加装牵引挂接装置，配合履带式拖拉机在矿区内短距离拖行转移。在结构设计阶段，充分考虑了野外作业的载荷冲击特性，所有焊接节点均做了加强处理，滚筒支撑轮采用耐磨橡胶材质，既可以承受滚筒及内部物料的总重量，也可缓冲作业过程中物料翻滚带来的振动冲击，降低设备运行时的噪音与结构疲劳。设备的液压管路全部采用硬管搭配高压软管布置，管路沿机架内侧走线并设置管卡固定，避免作业过程中被飞石砸损或被物料剐蹭，液压控制阀组集中布置在机架侧面的操作位，操作人员可在设备侧面直接调整滚筒转速、进料量等参数，操作视野良好，可直接观察到滚筒内部的物料筛分状态，及时调整作业参数。集料溜槽设置在滚筒正下方，溜槽表面可铺设淘金毡、格条等选别附件，透筛的矿浆直接落入溜槽完成重选作业，无需额外配置输送设备，整体集成度高，减少了配套设备的投入成本。
