报废车辆破碎线六角滚筒筛分装置

　　在报废汽车拆解与破碎回收生产线中，物料经粗碎工序后会混杂金属碎块、非金属碎屑、渣土等不同粒径与密度的组分，六角滚筒筛正是布置在粗碎出料端与后续分选工序之间的核心分级设备，承担着按粒径完成物料初分的关键作用，避免大尺寸未充分破碎的物料进入后续分选线造成卡堵，同时将细粒级渣土、碎屑提前筛除，降低后续风选、磁选工序的处理负荷。

　　不同于常规圆形滚筒筛，该设备采用六角形截面的筛筒结构，设计阶段充分考虑了报废汽车破碎后物料的特性——这类物料多带有尖锐棱角、易缠绕的橡胶条与塑料线束，圆形筛筒运转时物料易随筒壁同步滑动，筛分效率偏低，而六角形的多平面结构在筒体回转过程中，会带动物料抬升至一定高度后沿折角处自然跌落，形成持续的翻动、抛散动作，既能够避免潮湿细碎物料粘堵筛孔，也能让裹杂在大块金属中的细料充分透筛，针对破碎后汽车废料中混杂的玻璃碎渣、橡胶颗粒、锈蚀渣土等组分，筛分效率较同规格圆滚筒筛提升明显。

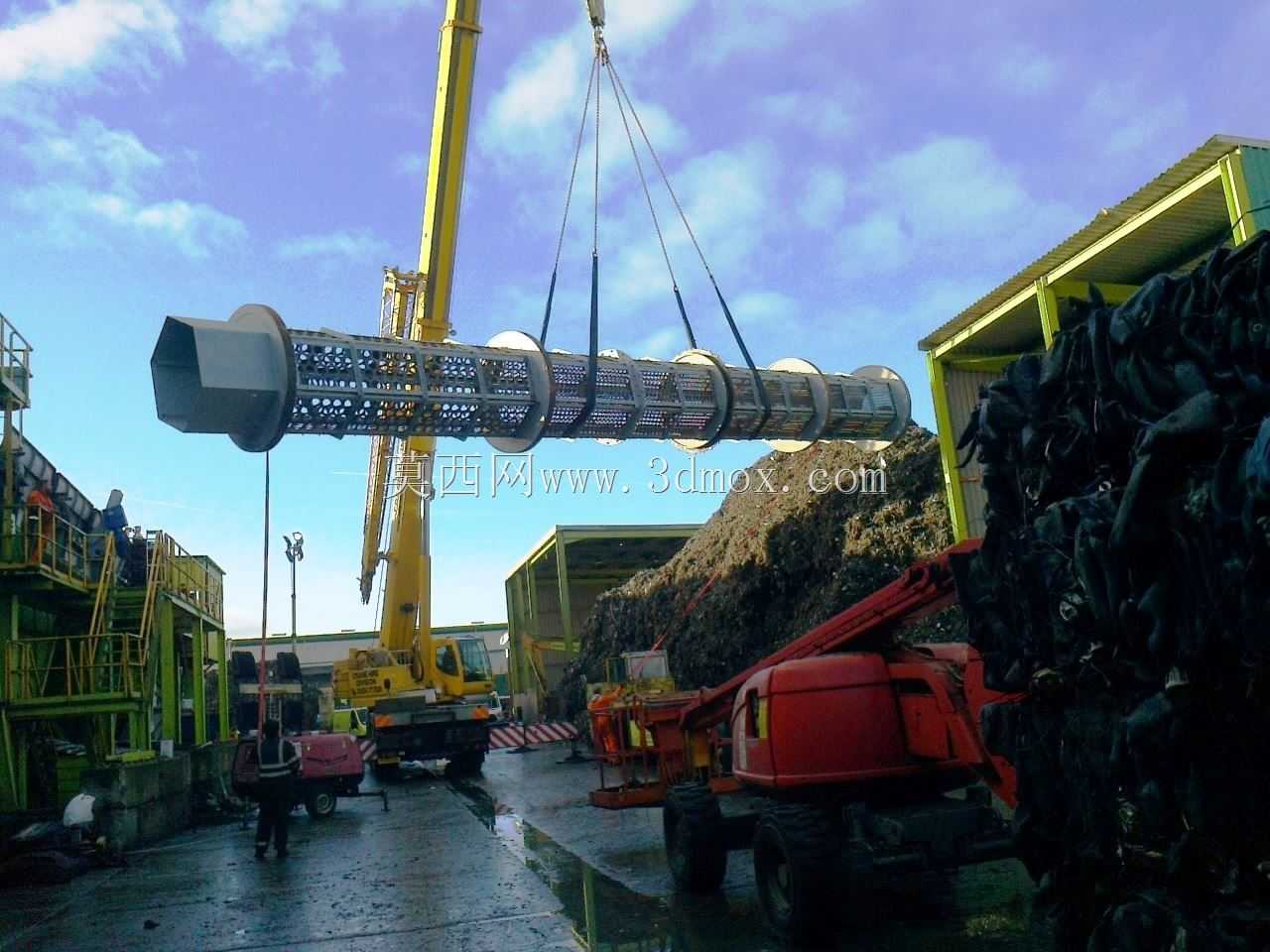

　　设备整体筛筒长度为18000mm，截面外接圆直径1500mm，安装阶段需要提前核算现场的空间边界：筒体采用整体吊装就位的方式，两端配置的支撑托轮组需要预留足够的检修空间，进料端需要与上游破碎设备的出料溜槽做好密封衔接，避免筛分过程中产生的粉尘外溢，出料端则需要对应设置三个出料口，分别承接筛下细料、筛上合格金属料、以及未透筛的大块待回破物料，各溜槽的倾角需要结合物料安息角设计，避免物料在溜槽内堆积卡料。

　　筛筒的筛板采用模块化分块设计，每一块筛板都通过螺栓与六角形的筒架连接，可根据实际处理的物料粒径需求更换不同筛孔尺寸的筛板，在处理报废小汽车破碎料时多采用50mm孔径筛板，处理报废货车、工程机械破碎料时可更换为80-100mm孔径筛板，无需整体更换筛筒，大幅降低后期运维的配件成本与停机时间。筒体驱动采用侧边摩擦轮驱动形式，相比传统的中心轴驱动，摩擦驱动的抗冲击能力更强，即使进入少量不可破碎的硬质杂物造成筒体瞬时卡滞，摩擦轮可产生打滑卸荷，避免驱动电机过载烧毁，更适配废钢回收现场物料组分复杂、冲击载荷大的工况。

　　设计过程中还重点考虑了设备的动平衡特性，六角形筒体在回转时的质心波动比圆筒体更明显，因此在筒架的六个折角处都配置了可调节的配重块，安装调试阶段可根据现场实际运转的振动情况调整配重位置，将设备运转时的径向跳动控制在允许范围内，降低支撑托轮的异常磨损，延长设备整体使用寿命。筒体两端设置有迷宫式密封结构，避免筛分过程中的细颗粒粉尘进入托轮轴承组，轴承座采用外置式设计，日常注油维护无需进入设备内部，可在停机状态下从设备侧面完成润滑保养作业，适配回收处理车间多尘、运维条件有限的现场环境。

　　在实际生产线布局中，该六角滚筒筛的处理能力可匹配时产15-20吨的报废汽车破碎生产线，上游衔接锤式破碎机的出料皮带，下游分别对接磁选皮带、涡电流分选设备以及回破料输送皮带，经过筛分后的物料粒径均匀度大幅提升，能够有效降低后续分选设备的分选误差，提高最终废钢成品的纯净度，减少非金属杂质的含量。同时设备的筒体转速设计为可调形式，可根据进料物料的含水率、组分比例调整转速，当物料中细料占比较高、含水率偏低时可适当提高转速，提升处理通量；当物料湿度较大、易粘堵筛孔时可适当降低转速，延长物料在筒内的停留翻动时间，保证透筛率。

　　从三维建模的角度来看，该模型完整还原了筛筒的六角形框架结构、模块化筛板的拼接形式、两端支撑托轮组的安装位置、驱动装置的布局以及进出料端的接口尺寸，可直接用于生产线布局的干涉校验、设备基础的载荷核算，也可作为同类筛分设备改型设计的基础参考，建模过程中对筛孔的排布、螺栓连接位置、配重块的安装结构都做了符合工程实际的还原，未做简化省略，能够满足结构设计、施工安装阶段的精度需求。
