聚合物拉伸性能测试用标准试样结构

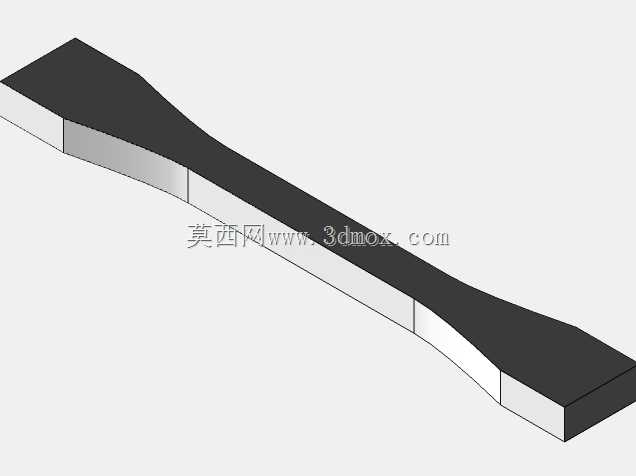

　　在高分子材料研发与品质管控环节，拉伸性能是判定材料力学表现的核心指标之一，这类测试试样的结构设计直接决定了测试数据的离散度与参考价值，也是材料实验室、注塑生产端质量检测环节最常用的测试载体。不同于金属材料测试试样的加工逻辑，聚合物材料的拉伸试样需要兼顾注塑成型的工艺特性，避免浇口位置、流痕取向对测试段力学表现的干扰，因此不同测试标准对应的试样夹持端、过渡圆弧、平行测试段的尺寸都有明确的边界要求。从结构设计逻辑来看，这类试样整体分为两端的夹持区、中间的平行测试段以及两者之间的圆弧过渡区，夹持端的尺寸设计需要匹配通用拉力试验机的夹具行程，确保装夹过程中不会出现打滑、试样偏移的问题，同时夹持端的厚度与平行测试段保持一致，

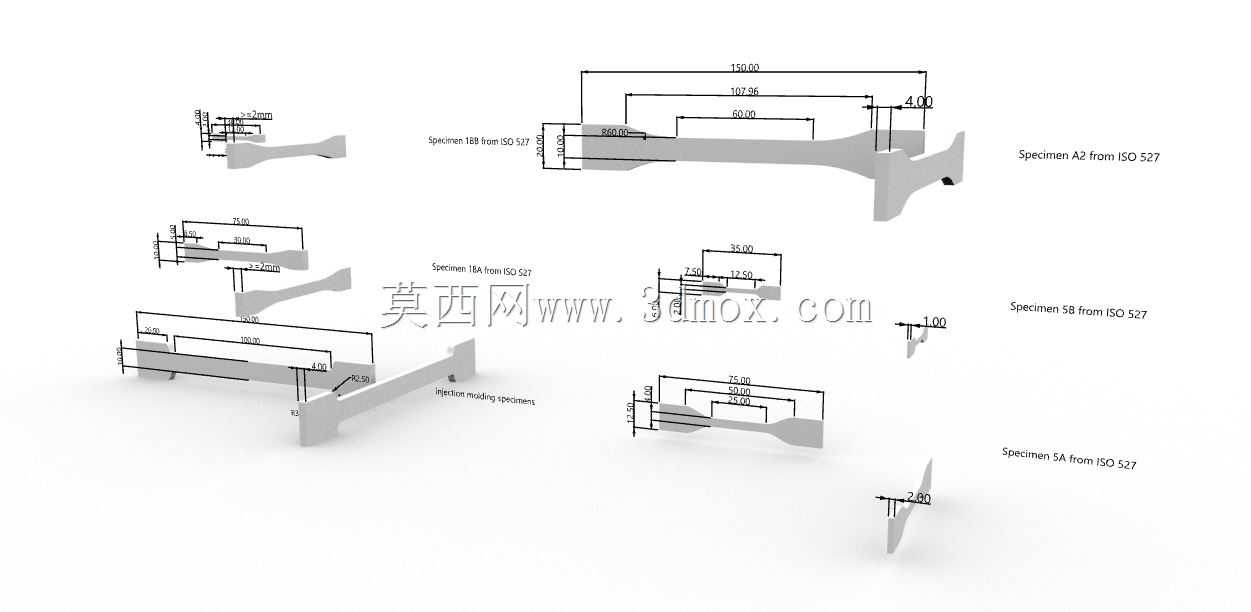

　　避免注塑过程中因壁厚差异导致的收缩不均、内应力集中问题。过渡圆弧的曲率设计是整个试样的核心细节，圆弧半径过小会在拉伸过程中在过渡位置产生应力集中，导致试样断裂位置出现在非测试段，直接造成测试数据失效；圆弧半径过大则会压缩平行测试段的有效长度，无法满足引伸计的装夹空间要求，也会影响应变数据采集的准确性。平行测试段的表面粗糙度需要控制在合理区间，注塑成型过程中要避免表面出现熔接痕、气泡、缩痕等缺陷，这类表面缺陷会成为拉伸过程中的裂纹萌生源，直接降低测试得到的拉伸强度数值，无法反映材料本身的真实性能。针对不同的测试标准，试样的平行段宽度、厚度、标距长度都有对应的尺寸规范，比如部分小尺寸试样适配微型拉力试验机的小载荷测试场景，

　　大尺寸试样则用于常规实验室的大载荷拉伸测试，不同规格的试样可以覆盖从软质弹性体到硬质工程塑料的全品类聚合物材料测试需求。这类试样的注塑成型过程中，浇口通常设置在夹持端的端部位置，确保熔体流动方向与拉伸受力方向保持一致，避免因分子取向差异导致的各向异性影响测试结果，同时模具设计时会在型腔末端设置合理的排气结构，避免测试段位置出现困气烧焦的缺陷。在实际测试场景中，操作人员将试样两端夹持在拉力试验机的夹具上，调整夹具的同轴度避免试样承受附加的弯曲应力，之后在平行测试段安装引伸计来采集拉伸过程中的应变数据，设备按照设定的拉伸速率匀速加载，直到试样断裂，系统自动采集拉伸强度、断裂伸长率、弹性模量等核心力学参数，这些数据会作为材料选型、

　　产品结构设计、注塑工艺调整的核心参考依据。在改性塑料研发环节，研发人员会通过不同配方试样的拉伸测试数据，对比增韧剂、填充剂的添加比例对材料力学性能的影响，筛选出符合产品性能要求的材料配方；在注塑生产的品质管控环节，操作人员会按照固定的生产周期从注塑机上取样制作测试试样，通过拉伸测试监控生产过程中材料是否出现降解、配比波动等问题，避免批量不合格产品流入下游环节。这类试样的结构看似简单，但每一处尺寸细节都对应着测试过程中的误差控制要求，比如平行测试段的宽度公差需要控制在极小的范围内，宽度偏差过大会导致测试段的横截面积计算出现误差，直接影响拉伸强度的计算精度；试样的整体平面度也有明确要求，翘曲变形的试样装夹后会产生初始内应力，导致测试得到的强度数值偏低。在三维建模过程中，需要严格对应测试标准的尺寸要求绘制每一段轮廓，过渡圆弧与平行段、夹持端的连接要保证相切连续，避免出现折线、尖角等结构，建模完成后可以通过模流分析模拟注塑过程中的熔体填充、保压、收缩过程，提前预判可能出现的熔接痕、缩痕位置，调整浇口位置与工艺参数，确保最终成型的试样满足测试要求。对于结构设计工程师而言，这类试样的模型也可以作为材料性能验证环节的参考载体，在新产品开发阶段，通过打印或注塑对应材料的试样完成拉伸测试，获取准确的材料力学参数，为后续的产品结构仿真分析提供真实的材料属性输入，避免因使用材料库默认参数导致的仿真结果与实际表现偏差过大的问题。
