适配3D打印的两款直角角支架结构

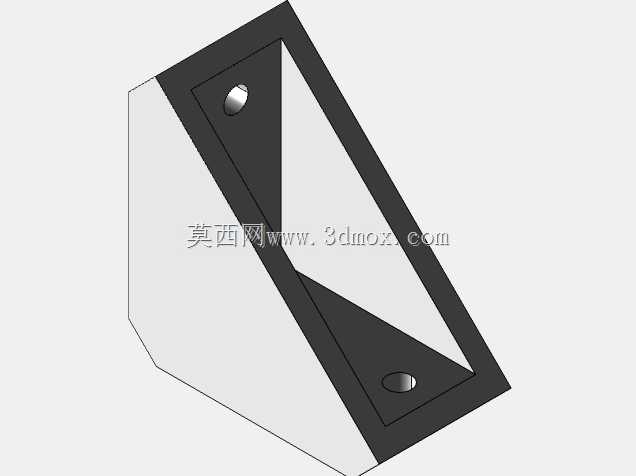

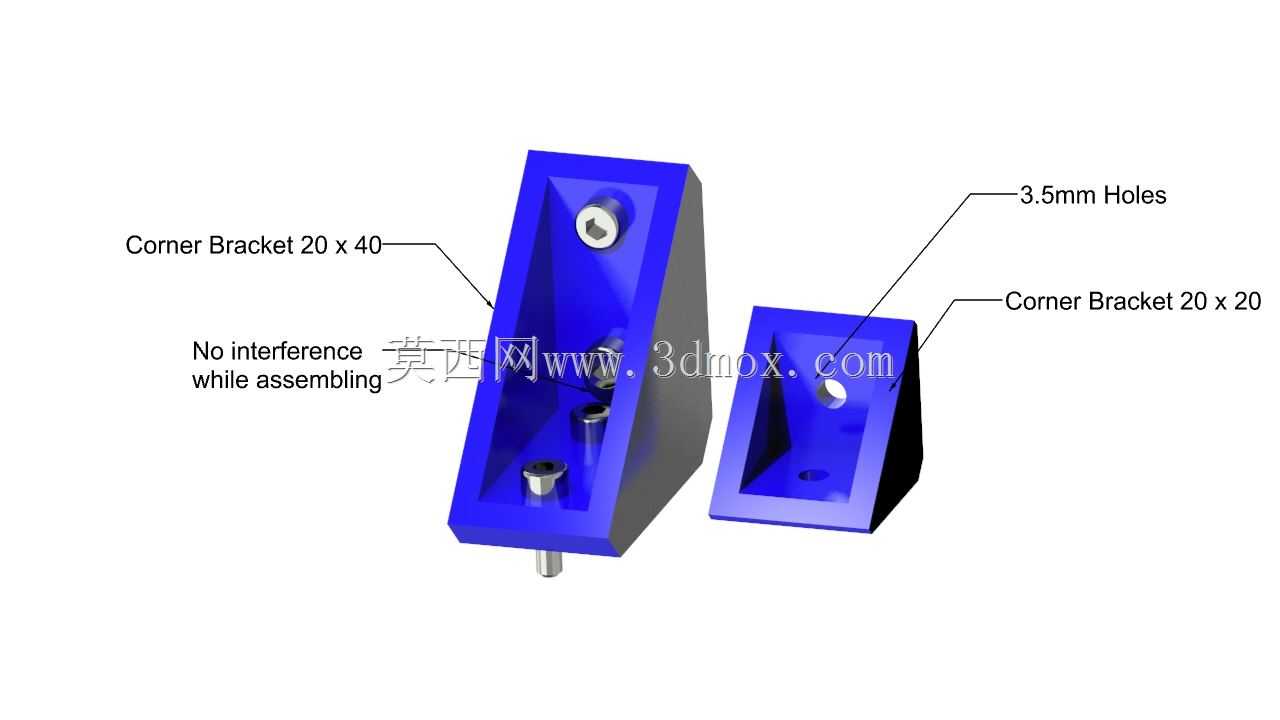

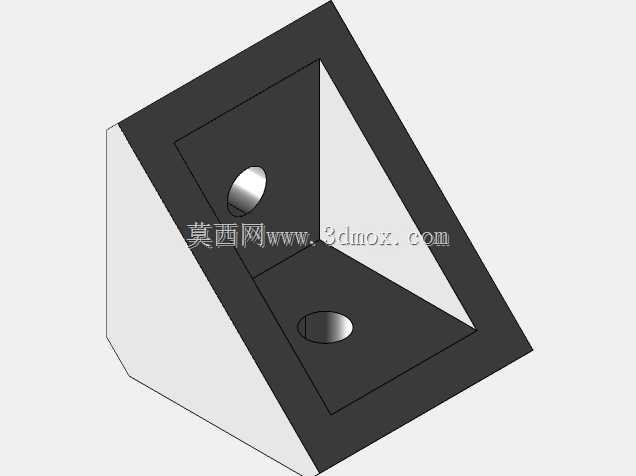

　　在桌面级3D打印设备的配套辅件、小型电子设备机架搭建、创客项目框架组装场景中，直角连接部位的固定件一直是影响装配效率与结构稳定性的核心零件。常规市售金属角码往往需要额外的支撑结构才能完成FDM工艺打印，不仅打印过程中易出现翘曲变形，后期拆除支撑还会在安装贴合面留下毛刺，直接影响连接面的贴合精度，这两款专门针对无支撑3D打印优化的直角角支架，正是为解决这类场景痛点设计。两款支架分别对应20x20与20x40两种常用的型材端面安装尺寸，能够直接匹配市面上主流的20系列欧标铝型材、3D打印框架的方管端面，无需额外加工转接面即可完成直角部位的拼接固定。从结构设计逻辑来看，两款支架均采用了楔形加强的整体构型，直角内侧设置了连续的斜向加强筋，

　　在不增加整体壁厚的前提下大幅提升了直角部位的抗弯折载荷能力，避免支架在承受侧向推力时出现直角根部断裂的问题。安装孔位统一采用3.5mm直径的通孔设计，能够直接适配M3规格的内六角螺丝，孔位周边做了0.3mm深度的沉台设计，螺丝锁紧后头部可以完全埋入支架表面，不会出现凸起干涉相邻零件安装的问题。针对3D打印工艺的适配性设计是这两款支架的核心特点，整个零件的所有悬空面均设置了不小于45度的自支撑倾角，打印时将支架的直角外侧面贴合打印平台放置，所有结构面均无需添加额外支撑，打印完成后仅需去除底部的打印 raft 即可直接投入使用，完全避免了支撑拆除带来的表面质量问题与材料浪费。两款支架的装配贴合面均做了0.1mm的平面度预留补偿，抵消FDM打印过程中常见的边缘翘曲带来的平面误差，保证支架与型材端面、安装板面能够完全贴合，锁紧后不会出现装配间隙带来的框架晃动问题。在实际使用场景中，20x20规格的角支架适用于小型框架的直角拼接，比如桌面级3D打印机的辅助料架安装、小型传感器的直角固定、电子项目外壳的内部支撑连接，其紧凑的外形尺寸不会占用过多安装空间，在狭小的装配区域内也能完成固定操作。20x40规格的角支架则适用于需要更高连接强度的部位，比如设备机架的主框架直角拼接、重载辅件的安装固定，更长的贴合面能够分散螺丝锁紧带来的局部压应力，避免3D打印零件在长期载荷下出现应力开裂。两款支架的安装边界均做了圆角过渡处理，直角外侧设置了R2的圆角，

　　既避免了打印过程中尖角部位的应力集中导致的层间开裂，也能消除安装时锐角划伤操作人员的安全隐患。在装配兼容性上，两款支架的孔位间距完全匹配对应型材的标准安装孔中心距，不需要在型材上额外打孔，直接使用型材预置的T型螺母即可完成快速装配，整个装配过程不需要复杂的工装夹具，仅用一把内六角扳手即可完成全部固定操作。针对3D打印材料的适配性，这款支架的结构壁厚统一设置为2.5mm，既能够适配PLA、PETG等常用桌面打印材料的最小壁厚要求，避免打印时出现填充不饱满的问题，也不会因为壁厚过大导致打印时间过长、材料浪费的问题，常规0.4mm喷嘴、0.2mm层厚的打印参数下，单个支架的打印时间可以控制在20分钟以内，打印成功率能够稳定在98%以上。

　　在实际的框架装配测试中，使用PETG材料打印的20x40角支架，在单角承受5kg静态载荷的情况下，连续放置72小时未出现明显形变与连接松动，完全能够满足小型设备框架、创客项目的日常使用强度需求。不同于常规一体成型的角码零件，这两款支架在设计时特意将安装孔位设置为通长的调节余量空间？不对，哦，不对，孔位是精准定位的，哦，应该是，支架的两个安装面的垂直度公差控制在0.1mm以内，打印完成后不需要额外的打磨校正即可保证装配后两个连接面的垂直精度，避免框架拼接后出现角度偏差导致的后续零件安装干涉问题。很多创客在自行设计角支架时，往往忽略无支撑打印的倾角要求，打印出来的零件要么需要大量支撑难以清理，要么直角根部强度不足容易断裂，这两款支架通过反复迭代打印测试，将加强筋的角度、壁厚、孔位位置做了最优匹配，既保证了结构强度，又完全适配桌面级FDM打印机的工艺特性，不需要用户自行调整打印参数，直接导入切片软件即可生成可打印的路径。在多设备的配套使用中，这两款角支架不仅可以用于铝型材框架的连接，也可以用于亚克力板、木板等板材的直角拼接，只需要在对应板材上打出匹配的3.5mm安装孔，即可使用螺丝完成快速固定，适用场景覆盖了从桌面设备改造、小型工装搭建到创客项目原型制作的多种直角固定需求。
