适配3030与3060铝型材的3D打印角支架

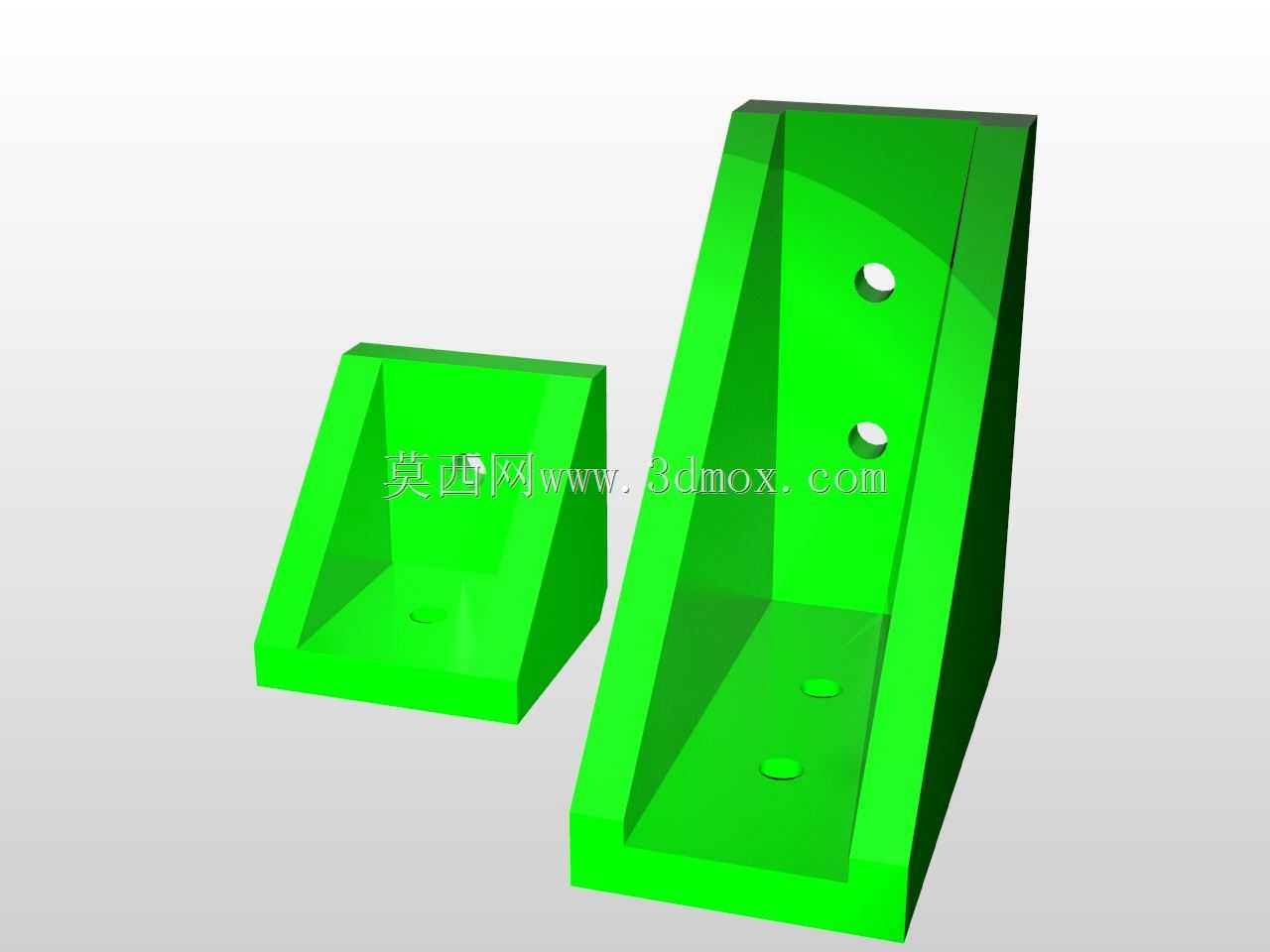

　　在工业铝型材搭建的各类框架结构中，角支架是承担垂直面连接、强化节点抗扭与抗剪性能的核心辅件，常规市售的压铸铝角码往往存在适配规格单一、安装让位不足、小批量定制成本高的问题，尤其是针对30系列铝型材的非标搭建场景，很多时候需要根据实际走线、避让空间调整支架的外形与孔位，这也是设计这款可3D打印角支架的核心出发点。这款角支架分两个适配规格，分别对应30x30铝型材的直角连接、30x30与30x60铝型材的跨规格直角连接，整体采用L型承力结构，内侧做了连续的斜面过渡，没有尖锐的应力集中棱角，避免3D打印过程中出现层间结合力不足的问题，同时也能在承受侧向载荷时，让应力沿着打印层的纤维方向均匀传递，减少直角根部的断裂风险。从安装边界来看，

　　两款支架的贴合面完全匹配对应铝型材的槽宽基准，贴合面的厚度控制在5mm，既保证打印完成后有足够的承力刚度，也不会因为壁厚过大导致打印翘曲、耗材浪费；支架上预留的安装孔完全适配M4螺钉的安装尺寸，孔位做了沉头让位，螺钉拧紧后头部不会突出支架表面，避免后续安装外围板件、走线槽时出现干涉。不同于常规金属角码的等厚设计，这款支架的非贴合面做了内凹的减重结构，在不降低核心承力区域强度的前提下，减少了30%左右的打印耗材用量，同时内凹的结构也给铝型材槽内的螺母预留了足够的操作空间，安装时不需要提前把螺母预置在型材槽内，可以在支架对位后再从侧面放入T型螺母，大幅降低了框架组装的对位难度，尤其是在已经初步搭建完成的框架上做局部加固时，

　　这种设计不需要拆解原有型材就能完成支架安装，适配现场改造的施工需求。实际应用场景覆盖了3D打印机框架搭建、小型自动化设备的型材机架加固、实验室测试工装的快速搭建、家用DIY置物架的节点连接等多个领域，因为采用3D打印制作，使用者可以根据实际使用的耗材性能调整打印参数，比如需要更高强度的场景可以选用PETG、ABS或者碳纤维增强耗材打印，需要低成本快速验证的场景可以用PLA耗材快速打样，不需要开模就能快速获得适配的连接件。设计过程中特意规避了常规3D打印件容易出现的安装孔公差问题，所有安装孔的尺寸都预留了0.2mm的打印余量，不管是FDM打印机还是光固化打印机制作，都能保证M4螺钉顺利穿过，不需要二次扩孔；支架的两个贴合面都做了0.

　　1mm的平面度补偿，避免打印过程中因为平台轻微不平导致贴合面出现缝隙，安装时可以和铝型材表面完全贴合，不会出现连接松动、节点错位的问题。针对30x60规格的长支架，还在长贴合面上额外增加了两个安装孔位，相比常规单孔连接的角码，连接后的抗扭转性能提升了40%以上，在承受设备振动载荷的场景下，比如安装有小型电机、气泵的型材机架上，不会因为长期振动出现螺钉松动、支架移位的问题。两款支架可以搭配使用，在同一个框架结构中，同规格型材的直角连接用30x30适配款，型材与板材、不同宽度型材的连接用30x60适配款，不需要额外采购其他规格的连接件，就能完成整个框架的节点加固，大幅降低了小批量搭建时的配件采购成本与备货难度。
