欧标3030工业铝型材短段结构件

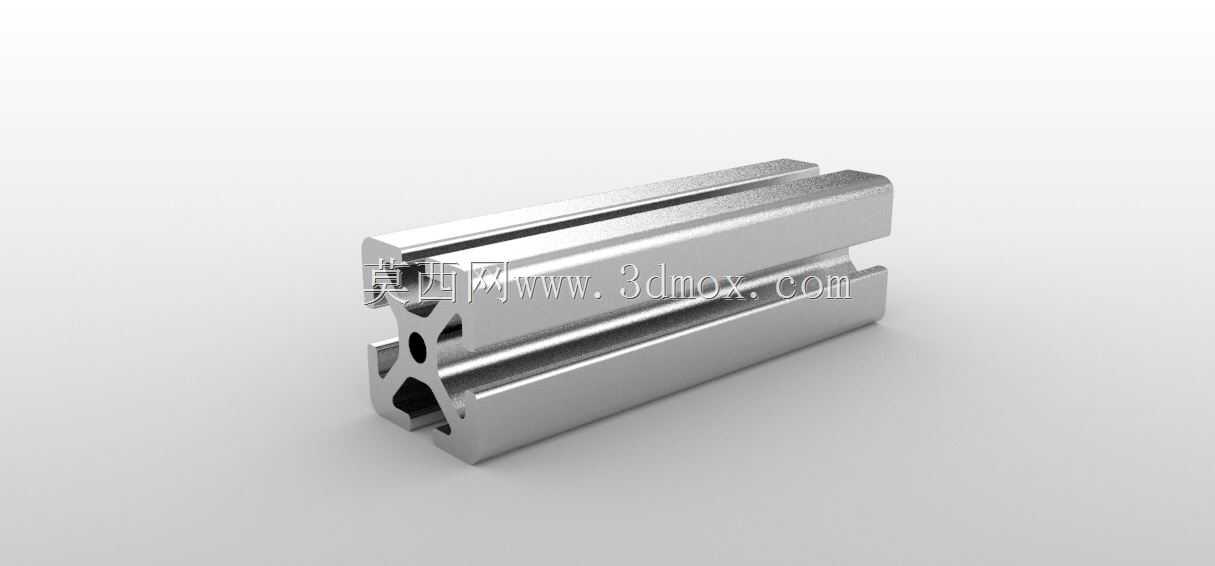

　　在非标自动化设备搭建、小型工作台组装、桌面级3D打印机框架改造、实验室测试治具制作这类场景里，30系列欧标铝型材的出镜率一直居高不下，这次建模的100mm长度3030铝型材段，就是针对小跨度连接、边角补强、短距支撑这类需求做的还原。日常做设备框架设计的时候，很多人会忽略短段型材的选型细节，总觉得长型材切一段就能用，但实际上短段型材的槽口完整性、端面垂直度、安装孔位预留，直接影响后续拼接的精度，尤其是在需要频繁拆装调整的治具结构里，短段型材如果槽口有变形，T型螺栓滑入的时候就会出现卡滞，反复拆装几次还会磨坏槽口内壁的氧化层，影响连接强度。

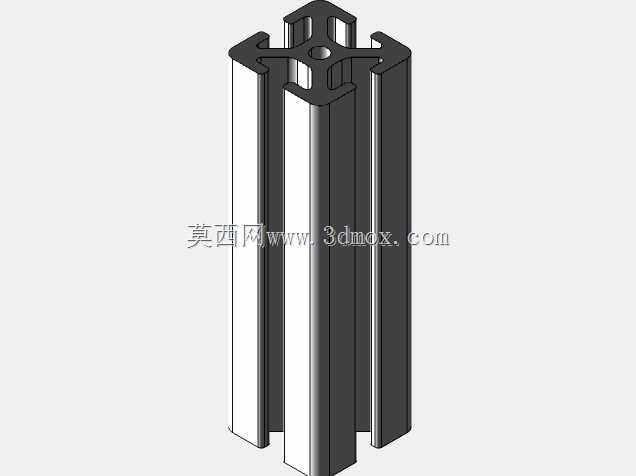

　　这款型材的截面是标准欧标30x30规格，截面四个方向都开有8mm宽的标准T型槽，槽口内侧的卡位尺寸刚好适配M6T型螺栓，相邻两个槽口之间的壁厚达到2mm，中心位置设计有贯通的φ8mm工艺孔，既可以用来穿线，也能在需要的时候穿入圆钢做加强芯，提升大负载下的抗弯曲性能。100mm的长度设定不是随意定的，实际做结构设计的时候，这个长度刚好能覆盖大部分小型设备的脚轮安装座、门板铰链固定座、传感器安装支架的连接需求，不需要额外裁切，也不会因为长度过短导致螺栓拧入深度不足——要知道铝型材连接的时候，T型螺栓的啮合长度至少要保证6mm以上，过短的型材段会让螺栓没有足够的咬合空间，受力的时候容易滑牙脱出。

　　从设计思路上来说，建模的时候特意还原了型材的挤压工艺特征，槽口的过渡圆角、端面的挤压纹理、中心孔的拔模斜度都做了对应处理，没有做理想化的直角锐边处理，因为实际工业生产的挤压铝型材，槽口位置都会有0.3-0.5mm的圆角，要是建模的时候做成纯直角，后续做装配仿真的时候就会出现干涉，导出工程图给加工厂做配件的时候，也会因为尺寸偏差导致配件装不上。另外型材四个外角做了R1的圆角处理，这也是实际产品的标准设计，既可以避免安装的时候划伤操作人员，也能减少型材堆放、运输过程中的边角磕碰变形。

　　实际应用的时候，这个长度的型材段有几个非常典型的使用场景：一是做小型设备的底部支撑脚，在型材端面安装脚杯或者脚轮，四个100mm的段配合长型材组成底部框架，整体高度刚好能把设备抬离地面100mm左右，预留出走线和通风的空间；二是做框架的横向补强杆，在两根竖直长型材之间连接100mm的短段，形成三角形稳定结构，提升框架整体的抗扭性能，尤其是在设备有振动负载的场景下，这种短补强杆能大幅减少框架的晃动量；三是做外置配件的安装基座，比如在设备侧面安装电磁阀组、接线端子排、小型传感器的时候，不需要在主框架型材上额外打孔，直接用T型螺栓把短段型材固定在需要的位置，再把配件装在短段上，后续调整位置的时候只需要松掉螺栓就能滑动调整，不会破坏主框架的结构强度。

　　安装边界这块需要注意，这款型材的槽心距是15mm，也就是从型材外边缘到T型槽中心的距离是15mm，搭配30系列的角码连接的时候，角码的两个边刚好能贴合型材表面，不会出现突出或者凹进的情况；如果是用内置连接件连接，需要在型材端面打φ5mm的安装孔，孔中心距离边缘7.5mm，打孔深度控制在12mm就足够，不要打穿到另一侧的槽口，避免影响其他方向的配件安装。另外型材的氧化层厚度一般在8-12μm，建模的时候虽然不需要还原氧化层厚度，但在做装配公差配合的时候，要给型材外尺寸预留0.2mm的公差带，因为实际挤压出来的型材，截面尺寸会有±0.15mm的偏差，要是建模的时候完全按30mm的整数尺寸做配合，实际装配的时候就会出现角码卡不进去的情况。

　　很多刚接触铝型材搭建的设计者，容易在短段型材的应用上犯错误，比如用长型材随意裁切，导致切面不垂直，连接的时候框架出现歪斜；或者是在短段型材上开太多安装孔，破坏了型材的整体强度，受力的时候出现开裂。其实这类标准铝型材的设计已经非常成熟，只要按照标准的安装规范来选型，不需要额外做太多自定义加工，就能快速搭建出精度足够、强度可靠的框架结构，100mm长度的3030型材作为标准长度段，能覆盖80%以上的短距连接需求，减少现场裁切的工作量，也能避免裁切过程中产生的毛刺、变形问题，提升组装效率。
