这款法兰件主要面向涡轮增压发动机的排气侧对接工况,布置在涡轮壳体排气出口与下游排气管路的连接界面之间,承担端面密封、载荷传递和安装定位的作用。实际装车或台架测试时,涡轮端排出的高温高压废气会直接经过法兰内孔,因此该件既要保证流道过渡顺畅,又要在反复热胀冷缩、振动冲击的环境下维持连接可靠性。

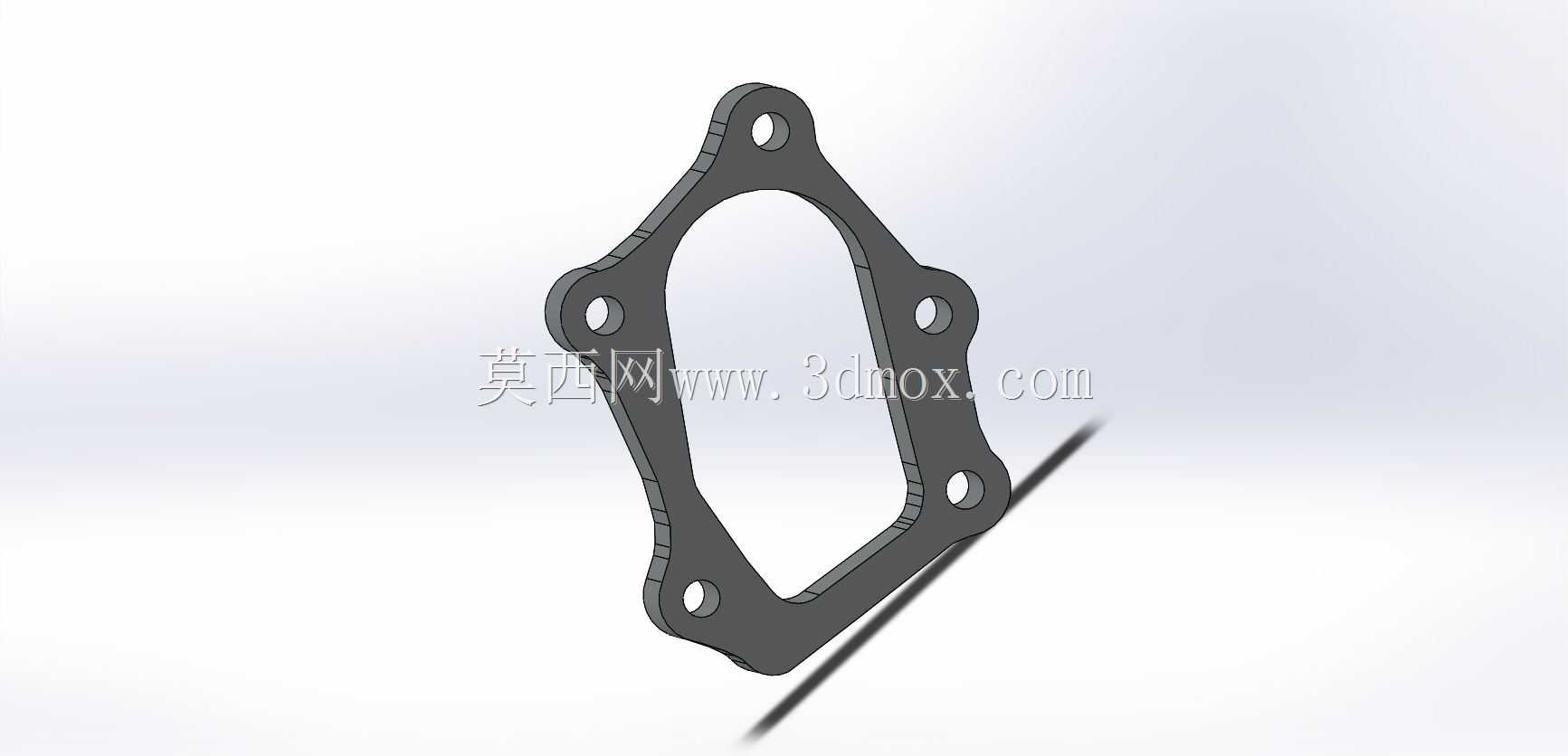

从结构上看,零件采用薄板轮廓成型,整体为不规则异形布局,中间开设大尺寸异形过流孔,孔边保留连续密封带,用于配合密封垫片实现端面压紧。外周根据配对接口的螺栓分布设置多个安装孔,孔位沿轮廓边缘分散布置,使压紧力能够覆盖密封区域,减少局部翘曲和漏气风险。外形轮廓并非规则圆形,而是顺着涡轮壳体出口和管路边界进行收放,既避让周边隔热罩、支架和管线,也控制材料占用范围。
建模时需要重点处理轮廓曲线与孔位基准的一致性。内孔边界应与排气流道方向匹配,避免密封面宽度突变;外轮廓过渡圆角要兼顾冲压或切割加工工艺,防止尖角造成应力集中。各螺栓孔中心需相对配对件建立明确坐标关系,安装孔直径通常略大于螺栓名义尺寸,以便在装配时吸收少量热变形和位置公差,但间隙不能过大,否则会降低密封面的压紧稳定性。法兰厚度方向虽然尺寸不大,却直接影响压紧后的刚性,厚度过薄容易在热态下发生面压不均,过厚则会增加热容量和相邻零件的装配干涉风险。
在设计思路上,这类零件不是独立受力件,而是排气系统接口的边界约束件。它需要同时服从涡轮壳出口形状、排气管法兰面、螺栓规格、密封垫片形式以及周边装配空间。外形尺寸的确定通常先锁定内流道和螺栓孔位置,再反向推导外轮廓最小包络;安装边界则要保证螺栓工具能够进入,法兰外缘与邻近零件保留热膨胀间隙。对于改装和小批量开发场景,该结构还便于通过激光切割、水刀或冲压方式获得毛坯,再经孔位加工和平面度校正后使用。
工程检查时应关注密封带连续性、孔边到外缘的最小距离、孔位对角误差以及平面度控制。若法兰面在焊接或加工后产生变形,会使垫片局部压不实,高温排气容易从接口处泄漏。通过三维模型可以提前核对装配干涉、螺栓穿装路径和排气流向,并为后续出工程图、制作垫片和选配紧固件提供直接依据。
