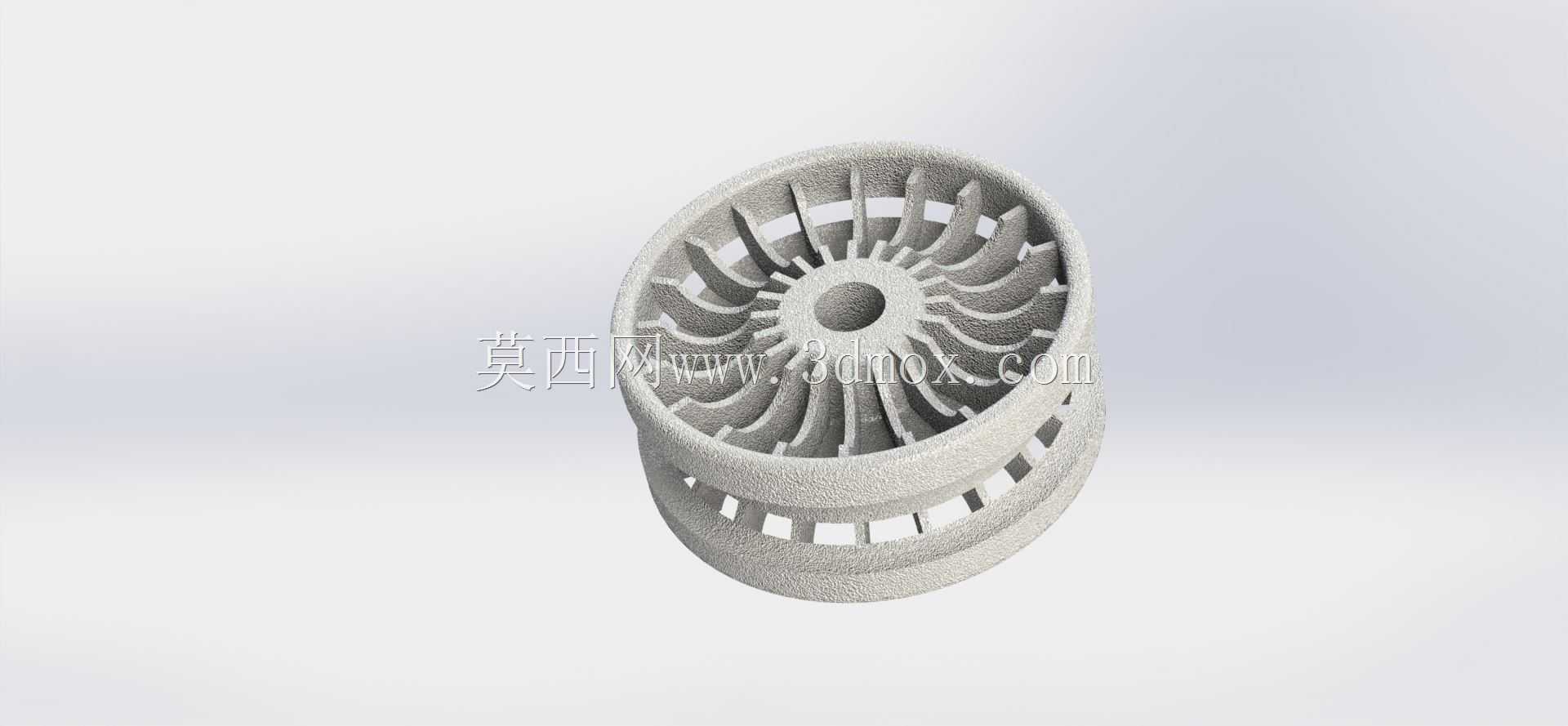

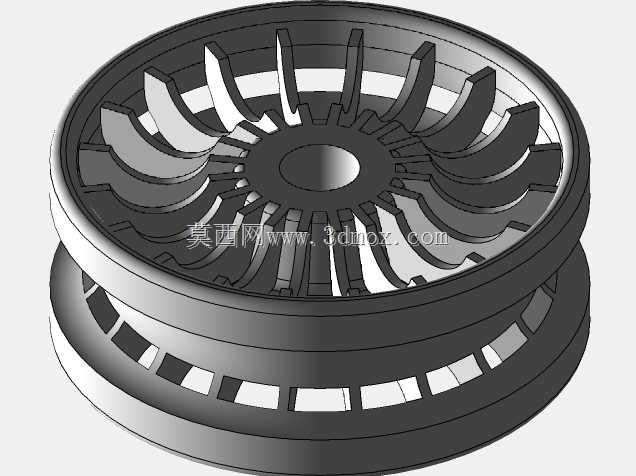

镂空辐条式一体化双轮辋轮毂结构

　　这款轮组结构在小型行走机构的设计场景中适配性极强，不管是桌面级移动载具、小型巡检机器人的行走单元，还是缩比模型车的行走部件，都能直接匹配安装逻辑。从结构功能来看，它采用双轮辋一体化成型的设计思路，中间的辐条并非传统的直条式布局，而是采用了类似涡轮叶片的弧形镂空排布，这种设计首先能在保证整体结构强度的前提下，大幅降低轮体自身的重量，减少行走驱动端的负载，同时弧形辐条的受力路径更均匀，在承受径向载荷的时候，应力不会集中在辐条与轮辋的连接根部，能有效提升轮体的抗冲击寿命。

　　设计过程中首先考虑的是安装边界的适配性，轮体中心的安装孔采用标准的通孔设计，孔径匹配常规小型驱动轴的直径公差，安装时可以直接通过轴肩定位，配合顶丝或者键槽就能完成周向固定，不需要额外设计转接法兰，能压缩整个行走轮组的轴向安装空间。双轮辋的间距设置参考了常规小型轮胎的安装宽度，轮辋的边缘做了微小的止口凸台，装配轮胎的时候可以直接卡入轮胎的胎唇位置，防止行走过程中轮胎出现侧向滑脱，尤其是在带转向的行走工况下，侧向力作用下轮胎的固定可靠性会直接影响行走精度，这个止口结构刚好能抵消这部分侧向载荷带来的脱胎风险。

　　辐条的镂空设计除了减重之外，还兼顾了一定的散热作用，当轮体配合轮毂电机使用的时候，电机运转产生的热量可以通过辐条之间的镂空空隙快速散出，不会因为轮体封闭导致热量堆积，影响电机的持续输出性能。另外这种弧形辐条的排布在轮体转动的时候，能带动周边的气流形成定向流动，进一步带走轮组周边的热量，对于长时间连续运行的小型移动设备来说，这个细节设计能有效提升驱动单元的工作稳定性。

　　从外形尺寸的适配逻辑来看，轮体的整体外径属于小尺寸轮组范畴，适合在平整铺装路面、室内环氧地坪等场景下使用，轮辋的表面做了细微的粗糙纹理处理，和橡胶轮胎装配的时候能增加接触摩擦力，避免轮胎和轮辋之间出现相对滑转，尤其是在急加速或者急制动的工况下，这种摩擦力能保证动力传递的效率，不会因为打滑损失扭矩。轮体的整体轴向厚度控制得比较紧凑，在多轮布局的移动设备上，比如四轮差速驱动的巡检机器人，这种薄型轮组可以给设备中部的电池、控制模块留出更多的安装空间，不会因为轮组过宽压缩设备内部的有效布局容积。

　　在结构强度校核的维度，这种一体化的轮体结构没有额外的拼接焊缝或者连接螺丝，整体的结构刚性比装配式轮组更好，在承受垂直冲击载荷的时候，力的传递是连续的，不会在连接位置出现应力突变。辐条的厚度从中心安装座位置向外缘轮辋位置逐渐过渡变薄，这种变厚度设计既保证了中心安装位置的结构强度，满足和驱动轴连接的受力要求，又在外缘位置尽可能降低了重量，符合轻量化设计的工程逻辑。另外轮辋上开设的一圈均匀分布的矩形镂空，一方面是进一步减重，另一方面也可以作为安装动平衡块的卡位，当轮体高速转动的时候，可以通过在这些镂空位置加装平衡配重，消除轮体的转动偏心量，降低行走过程中的振动，提升设备运行的平稳性，对于搭载有精密检测传感器的巡检类设备来说，低振动的行走轮组能有效减少传感器的测量误差，提升检测数据的准确性。

　　实际选型应用的时候，这款轮组不需要额外做结构修改，只要匹配对应尺寸的橡胶轮胎或者硅胶轮胎，就能直接装配到驱动轴上使用，适配的驱动轴直径覆盖了常规小型直流减速电机、伺服电机的输出轴尺寸范围，安装公差按照通用机械的间隙配合标准设计，装配的时候不需要额外做修配，能缩短整个行走机构的装配调试周期。在日常维护层面，这种一体化镂空结构的轮体不容易积灰，即使在有少量粉尘的场景下使用，粉尘也会通过镂空空隙直接排出，不会在轮体内部堆积导致转动不平衡，后期维护只需要定期检查轮胎的磨损情况即可，不需要对轮体本身做额外的保养操作，能降低设备的全生命周期维护成本。
