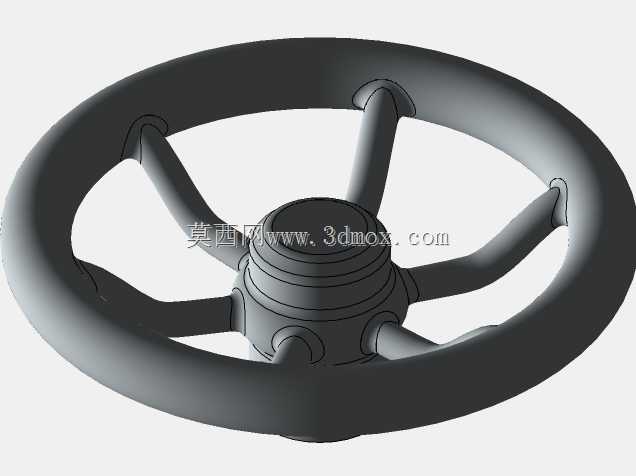

六辐条小车转向轮结构三维数模

　　这款轮体结构主要适配小型代步载具、轻型移动作业平台、儿童游乐小车以及小型AGV转运设备的转向行走端，在实际应用场景中，这类轮体既要承担垂直方向的载荷传递，还要满足转向操作时的力矩传导需求，相比普通承重轮，其结构设计需要兼顾握持操作的人机尺寸与轮体自身的结构强度。从结构设计逻辑来看，轮圈采用圆弧过渡的环形截面，外圈预留了包覆软质防滑层的安装余量，实际装配时可嵌套橡胶或者PU材质的外圈，降低行走过程中的震动传递，同时提升与接触面的摩擦力，避免转向过程中出现侧滑。六根辐条采用等角度均匀分布的布局，每根辐条与轮圈、中心轮毂的衔接位置都做了大圆角过渡处理，这种设计一方面可以消除应力集中点，避免轮体承受冲击载荷时在衔接位置出现开裂，

　　另一方面等角度分布的辐条可以让各个方向的受力更加均匀，不管是垂直方向的压载，还是转向时的切向力矩，都能通过辐条均匀分散到整个轮圈结构上。中心轮毂采用阶梯式轴孔设计，多层环形凸台一方面提升了轮毂自身的抗弯强度，另一方面预留了轴承安装位、锁紧卡簧槽以及转向轴的配合面，实际安装时，转向轴从轮毂中心穿入，通过轴承实现轮体的自由转动，轴端通过卡簧或者锁紧螺母实现轴向定位，轮毂侧面的小凸台是为了匹配转向连杆的安装点位，方便转向力矩的输入，操作时握持轮圈即可带动轮毂转动，进而通过连杆机构带动轮组偏转实现转向。从安装边界尺寸来看，轮圈的外径尺寸适配小型载具的安装空间，不会因为轮径过大挤占载具的座舱或者储物空间，轮体的轴向厚度控制在合理范围，

　　安装后不会与周边的车架、护板结构产生运动干涉，辐条的握持位置做了贴合手部轮廓的曲面处理，操作时的握持手感更舒适，长时间操作也不容易产生手部疲劳。在实际选型应用中，这类轮体的载荷适配范围覆盖轻型载具的常规使用需求，六辐条的结构相比三辐、四辐结构，单根辐条承受的载荷更小，在同等材料用量下可以获得更高的结构强度，同时辐条之间的镂空空间更大，既可以减轻轮体自身的重量，降低转向操作需要的力矩，也能在轮体转动过程中减少风阻，对于小型电动载具来说还能起到一定的散热作用，避免轮毂位置的轴承长时间工作积热影响使用寿命。设计过程中需要重点关注辐条与轮毂衔接位置的拔模角度，因为这类轮体大多采用注塑或者铸铝工艺成型，

　　合理的拔模角度可以降低生产过程中的脱模难度，减少后续的机加工工序，轮圈的内圈位置做了加厚处理，避免软质外圈压装时出现轮圈变形的问题，轮毂的轴孔配合公差需要根据选用的轴承型号确定，既要保证轴承安装时不会过松出现跑圈，也不能过紧导致轴承压装时出现内圈变形影响转动顺畅度。实际装配时还需要注意轮体的动平衡调校，虽然小型轮体的转速不高，但合理的动平衡可以减少行走过程中的抖动，提升转向操作的平顺性，辐条表面的过渡曲面不能有尖锐棱角，避免操作时划伤手部，轮圈的外圆需要保证足够的圆度，避免行走过程中出现上下颠簸的问题。
